FA技术 | 伺服系统 QD77模块基本设置方法

2023/8/4 15:33:38

  欢迎来到《菱机妙用》栏目!

  短视频形式授课,

  一视频一功能,内容精炼直观。

  控制产品、驱动产品、机器人......

  全系列FA主流产品都在这里!

  新功能、常用功能和典型应用,

  你想要的全都有!

  碎片时间学习系统知识,

  随时随地自我提升!

  本 | 期 | 看 | 点

  伺服系统 QD77定位控制基本设置说明

  伺服系统 QD77高级同步设置说明



  看点一

  伺服系统 QD77定位控制基本设置说明

  点击视频快速掌握设置方法

  操作步骤

  1. 根据实际型号进行模块的添加;

  2. 打开简易运动模块设置软件界面;

  3. 进行系统组态配置;

  4. 进行参数的设置;

  5. 进行定位数据的设置;

  6. 运行,进行轴状态的监视。

  看点二

  伺服系统 QD77高级同步设置说明

  点击视频快速掌握设置方法

  操作步骤

  1. 根据实际型号进行模块的添加;

  2. 打开简易运动模块设置软件界面;

  3. 进行系统组态配置;

  4. 进行参数的设置;

  5. 进行输入轴参数的设置;

  6. 进行各轴同步参数的设置;

  7. 制作凸轮数据;

  8. 运行,进行轴状态的监视。

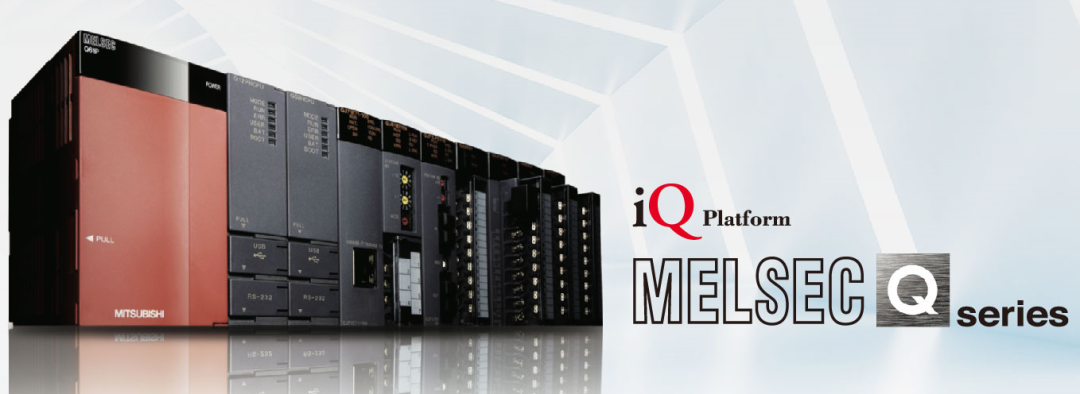

  伺服系统 QD77是MELSEC-Q系列的一款智能功能模块,支持三菱电机SSCNETIII/H的总线型伺服产品。作为以往定位模块QD75MH的后续机种,定位功能的使用方式与定位模块完全相同。使用顺控程序,向缓冲存储器内写入定位数据,可实现多轴插补,简易定位等功能。简易运动控制器QD77MS模块在高速度、高精度要求较高的印刷、电子制造、液晶面板、物流等行业中发挥了重要作用。



  优异性能

  ● 操作时只需MELSOFT GX Works2即可。

  ● 可轻松将定位模块(QD75MH)的工程或顺控程序转换为简易运动控制模块(QD77MS)的工程。

  ● 通过凸轮自动生成功能,可轻松作成用于旋转刀具的凸轮数据。
