产品名称: 单模多模通用的、超小型的双纤串口/光纤转换器
收藏此产品  查看收藏   在线询价
型  号: OPT485L
价  格: 请与商家联系
品  牌: 波士电子
产品介绍:
单模多模通用的、超小型的

双纤串口/光纤转换器

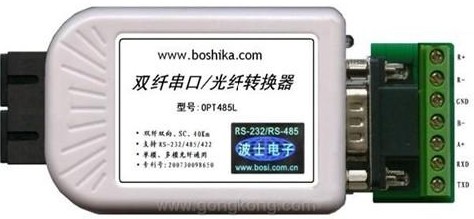

 图1

 一、用途
波仕电子的OPT485L最新一代串口光纤通信产品,直接从串口转换出一对光纤进行双向远程传输。OPT485L具有超小型的外形(74*23*47mm)、实现串口的单光纤传输、无须修改已有的软件、无须驱动程序。由于采用光纤作为通信传输介质,具有隔离高电压、防电磁干扰、传输距离远等优点。
本产品受以下中国专利保护:200730098650、200630307752,侵权必究!

二、硬件安装
OPT485L双纤串口/光纤转换器可以通过接线端子板或者电缆线接到RS-485、RS-422或RS-232。去掉接线端子板后产品的DB-9针座与计算机的DB-9针座的RS-232口的RXD、TXD、GND引脚分配是一样的。OPT485L默认使用SC光纤接头,可选光纤跳线转换为FC、ST头。OPT485L有1对光纤头,用2根光纤进行收发,必须两个OPT485L成对使用(光纤的收-发交叉)。
波仕双纤串口/光纤转换器使用时用一对单模或者多模光纤接双方的光纤头。注意保持光纤转换器的光纤座、光纤头的清洁,如果不连接时请用相配套的橡皮塞子盖住。 OPT485L的供电为5V直流,请使用产品配套带的电源。供电电压为直流5V±0.5V,产品功耗小于2W。电源插座的旁边带LED电源指示灯,当外插电源时灯会一直亮着。
OPT485L
双纤/串口光纤转换器
单模多模通用
双纤、超小专利外形
   波仕电子配套提供各种长度光纤以及ST、FC、SC接头。
波仕OPT485L的RS-232/485/422串口端是一个DB-9针座,具有RS-232、RS-485、RS-422全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422时,T+、T—是指从OPT485L向外发送。注意RS-485和RS-422通信时建议要接地线(5脚)。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。


DB-9针端的引脚分配如下(带接线端子):

   1
2
3
4
 5
 6
   7
   8
   9
RS-232

 RXD
 TXD

GND




RS-485
 A



GND



   B
RS-422
 T+



GND
 R+

 R—
 T—

三、性能特点
OPT485L的光纤头(SC头)为单模/多模自动适应,这是波仕电子独有的技术
光纤接口
SC(可转ST、FC)


电气
接口
串口(DB-9针座)
传输介质
单模光纤或多模光纤
标准5V电源插座
适用光纤
9/125、50/125、62.5/125 um等
尺寸及重量
74*23*47mm 80克
通信
方式
全双工半双工自适应
光纤传输
距离
40Km(单模光纤)
 RS-232、RS-485、RS-422
2Km(多模光纤)
光波长
发 1310 nm
工作温度
—10~+50℃
收1310nm
存储温度
—40~+70℃
* OPT485L的光纤传输距离最远还可以达到80Km,但需要定做。

四、典型应用
典型应用1:在图2中,串口设备A与串口设备B都配有RS-232、RS-485或者RS-422接口,通过两台OPT485L光纤转换器、可实现设备A与设备B之间的远程光纤通信。



2 双纤双向通信


典型应用2:图3为多台串口设备通过多对OPT485L进行光纤组网通信的典型应用。最远两端的串口设备为RS-232、RS-485或RS-422,中间的设备为RS-485口。将中间的两个OPT485L的A-A相连、B-B相连、GND-GND相连,再一起接到设备2的RS-485口上。这样实现了多台串口设备的组网通信,多机通信方法同RS-485电缆线组网。


3 双纤多机通信
关 键 词: 光纤转换器, 双纤, 串口转光纤
