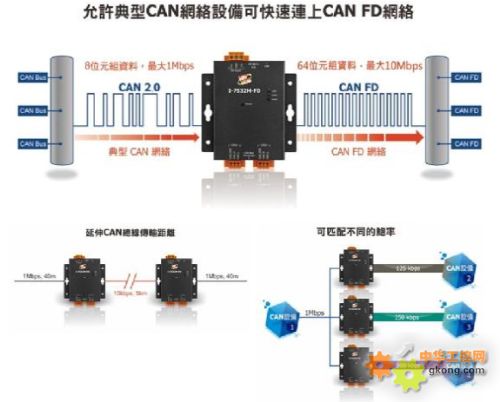

I-7532M-FD是CAN/CAN FD（具有灵活数据速率的CAN）网桥模块，用于在两个CAN/CAN FD网络之间建立连接。 它可以提高总线负载能力，延长通信距离，可以不同的波特率连接CAN/CAN FD网络，并支持CAN和CAN FD网络之间的讯息转换。I-7532M-FD支持从CAN到CAN，CAN到CAN FD，CAN FD到CAN和CAN FD到CAN FD的讯息转换。 此外，它还支持帧映像规则，合并规则（将多个CAN帧组合为一个CAN FD帧）和拆分规则（将一个CAN FD帧拆分为多个CAN帧）以进行某些特定的讯息转换。 用户可以在其应用程序中自由使用这些规则。将USB端口与PC连接后，用户可以使用I-7532-FD Utility工具配置模块的波特率和讯息转传规则。用户可以简单容易地使用该模块。
特色:
·兼容于ISO 11898-2标准规范
·支持 CAN2.0A/2.0B及CAN FD协议标准
·CAN FD支持ISO and Non-ISO (Bosch)标准
·CAN FD波特率范围(数据字段)从100kbps至10000kbps
·CAN波特率范围从10kbps至1000kbps
·支持CAN总线讯息过滤器配置。采用白名单过滤方法，每个端口支持128个标准ID群组和64个扩展ID群组。
·支持CAN/CAN FD帧转发规则，包括基本转发规则，映像规则，合并规则和拆分规则。当在一个CAN端口上接收到帧时，将通过这些规则处理该帧，然后将其发送到另一个端口。 这些规则的处理优先级为“合并规则”=“拆分规则”>“映像规则”>“基本转发规则”。
·可通过设定工具分析CAN网络状态。
·每个端口的讯息传递流量可高达10,000 FPS。
·每个端口的波特率可以不同，以实现高度灵活性
·内建指拨开关，可调整CAN总线120 Ω终端电阻
比较表:
| |
|
产品名称
|
I-7532
|
I-7532M-FD
|
|
CAN 通讯端口规格
|
|
模块 CAN 型式
|
|
|
连接器
|
Screwed terminal block
|
|
CAN收发器
|
NXP 82C250
|
TI TCAN1042HG
|
|
CAN 通讯端口
|
2
|
|
波特率 (bps)
|
5k ~ 1M bps 及自定波特率
|
CAN bit rates: 10 ~ 1000 kbps,
CAN FD bit rates for data field: 100 ~ 10000 kbps
|
|
CAN 过滤器
|
支持
|
|
隔离保护
|
3000 VDC-DC 隔离
2500 Vrms 光耦合隔离
|
|
120Ω 终端电阻
|
内建
|
|
讯号延迟时间
|
134 us
|
142 us
|
|
其他
|
|
延长 CAN 距离
|
可以
|
|
修复 CAN 讯号
|
可以
|
|
整合两个不同波特率的网络
|
可以
|
| |
|
|
|
