XCNet-MIT(三菱Q网口)
产品名称:
XCNet-MIT(三菱Q网口)
型  号:
XCNet-MIT
价  格:
0.00
品  牌:

  产品简介

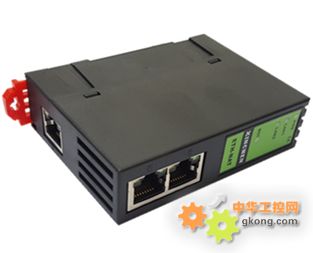

  XCNet-MIT是一款高性能协议转换网关,用于三菱Q03UDE、QxxUDEH等PLC的以太网数据采集,非常方便构建生产管理系统。

  XCNet-MIT具备LAN1、LAN2两个物理性接口,可将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。XCNet-MIT可将LAN1口的三菱MELSOFT协议自动映射成LAN2口的ModbusTCP协议和MC(3E帧)服务器。

  XCNet-MIT功能:

  1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLC;LAN2为单端口RJ45,可以连接触摸板或上位机系统;XCNet-MIT外接24VDC电源供电。

  2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN1或LAN2口进行配置。

  3、实现三菱内部协议MELSOFT连接,可将MELSOFT协议映射成LAN2口的ModbusTCP和MC(3E帧)服务器,可在不配置三菱PLC的情况下,实现ModbusTCP和MC(3E帧)协议连接。

  4、实现NAT功能,将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。

  5、LAN2口可支持ModbusTCP服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的ModbusTCP服务器;Modbus和三菱PLC内部软元件的映射关系可自由编辑。

  6、LAN2口可支持MC(3E帧)协议服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的MC(3E帧)协议服务器,方便OPC使用三菱以太网驱动功能。

  7、LAN2口最多可支持32个上位机访问。

  8、采用三菱MC(3E帧)协议或者ModbusTCP的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

  9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

  10、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

  典型应用:

  1、 以太网编程、NAT、触摸屏连接、上位监控(组态王、MCGS、力控、KepWare OPC)、设备联网。

1

  2、 快速应用起步。

  A.打开BCDevice搜索工具,搜索到XCNet-MIT模块,点击修改参数配置;

2

  B.在LAN1口的接口参数中,配置LAN1口的IP地址和要连接的PLC的IP地址和端口号;

  LAN1口实质为一个客户机,运行时将连接PLC进行数据交互;

3

  C.在LAN2口的接口参数中,配置LAN2口的IP地址、掩码等信息,用于上位机或者触摸屏的访问;LAN2口实质为一个服务器,运行时被上位采集系统或者客户机访问;

4

  D.模块支持将三菱PLC的数据地址映射成Modbus的数据区,可在Modbus映射表中进行相应的配置;

5

  E.配置好后点击下载参数,下载成功后点击“设备运行诊断”,可看见相应的功能运行情况;

6

  技术参数:

7

北辰相关产品:
BCNet-S7200(西门子)
HMI-S7300(适配器)
BCNet-FX(三菱)
ETH-NAT(网络耦合器)
BCNet-FP(松下)
HMI-S71200(适配器)
BCNet-LS(LS产电)
BCNet-KYO(光洋)
BCNet-XJ(信捷)
BCNet-CP(欧姆龙)
BCNet-A(三菱)
SMART通讯板 SB CM01+
BCNet-CX 导轨型
BCNet-FJ(富士)
BCNet-QnA(三菱)
BCNet-SC(施耐德)
BCNet-CJ(欧姆龙)
BCNet-KV(基恩士)
更多北辰产品...
