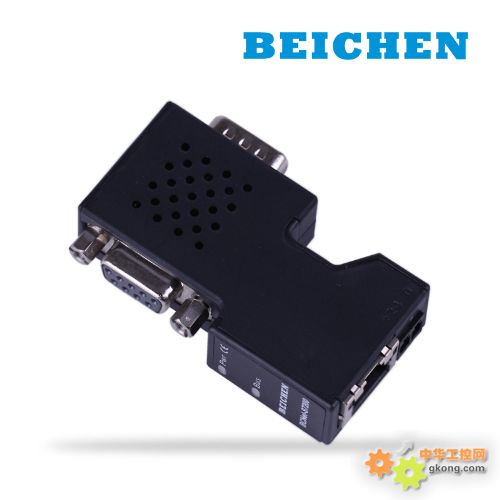

产品简介
BCNet-MP是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于安川MP系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-MP功能:
1、安装在35mm的导轨上,COM1通过通讯线连接安川通讯模块,需外接24VDC电源。
2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。
3、对安川MP系列PLC通讯参数自适应,无需额外设置。
4、集成ModbusTCP服务器,支持FC1、FC2、FC3、、FC4、FC5、FC6、FC15、FC16,Modbus数据区自动映射至安川MP系列PLC的数据区。
5、采用ModbusTCP方式,可实现高级语言(如VB、VC、C#等)编程,实现与安川MP系列PLC的数据通讯,方便开发生产管理系统。
6、支持OPC通道的SCADA(上位组态软件)以OPC方式与安川MP系列PLC通讯。
7、最多支持6台PC同时采集PLC数据。
8、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。
BCNet-MP安装:
BCNet-MP直接插在MP系列PLC的9针口上,需要外接24VDC电源。
BCNet-MP应用:
(1)BCNet-MP模块内部集成ModbusTCP通讯服务器,因此ModbusTCP客户机,如支持ModbusTCP的组态软件、OPC服务器、PLC以及实现ModbusTCP客户机的高级语言开发的软件等,可以直接访问安川PLC的内部数据区,Modbus协议地址在BCNet内部已经被默认映射到PLC的地址区,实现的功能号包括:FC1、FC2、FC3、FC4、FC5、FC6、FC15和FC16。
(2)用ModScan32测试
1. 运行ModScan32软件。
2. 选择菜单Connection/Connect,选择Remote TCP/IP Server,输入BCNet-MP的IP地址,Service端口为502;点击[OK]按钮,如图所示。
3. 在子窗口“ModSca1”中设置Device ID为PLC的站地址(如1),功能号选择03:HOLDING REGISTER,Address = 2901,Length = 100。
4. 子窗口数据区显示42901~43000的16进制数据,其对应于安川PLC的寄存器MW2900到MW2999的数值,如图所示。
5. 双击子窗口数据区的数据可以修改数值。
