| 产品名称： |
力控pNetPower-电力版自动化软件
|
| 型 号： |
3.6 |
| 价 格： |
0.00 |
| 品 牌： |
力控 |
| |
|
|
产品介绍： |
一、系统概述
力控电力监控组态软件是北京三维力控推出的第一个针对电力行业的产品，该产品是三维力控与国内主要电力产品供应商深入合作的成果，北京三维力控公司通过与电力系统生产商和集成商的合作，深刻地理解了电力系统对相关软件产品的需求，结合工业自动化软件的特点而进行实践开发的软件。
该电力版软件用于WINDOWS2000/XP等WINDOWS操作系统，软件采用面向对象编程技术，该系统结合了工厂自动化和电力自动化诸多的特点，是一个组态灵活、开放性的软件系统。
该电力版软件和各种电力仪表、微机保护装置等进行联网集成为智能化变配电系统的构建提供了一个综合的平台。
二、应用行业
力控电力版可以广泛应用于工企业各电压等级的变配电室和市政建设、智能大厦、水利、环保、港口等领域的变配电系统，是工企业进行仪电一体化的综合管理平台，并且可以和GIS（地理信息系统）/MIS（电力企业管理信息系统）/CIS（用户信息系统）等进行完美的结合。
力控电力版是电力专业应用与工业自动化监控组态软件的完美结合，可以充当通信管理机，具备多种标准电力规约的并发采集与转发，不但可以作为SCADA系统的平台软件来实现四遥及综合管理监控的功能。还可以在变电站综合自动化、配电自动化、智能变配电自动化等电力行业中作为通信前置机管理软件。
三、产品结构：
3．1、网络结构
力控电力版可以分布在工业网络中的各个节点来构建成一个分布式网络结构，软件支持双机、双网冗错设置，适合各种大中型高、低压变配电室及中小型变配电系统，可以满足变新老变配电站改造的不同需求。
软件适合各种工业网络通讯方式，如工业以太网、现场总线等，支持与国内外各厂家的微机保护装置、智能断路器、网络仪表等设备的通讯，同时还可以和工业自动化的DCS、PLC、RTU、采集模块等诸多工控设备进行联网，来帮助企业实现综合数据处理。
产品以实时数据库为核心，实时数据库来对本地、网络各节点的数据请求进行综合处理，特点如下：
数据库完成实时、历史、统计数据处理，对SOE数据进行管理；
完成电力四遥数据的计算、转换、存储等；
完成报警数据和事件数据的存储和检查；
具备丰富的数据结构与数据类型，面向对象的数据管理；
具备自定义表结构，设备模板可以进行批量建库；
支持数据库的并发访问，可以实现客户对数据库的透明访问；
支持网络其它节点通过TCP/IP、拨号等多种方式来进行访问；
具备丰富的开放接口，具备DDE、OPC、ODBC等双向访问接口。
四、通讯规约处理与转发
该软件支持标准RS232/422/485，TCP/IP，UDP/IP等网络标准，支持各种现场总线，如电力自动化常用的LonWork, Canbus等总线方式，并且支持CDMA、GPRS等移动通讯的功能，支持多种电力规约的并发处理与转发，组态灵活方便，易于维护。
随电力自动化智能设备及通信网络技术的发展，局域网的应用是自动化系统发展的必然趋势，传统的电力自动化系统“通信前置机”已不能满足自动化发展的需要，该软件基于网络的强大通信处理、数据共享功能完全能取代现有“通信前置机”的功能。
4．1、规约采集
可以与多种硬件厂商的设备进行通信，具备电力自动化中的101，103，104，CDT，Modbus，1801，DNP等多种标准规约采集标准，而且支持各电力厂家的保护测控装置、直流屏、小电流选线装置、VQC自动装置、等，并且支持工厂自动化中常用的可编程控制器(PLC)、智能模块、板卡、智能仪表、变频器等，支持的采集协议达到1000种以上。
4．2、规约转发
具有性能良好的数据转发规约驱动开发平台，可以将多种规约采集的设备以不同的规约进行数据转发，模块灵活开发，目前支持101，104，CDT，Modbus，1801，DNP等多种标准规约的转发，可以作为自动化系统的规约转换平台。
五、软件功能
软件可以完成高、低压变配电系统的一次接线图的显示与操作、相关参数设置、遥控闭锁操作、报警、事件记录、分析曲线、棒图、实时与历史报表打印、智能报警、负荷分析、定值计算等功能，同时还可以向上一级调度自动化系统通过标准规约进行数据传输。
5．1、电力信息的采集与处理
遥测：采集线路的电压、电流、有功功率、无功功率等模拟量信号；
遥调：变压器分接头调整，系统功率因数调整等；
谣信：开关位置、开关状态、保护动作信号、跳闸信号等开关量信息；
遥控：开关量输出，断路器的闭合和断开等；
保护：从电网中迅速切除故障设备和线路；
事件顺序记录（SOE）：记录状态量发生变化的时刻和先后顺序
5．2、图形功能介绍：

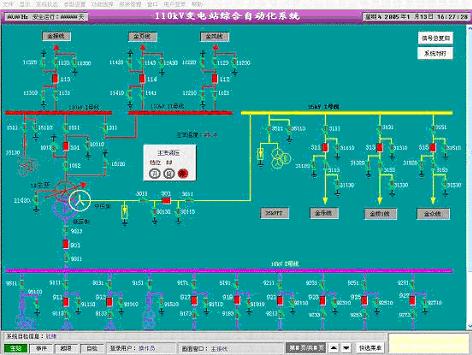

运行工况图
显示变电站或电网的地理位置图、一次接线图、电气主接线图、实时系统运行工况图、故障报警的详细记录、 跳闸设定的曲线对比图、模拟指针表图等。
分析曲线
对实时数据以曲线的方式进行显示，可以对实时电流、电压和能耗等进行显示，并可以灵活的进行设置
报表功能：
通过报表工具可以制作实时数据报表和历史数据报表
报警记录：
对系统模拟量的越限报警、开关跳闸报警进行记录。
事件记录：
记录系统发生的事件信息和操作信息，并且可以线路情况进行查询。
打印功能：
定时打印报表和运行日志
开关操作记录打印
事件顺序记录打印
5．3安全权限管理
为保证系统的安全性，系统可根据各工作站的不同用途设置相应权限，系统提供基于用户权限的安全管理系统，可设置系统操作员、系统工程师、外部有关人员等多级的操作权限，每个用户都有自己的加密的个人口令密码。
六、开放性
1、 数据库开放接口
提供开放的Activex控件接口，通过网络节点可以远程访问实时和历史数据。
2、 ODBC架构
通过ODBC接口实现与关系数据库双向数据交换。
3、 OPC架构：
符合工业自动化的标准通讯，能够以OPC标准和第三方软件进行数据交换。
4、 WEB功能：
支持INTERNET/INTRANET直接访问，可以用IE浏览器作为一个瘦客户端软件来访问服务器的数据及监控画面。
|
|
|
