一、产品简介

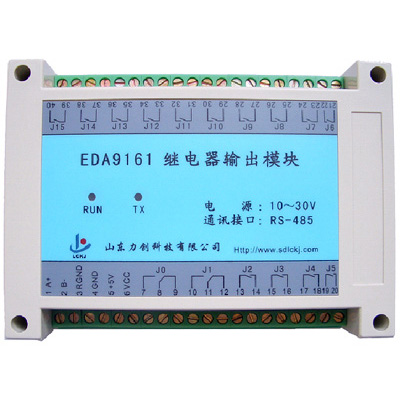

EDA9161是一款高性价比的综合型工业测控模块，其主要功能有：16路继电器输出模块，隔离RS-485/RS-232通讯接口，MODBUS-RTU通讯规约，10～30V宽输入电源；外形小巧（145*90*40mm）、功能全面、高可靠性与极高性价比，使其可广泛应用于各种测量与控制系统中。
14路2触点输出，继电器触点容量为0.1A/125VDC,0.5A/24VDC
2路3触点输出，继电器触点容量为AC250V5A/DC30V5A；
通讯接口：1路，隔离的标准RS-485通讯接口（可选RS-232接口、CAN接口），MODBUS－RTU 通讯协议；可与多种品牌的PLC、RTU及工控组态软件进行网络通讯;
供电电源：+10～30V，宽电源输入；
产品可广泛应用于：分布式电力系统监控、各种工业自动化测控系统；
二、产品功能说明：
1、继电器输出：16路；
1.1可作为遥控输出；
1.2每路开关量输出具有电平或脉冲2种方式可设置；脉冲输出时其脉冲宽度为100～20000mS可设定；
2、通讯
2.1 1路标准的隔离RS-485通讯接口（可选RS-232接口、CAN接口），MODBUS－RTU 通讯协议；可实现与多种品牌的PLC、RTU或计算机监控软件进行网络通讯；通讯速率为1200～19200Bps可设定。通讯网络最长距离可达1200米，通过双绞屏蔽电缆联接，每条通讯线路最多可连接64台本系列模块。
2.2通讯规约：标准MODBUS-RTU通讯规约；
2.3数据格式：可设置；10位，1位起始位0，8位数据位，1位停止位1；或11位，为奇、偶或无校验可软件设置；
2.4通讯地址（1～247）和波特率（1200、2400、 4800、9600、19200bps）均可设定；
2.5通讯接口由高速光耦隔离，高抗干扰设计；通信响应时间：<0.1S(典型)。
三、技术指标：
1、基本参数：
继电器触点容量：第0、1路继电器输出触点容量为AC250V5A/DC30V5A；第2～15路继电器输出触点容量为0.1A/125VDC或0.5A/24VDC
绝缘强度：2500V/AC,50/60Hz; 绝缘电阻：≥100MΩ；所有输入输出端子间，有：通讯接口、供电电源、继电器输出；
供电电源与功耗：DC10～30V，<3W；DC5V±5%，<2W；
抗干扰：受强干扰产生故障时能立即自动复位；设置的参数、开关量输出等不出错；
平均无故障工作时间：≥50000h；
外 型： 外型尺寸：145 X 90 X 40 mm； 安装方式： 导轨式，或螺丝孔固定；
工作环境：工作温度：-20～70℃；存储温度：-40～85℃；相对湿度≤93%，86～106kPa，无腐蚀气体场所；
|
