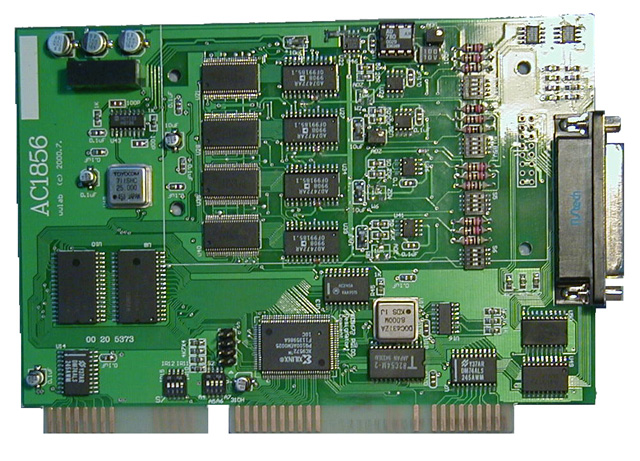

AC1856-四路高速并行A/D转换板具有4 x 1MHZ的转换速度，同时支持多种触发 模式。AC1856为16位ISA总线PC插卡。AC1856具有可编程定时器、采样长度控制器 ，使用户可以灵活使用。AC1856采用大规模门阵列设计，具有小尺寸与高可靠性 ，同时支持在线编程，硬件上具有可更灵活改设计的特性。
AC1856适用于：信号分析、故障波形扑捉记录、通用信号采集。

--------------------------------------------------------------------------------
AC1856板主要特点 、性能

输入范围：5V或-5V-+5V，每路由DIP开关选择分别。
4路12位A/D并行采样，最大转换速度1MHZ (现今版本可以支持到8MHZ/6=1.3333MHZ)。 分辨率12位，系统精度：±0.3%。峰值噪音：±3LSB(5V输入)， ±2LSB(-5V-+5V输入)。 A/D触发模式：软件、硬件触发、预触发(PRE-TRIG)、触发停止(TRIG STOP)。 注： (1) 预触发：用户起动转换后，A/D不断采集，触发到来后，继续长度N后停止 (N为用户设置的采样长度)。 (2) 触发停止：同预触发，但外部触发后立即停止采样。 (3) 以上二种触发要求在触发前必须采集到64K/道数据。 ac1856的触发为双触发输入，触发输入A，B，二者为或的关系，用户可以选 用一个作为输入一个作为触发容许(低电平容许)。 时钟模式：内部16位定时器或外部时钟。内部时钟为8MHZ基准时钟，可以由 用户设置16位定时器(6-65535)来决定采样速度。应用内部时钟时的转换速度 ：122HZ-1.3333MHZ.时钟触发一次，AC1856同时进行四路A/D转换产生4组数 据。应用外部时钟模式时，外部时钟的上升边沿触发一次A/D并行转换。 外部触发与外部时钟输入电平：TTL电平，高电平2.5V-5V, 低电平：0-0.6V 输入吸入电流小于1毫安。外部时钟的最大频率应小于：1.5MHZ。 存储：板上256K字RAM，提供最大64K点/通道的采样容量。A/D转换数据按通 道顺序与采样顺序存放在RAM中。 A/D采样结束：查询或中断。中断由4位DIP开关选择，中断可以选用：10，11 ，12，15号。 AC1856译码范围：200H-2FFH，占用16个I/O地址。由四位DIP开关选择。 DIO:AC1856提供8路输入与8路输出开关量，TTL电平。 输入：高电平大于：2.5V，低电平小于0.6V，输入电流小于100微安。 输出：高电平大于：3.5V，低电平小于0.6V，输出电流大于8毫安。 连接器：DB25孔插座。含：4路模拟输入、外部触发、外部时钟输入及16路 DIO。 尺寸：16.5x11.5(厘米)。 16位ISA总线。 板上保留I/V变换电阻位置，由用户自行决定安装
