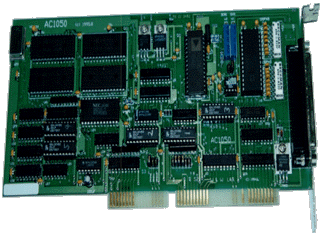

AC1050是一种高性能价格比的高速存储A/D板, 设计时考虑为用户提供尽 可能高的 A/D采样性能,可广泛应用于各种中、高速模拟信号的测量分析, 多 路信号扫描采集。

--------------------------------------------------------------------------------
AC1050板主要特点 、性能

A/D转换器：160KHz TI公司的TLC1550。
16路输入( DB37-F 孔式连接器, 方便连线). 输入可设置为单通道或自动通道扫描 (必需从 "0" 通道开始) (注: 1 ) 12位1MHZ转换速率A/D (单路最大可以到1.25MHZ), 1MHZ 多通道采样速率 A/D内置采样/保持器, 空径延迟时间: < 20 PS A/D测量精度: ±0.2 % ，P－P噪音小于4LSB（双极性输入） A/D 输入阻抗 > 100MΩ 最大输入电压 < ±12V 16位AT总线, 获得更高的传送效率 板上 128 KB RAM, 提供最大 64K 采样长度，采用长度可以软件控制。 存储式A/D板, 可脱机采样, 数据存储在板上, 不占用PC内存 中断占用: PC的IRQ 10,11,12 通道, 跳线器选择 A/D输入: 单极性0-5V,双极性 0-±5V, 由跳线器选择 A/D结束方式: 查询, 中断 A/D起动方式: 软件起动,外触发,支持外时钟操作，外时钟的最大频率1MHZ， 上升边沿有效(注: 3 ) 16位定时器,200nS时基,可精确设定A/D的采样速度,A/D采样速度定时范围: 1uS -10MS。A/D 外触发启动电平: TLL 电平, 高电平3V - 5V, 上升沿启动, 驱动电流 < 0.2 MA，注意触发输入的电压如果超过5V，将烧毁AC1050。 外时钟: TTL 电平, 最大频率 < 1MHZ, 外时钟上升边沿启动转换， 注意：输入的电压如果超过 5V，将烧毁AC1050。 AC1050占用16个I/O地址, I/O地址可由跳线器在: 100H - 3F0H间选择 自动通道扫描是指: 在A/D多道采样时, 当A/D采完一道(N)时会子动转换到下 一道(N+1),如果N+1 > 设置的终止通道号, 自动又回到通道"0", 开始又一轮 采样, 而总的采样道数可设定, 从 1 - 15, 这样避免了一般的A/D板在高速 工作时只能对一个通道进行采样的弊病, 实现多路准同时采样。 外时钟是指, A/D的工作定时时钟除可由板上时钟供给外, 还可以由用户自行 提供,使AC1050能应用于许多特殊的场合, 如: 要与外部信号同步采样等。外 部时钟的上升边沿有效，每一个时钟的上升边沿触发一次采样。
