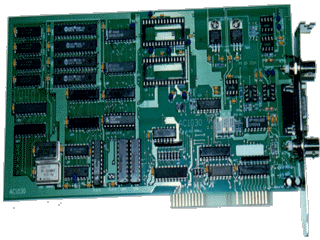

AC1030是一种高性能价格比的高速存储A/D板, 设计时考虑为用户提供尽可能高 的A/D采样性能,可广泛应用于各种中、高速模拟信号的测量分析, 多路信号采集。

--------------------------------------------------------------------------------
AC1030板主要特点 、性能

2路输入(DB25-F 孔式连接器, 方便连线).
二路8位30MHZ转换速率A/D
A/D输入带宽>10MHZ
A/D测量精度: 分辨率 30MHZ :±1.5% 8位 ±1.5LSB 20MHZ以下 :±1.0% 8位 ±1LSB
A/D 输入阻抗 1 0KΩ
输入电压 0 - ±1V, 0 - 2V, 软件设置
板上 128 KB RAM, 提供最大 64K / 路采样长度
存储式A/D板, 可脱机采样, 数据存储在板上, 不占用PC内存
中断占用: PC的IRQ 3,5,7 通道, 跳线器选择
A/D结束方式: 查询, 中断
A/D起动方式: 软件起动, 外触发, 支持外时钟操作 (注)
A/D采样速度由: 软件设置四种板上时钟源: 30M, 20M, 2M, 200KHZ 及软件设置的 1, 2, 4, 8倍分频器决定, 对应共16种采 样速度 采样长度 256 - 65000点, 分为255个段, 软件控制。 A/D 外触发启动电平: TLL 电平, 3V - 5V, 上升沿启动, 驱动电流 < 0.2mA
外时钟: TTL 电平, 最大频率 < 35MHZ, 外时钟上升沿 有效, 1:1必需是方波 AC1030占用8个I/O地址, I/O地址可由跳线器在: 100H
3F0H 间选择外时钟是指, A/D的工作定时时钟除可由板上时钟供给外, 还可以由用户自行提供, 使AC1030能应用于许多特殊的场合, 如: 要与外部信号同步采样等
