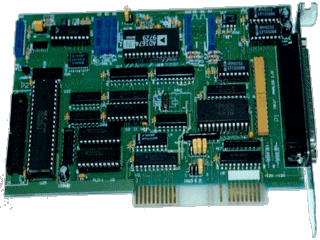

AC1059是一款多功能的12位A/D板(新款：AC1059E)。AC1059具有：16路模拟输 入（单端）、输入程控放大G＝1，2，5，10倍、板上16位定时器可自动控制采样 速度（10uS－65mS/次，1uS的时钟基准）、多种工作方式：软件启动；外触发启 动定时器；外触发启动单次转换（突发－BURST模式）、A/D的结束判断：软件查 询或硬件中断、24路可编程数字I/O(8255)，2路12位D/A转换器及2路16位计数器 （8253）可应用于数字脉冲计数或频率测量。一套AC1059可方便的构成廉价的多 功能模拟信号采样、测量或控制系统。

--------------------------------------------------------------------------------
AC1059板主要特点 、性能

A/D转换器：160KHz TI公司的TLC1550。
AD换器: 100KHZ A/D, A/D内置1微秒采样保持器, 空 径延迟<15ｎＳ.
16单端输入, 输入阻抗>10MΩ, 最大输入电压: < +12V / －12V，DB25孔式 输入连接器。
输入为双极性输入幅度：+/-5V，单极性输入幅度：０－10V，输入程控放大 器，放大倍率：1，2，5，10倍。对应输入幅度及精度如下：

放大倍率 单极性输入 双极性输入 精度 分辨率
1 0－10V 0－ 5V 0.1% 1LSB
2 0－5V 0－ 2.5V 0.1% 1LSB
5 0－2V 0－1V 0.2% 1.5LSB
10 0－1V 0－0.5V 0.2% 1.5LSB

A/D最大通过率: 50KHZ (输入放大倍率G＝1，2，386DX33)，输入通道建立
时间<10uS。
通过率：20KHZ (输入放大倍率G＝5，10，386DX33)，
输入通道建立时间<20uS。
可编程数字I/O, 24路（INTEL8255），TTL电平兼容。
26脚扁平电缆插座输出:
高电压 > 3.5V, 低电压 < 0.4V，输出下拉电流 >2ｍＡ/路，上拉 >2mA，
输入电流：<0.1mA
2路12位D/A转换器，输出5V/10V，输出精度0.1%，分辨率1LSB， 输出建立时间10uS，输出驱动电流<2mA。
AC1059占用4条PC I/O地址线, I/O地址可从200H-2F0H间选择，占用中断可 以从IRQ3，5，7中由跳线器选择一个。
二路数字脉冲计数器，最大输入频率4MHZ，计数长度16BIT二进制， 0－65535。计数器占用板上8253的通道0，1号。计数脉冲由DB37输入插座入 TTL电平，输入0－5V。
A/D的工作模式：软件启动、定时器启动、外触发定时器启动、外触发启动 (BURST 模式）。结束检测方式：软件查询或中断。 外触发启动及BURST模 式以输入的数字信号的上升边沿为准，延时小于1微 秒。
