产品简介

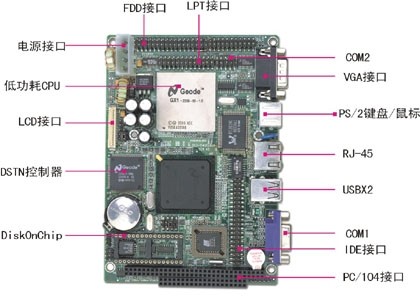

EC3-1542CLDN针对用户在应用产品中需要使用伪彩和黑白液晶显示屏现状,在146mm×102mm尺寸上开发的全功能嵌入式工业主板，在这款仅手掌太小的嵌入式单板电脑上集成了低功耗586MMX级CPU、CRT/LCD控制支持TFT/DSTN/STN显示、10/100Mbps网络接口、电子盘接口、IDE、FDD、二串一并、二个USB、IrDA红外接口、16级看门狗定时器，供扩充的PC/104接口。
主板采用美国国家半导体公司最新超低功耗BGA封装CPU芯片,在0-60℃工作范围内无需风扇，彻底解决了由于风扇可靠性低引起的系统故障;板上的LCD接口可支持TFT/STN LCD屏,分辨率从640×480、800×600到1024×768。
EC3-1542CLDN以其超强的功能,支持多种类型LCD屏，可广泛应用于信息家电、仪器仪表、多媒体查询、智能产品各种嵌入式领域。

产品特性

结构 - 3.5″单板结构
处理器 - 板上集成增强型低功耗NS GX系列CPU 200MHz~300MHz，无需风扇可正常工作
系统芯片集 - NS CS5530A
系统内存 - 144-pin SO-DIMM槽支持最大128MB SDRAM
BIOS - Award PnP BIOS
在板视频 - NS CS5530A,CS9211芯片集 1.5~4MB共享内存同时支持CRT和 TFT /DSTN/STN显示
LCD显示支持:
16或24bit dual-scan彩色STN(DSTN)
8或16bit dual-scan黑白STN(DSTN)
8-bit single-scan color彩色STN(SSTN)
9-,12-或18-bit TFT、9+9或12+12-bitTFT CRT分辩率最大1024X768X24bpp、1280X1024X8bpp LCD
TFT分辩率最大1024X768X18bpp

在板LAN - Realtek RTL8139C 10/100bps网络控制器，RJ-45接口
音频接口 - 支持AC97 PCI环绕音频接口，Mic IN、Line IN、Speak OUT
IDE控制器 - 一个Ultra33通道，支持2个EIDE设备
USB接口 - 2个USB接口
多I/O接口 - W83977 I/O接口芯片一个FDD接口、一个并口、二个RS-232、一个 PS/2键盘/鼠标接口、一个115kbps IrDA接口
固态盘接口 - M-system DiskOnChip电子盘
看门狗定时器 - 16级可编程，0~30秒
扩充总线 - PC/104
电源 - 1.3A@+5V
外形尺寸 - 146mm × 102mm
工作温度 - 0~60℃（32℃~140℃）
相对湿度 - 5%--90%，非凝结

产品规格

◇ NS GX1低功耗CPU，集成板上
◇ 0~60℃工作范围内无需CPU风扇，提高系统可靠性
◇ LCD/CRT显示控制器，支持18bit TFT显示
◇ 10/100Mbps PCI以太网接口
◇ 3.5″驱动器大小
