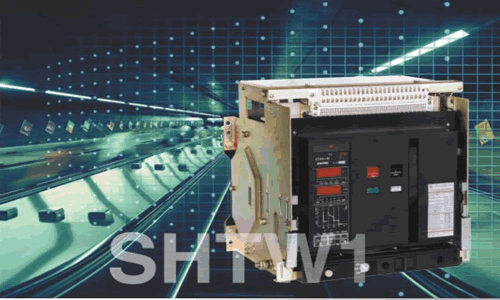

SHTW1系列智能型万能式低压断路器
|
| 型 号： |
SHTW1 |
| 价 格： |
0.00 |
| 品 牌： |
华通开关 |
| |
|
|
产品介绍： |
SHTW1系列智能型万能式断路器（以下简称断路器）：
额定电流为630A~6300A，适用于交流50Hz、400V、690V，主要中配电网络中用来分配电能和保护线路，防止电源设备遭受过载、欠电压、短路、单相接地等故障的危害，该断路器具有多种智能保护功能。可做到选择性保护，并且工作精确，可避免不必要的停电，提高供电可靠性。
●安装地点的空气相对湿度在最高温度为＋40℃时不超过50％。在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过＋25℃，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面上的凝路；
●污染等级为3级；
●断路器主电路及欠电压脱扣器线圈，电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ；
■ 正常安装条件
●断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过5°；
●断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框，防护等级达IP54
■ 符合标准
IEC60947-2 《低压开关设备和控制设备断路器》
Gb14048.2出《低压断路器》
■ 型式
安装方式：固定式、抽屉式；
连结方式：水平连结、垂直前连结、垂直后连结；
储能方式：手动储能、电动储能；
极数：三极、四极；
脱扣器种类： 智能型脱扣器、欠电压脱扣器（瞬时和延时两种）、分励脱扣器。
断路器为立体布置形式，具有结构紧凑、体积小的结构特点。触头系统封闭在绝缘底板内，且每相触头也都用绝缘板隔开，形成一个个小室，而智能控制器、手动操作机构、电动操作机构依次在其前面形成各自独立的单元，如其中某一单元坏了，可将其整个拆除换上新的。
型号 Type SHTW1-2000
框架等级额定电流 Inm(A)
Frame Rated Current Inm(A) 2000
额定电流In(A)
Rated Current In(A) 630 800 1000 1250 1600 2000
额定工作电压In(V)
Rated Working Voltage Ue(V) AC400V,AC690V 50Hz/60Hz
额定绝缘电压Ui(V)
Rated Insulation Voltage Ui(V) AC1000V 50Hz/60Hz
额定冲击耐受电压Uimp(V)
Rated Impulse Withstand able Voltage Uimp(V) 8000
工频耐受电压U
Working Frequency Withstand able Voltage U AC3000V 1min 50Hz/60Hz
级数
Quantity of poles 3、4 3、4 3、4 3、4 3、4 3、4
N级额定电流In(A)
Rated Current of N-pole In(A) 630 800 1000 1250 1600 2000
额定极限短路分断能力Icu(kA)(有效值)
Limited Short-circuit Breaking Capacity Ics(kA)(effective value) AC400V 80 80 80 80 80 80
AC690V 50 50 50 50 50 50
额定运行短路分断能力Ics(kA)(有效值)
Operation Short-circuit Breaking Capacity Ics(kA)(effective value) AC400V 50 50 50 50 50 50
AC690V 40 40 40 40 40 40
额定短路接通能力Icm(kA)(峰值)
Rated Making Capacity Short Circuit Icm(kA)(peak) AC400V 176 176 176 176 176 176
AC690V 105 105 105 105 105 105
额定短路耐受电流(Is)Icw(kA)(有效值)
Rated Stand Current For Short-time(Is)
Icw(kA) (effective value) AC400V 50 50 50 50 50 50
AC690V 40 40 40 40 40 40
全分断时间（无附加延时）(ms)
Full Disconnetion Time(without additional time-delay)(ms) ≤30
闭合时间(ms)
Closing Time(ms) ≤70
智能型控制器
Intelligent Controller 电子型(L)
Electronic Type(L) ● ● ● ● ● ●
标准型(M)
Normal Type(M) ● ● ● ● ● ●
通讯型(H)
Communicative Type(H) ● ● ● ● ● ●
操作性能
Operation Performance 电气寿命
Electric Life AC400V 500 500 500 500 500 500
AC690V 500 500 500 500 500 500
机械寿命
Mechanical Life 免维护
Non-maintainance 2500 2500 2500 2500 2500 2500
有维护
Maintainance 10000 10000 10000 10000 10000 10000
安装Installation
联接方式
Connection
Pattern 水平连接
Horizontal Rear
垂直前连接
Vertical Front ●
● ●
● ●
● ●
● ●
● ●
●
垂直后连接
Vertical Rear ● ● ● ● ● ●
外形尺寸H×W×L
Overall dimensions (mm)
抽屉式
Draw-out 3P 水平连接
Horizontal Rear 439×375×421 439×375×421 439×375×421
垂直前连接
Vertical Front 439×375×427 439×375×432 439×375×437
垂直后连接
Vertical Rear 439×375×431 439×375×431 439×375×431
4P 水平连接
Horizontal Rear 439×470×421 439×470×421 439×470×421
垂直前连接
Vertical Front 439×470×427 439×470×432 439×470×437
垂直后连接
Vertical Rear 439×470×431 439×470×431 439×470×431
固定式
Fixed 3P 水平连接
Horizontal Rear 397×362×322 397×362×322 397×362×322
垂直前连接
Vertical Front 397×362×340 397×362×345 397×362×350
垂直后连接
Vertical Rear 397×362×379 397×362×379 397×362×379
4P 水平连接
Horizontal Rear 397×457×322 397×457×322 397×457×322
垂直前连接
Vertical Front 397×457×340 397×457×345 397×457×350
垂直后连接
Vertical Rear 397×457×379 397×457×379 397×457×379
重量
Weight 抽屉式
Draw-out 3P/4P 48/85
固定式
Fixed 3P/4P 45/48
主要技术数据 Main technical parameters
型号 Type SHTW1-3200
框架等级额定电流 Inm(A)
Frame Rated Current Inm(A) 3200
额定电流In(A)
Rated Current In(A) 2000 2500 2900 3200
额定工作电压In(V)
Rated Working Voltage Ue(V) AC400V,AC690V 50Hz/60Hz
额定绝缘电压Ui(V)
Rated Insulation Voltage Ui(V) AC1000V 50Hz/60Hz
额定冲击耐受电压Uimp(V)
Rated Impulse Withstand able Voltage Uimp(V) 8000
工频耐受电压U
Working Frequency Withstand able Voltage U AC3000V 1min 50Hz/60Hz
级数
Quantity of poles 3、4 3、4 3、4 3、4
N级额定电流In(A)
Rated Current of N-pole In(A) 2000 2500 2900 3200
额定极限短路分断能力Icu(kA)(有效值)
Limited Short-circuit Breaking Capacity Ics(kA)(effective value) AC400V 100 100 100 100
AC690V 65 65 65 65
额定运行短路分断能力Ics(kA)(有效值)
Operation Short-circuit Breaking Capacity Ics(kA)(effective value) AC400V 65 65 65 65
AC690V 50 50 50 50
额定短路接通能力Icm(kA)(峰值)
Rated Making Capacity Short Circuit Icm(kA)(peak) AC400V 220 220 220 220
AC690V 143 143 143 143
额定短路耐受电流(Is)Icw(kA)(有效值)
Rated Stand Current For Short-time(Is)
Icw(kA) (effective value) AC400V 65 65 65 65
AC690V 50 50 50 50
全分断时间（无附加延时）(ms)
Full Disconnetion Time(without additional time-delay)(ms) ≤30
闭合时间(ms)
Closing Time(ms) ≤70
智能型控制器
Intelligent Controller 电子型(L)
Electronic Type(L) ● ● ● ●
标准型(M)
Normal Type(M) ● ● ● ●
通讯型(H)
Communicative Type(H) ● ● ● ●
操作性能
Operation Performance 电气寿命
Electric Life AC400V 500 500 500 500
AC690V 500 500 500 500
机械寿命
Mechanical Life 免维护
Non-maintainance 2500 2500 2500 2500
有维护
Maintainance
安装Installation 联接方式
Connection
Pattern 水平连接
Horizontal Rear
垂直前连接
Vertical Front ●
● ●
● ●
● ●
●
垂直后连接
Vertical Rear ● ● ● ●
外形尺寸H×W×L
Overall dimensions (mm)
抽屉式
Draw-out 3P 水平连接
Horizontal Rear 439×435×466 439×435×466
垂直前连接
Vertical Front 439×435×437 439×435×447
垂直后连接
Vertical Rear 439×435×467 439×435×467
4P 水平连接
Horizontal Rear 439×550×466 439×550×466
垂直前连接
Vertical Front 439×550×437 439×550×447
垂直后连接
Vertical Rear 439×550×467 439×550×467
-固定式
Fixed 3P 水平连接
Horizontal Rear 397×422×322 397×422×322
垂直前连接
Vertical Front 397×422×347 397×422×357
垂直后连接
Vertical Rear 397×422×374 397×422×374
4P 水平连接
Horizontal Rear 397×537×322 397×537×322
垂直前连接
Vertical Front 397×537×347 397×537×357
垂直后连接
Vertical Rear 397×537×374 397×537×374
重量
Weight 抽屉式
Draw-out 3P/4P 85/125
固定式
Fixed 3P/4P 60/64
型号 Type SHTW1-4000 SHTW1-5000 SHTW1-6300
框架等级额定电流 Inm(A)
Frame Rated Current Inm(A) 4000 5000 6300
额定电流In(A)
Rated Current In(A) 3200 3600 4000 5000 6300
额定工作电压In(V)
Rated Working Voltage Ue(V) AC400V,AC690V 50Hz/60Hz
额定绝缘电压Ui(V)
Rated Insulation Voltage Ui(V) AC1000V 50Hz/60Hz
额定冲击耐受电压Uimp(V)
Rated Impulse Withstand able Voltage Uimp(V) 8000
工频耐受电压U
Working Frequency Withstand able Voltage U AC3000V 1min 50Hz/60Hz
级数
Quantity of poles 3、4 3、4 3、4
N级额定电流In(A)
Rated Current of N-pole In(A) 3200 3200 3200
额定极限短路分断能力Icu(kA)(有效值)
Limited Short-circuit Breaking Capacity Ics(kA)(effective value) AC400V 100 150 150
AC690V 65 85 85
额定运行短路分断能力Ics(kA)(有效值)
Operation Short-circuit Breaking Capacity Ics(kA)(effective value) AC400V 65 125 125
AC690V 50 85 85
额定短路接通能力Icm(kA)(峰值)
Rated Making Capacity Short Circuit Icm(kA)(peak) AC400V 220 220 220
AC690V 143 165 165
额定短路耐受电流(Is)Icw(kA)(有效值)
Rated Stand Current For Short-time(Is)
Icw(kA) (effective value) AC400V 65 125 125
AC690V 50 85 85
全分断时间（无附加延时）(ms)
Full Disconnetion Time(without additional time-delay)(ms) ≤30
闭合时间(ms)
Closing Time(ms) ≤70
智能型控制器
Intelligent Controller 电子型(L)
Electronic Type(L) ● ● ●
标准型(M)
Normal Type(M) ● ● ●
通讯型(H)
Communicative Type(H) ● ● ●
操作性能
Operation Performance 电气寿命
Electric Life AC400V 500 500 500
AC690V 500 500 500
机械寿命
Mechanical Life 免维护
Non-maintainance 2500 2500 2500
有维护
Maintainance 8000 8000 8000
安装Installation
联接方式
Connection
Pattern 水平连接
Horizontal Rear
垂直前连接
Vertical Front ● ● ●
垂直后连接
Vertical Rear
外形尺寸H×W×L
Overall dimensions (mm)
抽屉式
Draw-out 3P 水平连接
Horizontal Rear 439×550×491 439×813×504 439×928×504
垂直前连接
Vertical Front
垂直后连接
Vertical Rear
4P 水平连接
Horizontal Rear 439×813×491 439×928×504 439×1043×504
垂直前连接
Vertical Front
垂直后连接
Vertical Rear
-固定式
Fixed 3P 水平连接
Horizontal Rear 397×537×335
垂直前连接
Vertical Front
垂直后连接
Vertical Rear
4P 水平连接
Horizontal Rear 397×800×335
垂直前连接
Vertical Front
垂直后连接
Vertical Rear
重量
Weight 抽屉式
Draw-out 3P/4P 130/150
固定式
Fixed 3P/4P 70/90
|
|
|
