ECHO 5316抽油机控制器是安控公司针对油田抽油机变频控制而生产的智能型控制器，它采用了的变频器加控制器方式控制电机，具有功能性强，可靠性高，应用灵活，操作方便等特点。结合通过判断采集的示功图，智能控制抽油井运行参数，使抽油机达到最优运行状态。并可以结合上位机示功图诊断软件、计量软件可以很方便的得到油井工况。
ECHO5316抽油机控制器具备多种功能供用户选择，以满足不同现场的需求，用户可根据现场要求不同加以选择。

结构与配置
外部结构

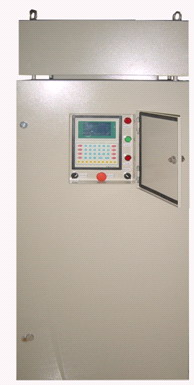

ECHO5316抽油机控制器由主控制器、变频器、限位开关、接近开关、抱闸系统、电机测速系统、保护箱等组成。保护箱分为立式，为单箱体结构。保护箱可起到防雨、防晒、防尘的作用。

配套软件
下位机软件配置：
 智能抽油机控制器可选择内嵌以下软件
 带二次开发功能
用户可以根据项目特殊需要进行二次开发，编程语言符合IEC61131-3标准，例如用户需要通过编程实现其它特殊功能。
 电机变频控制软件
 智能自动运行参数控制软件
 油井参考产液量计量软件
上位机配套软件：
 抽油机井口控制器上位机可选择配套以下软件
 远程通讯驱动软件
 上位机示功图回放软件
 上位机功图计量软件
 上位机功图诊断软件
 现场数据读取操作程序

特 点
 ECHO 5316智能抽油机控制器具有如下特点。
 智能变频控制
具有变频控制功能，通过采集现场数据分析抽油机运行工况，自动调整抽油机运行参数。
 配置合理，具有很强的现场适应能力
具有AI、RTD、电桥等多种类型的输入、输出信号；可直接接入两线制仪表；可检测负荷、油压、套压、油温、冲次、电量参数等不同类型的信号，并可以控制电机启停。
 多种控制功能，实时控制抽油机
控制器内部集成多种控制算法，对抽油机实现空抽控制、间抽控制、节能控制、负荷超限控制等控制功能。
 兼容性好，采用多种标准的通讯协议
支持标准的Modbus RTU、Modbus ASCII通信协议、TCP/IP MODBUS RTU及ECHO 4100通讯协议。
 大存储容量
控制器内部自带4M FLASH，可以大量存储历史数据，系统存储1000条示功图及油井数据。
 通讯灵活，可对数据参数实现现场、远程监视和设定 。
系统提供三路对外串行接口；可配接数传电台、GPRS/CDMA、GSM短信通讯、蓝牙通讯、485通讯等多种远程通讯设备；
可配接现场显示、手操器、笔记本电脑等多种现场读写设备，通过这些读写设备可现场设定采集器参数，也可远程设定；通过这些读写设备可现场显示各类数据、图形。
 供电灵活
系统供电灵活方便可适应不同供电电压、太阳能供电等多种供电方式，根据现场特点选择合理供电方式。
 结构完备，可直接应用于工业现场
完备的供电、检测、操作、安装、防护设计，用户无须二次配置；外加保护箱，可很好地起到了防雨、防晒、防尘的作用。
 工业标准设计，适合于各种恶劣环境
内部器件均选用优秀的工业级产品；具有卓越的温度特性，可在恶劣环境下工作；使用温度可达-40℃~70℃，存储温度达-50℃~80℃。
 性能可靠，为用户提供了优质的保证
电源、信号入出口均有保护措施，并与主控电路隔离；具有看门狗及数据掉电保护功能，可长期保存设定参数及历史数据；产品的研制、生产、检验严格按照ISO9001质量体系标准进行。

主要功能
ECHO5316抽油机控制器具有如下功能：
 变频控制功能
具有变频控制功能，通过采集现场数据分析抽油机运行工况，自动调整抽油机运行参数。
 数据采集功能
采集油井示功图、电流图、电参数、油井数据和抽油机的状态信息，并定时保存这些数据。
 控制功能
内部集成空抽控制，间抽控制，连喷带抽控制，负荷超限控制，运行时间控制、峰谷节能控制等多种控制功能，使抽油机达到最优控制。
 油井参考产量计量功能
内部集成功图法油井产液量计量功能，可以作为油井参考产液量。
 开机报警功能
具有来电起抽控制功能、开机报警功能，保证现场工作人员的安全。
 远程通讯功能
抽油机功图数据和油井数据、抽油机的状态信息的远程传送、读取，工作参数远程设定。
 井况诊断功能
通过对油井参数分析，可以对油井的工况进行诊断，及时判断油井故障。
 现场操作功能
通过显示器、手操器或笔记本电脑现场显示示功图，现场读取、设定工作参数。通过手操器或笔记本电脑现场读取控制器数据，可存储，可回放显示。
 数据保护功能
自动记录保存相关的工作状态和数据信息，存储历史记录。在掉电时，设定参数及历史数据不丢失。
 测量参数组态功能
用户可根据现场情况和实际要求设定输入量参数，使其具有特定的含义，实现不同的检测和控制需要。
 错误判断功能
自动判断控制器及现场仪表错误，给出错误信息。
 仪表断线检测功能
自动判断现场仪表是否断线，给出断线信息。

应用指南
根据产品特点，结合现场情况，ECHO 5316智能抽油机控制器的典型应用为现场单机运行和多机联网运行。

单机运行
智能抽油机控制器安装在抽油机井口，无远程通讯，控制器将采集的示功图、电流图、油井数据进行存储，并通过分析示功图数据及设定的运行参数调整电机运行速率。并且工作人员可以定期到井口将数据读取到手操器或便携机中，通过示功图回放软件进行示功图显示，通过示功图计量软件进行油井产液量计量，通过示功图诊断软件进行井况诊断。
