应用范围

       PK60系列信号隔离器用于对现场仪表的各类信号调整、隔 离，并转换 成计算机、DCS、PLC等能接受的标准信号 或用户指定的特殊信号。该隔离器一路信号输入、一路或两路隔离信号输出,输入,输出,电源三方隔离，抗干扰能力强，精度高，导轨安装。具有极高的性价比，工作十分可靠和稳定，可以与单元组合仪表及DCS， PLC等系统配套使用，在油田、石化、制造、电力 、冶金等行业的重大工程中有着 广泛应用。

主要技术参数

1．系统传输准确度：±0.2%×F·S

2．温度漂移：< 50ppm/℃

3．输入阻抗：电流：1100Ω；电压：> 100KΩ

4．电流输出允许外接的负载阻抗：电流输出时<400Ω；电压输出允许外接负载>10K

5．绝缘电阻：电源、输入、输出之间大于等于100MΩ（500VDC）

6．输入/输出/电源隔离电压：≥1500V.ac/min

7．供电电源：DC24V（反接保护）

8．工作温度：工业级标准 -20～+70℃，相对湿度：10-90％RH（40℃时）

9．外形尺寸：长 x 宽 x 高 ：23mm x 75mm x 105mm

10. 安 装：35mm标准导轨卡装

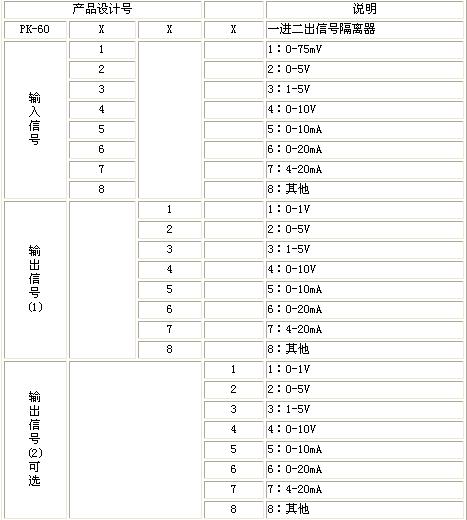

选型指南

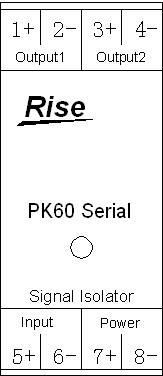

接线示意图



1+,2-端子：信号输出(1)

3+,4-端子：信号输出(2)

5+,6-端子：信号输入

7+,8-端子：电源输入

外形尺寸图
