产品介绍

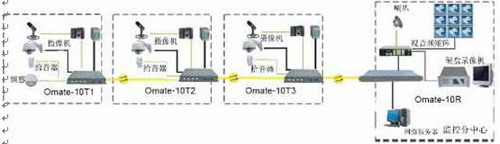

Omate-10节点式数字视频光端机通过一芯光纤可以进行多级数字级联，单波长每条链路最多支持 10 个节点，局端视频多达 10 路；如采用 WDM 技术，单条链路可级联更多个节点，从而大大节省光纤资源。每个节点还可配置多路 RS422/485/232 及曼码数据，以及立体声音频、开关量，10/100M 以太网等信号。配套的网管系统可对多个独立链路进行统一管理，使得用户在运维及管理上都变得更加直观、方便。
认证信息 CE FCC ISO9001:2000
提供交通、公安行业权威机构检测
设备特色
工业级产品，适用于环境恶劣场合，抗静电和雷击能力强
单波长内采用数字级联和 TDM 技术，多波长采用 WDM 技术
具有光口线路故障保护功能
视频传输超过 RS250C 对 SNR、DG 和 DP 等的规定
8/10bit 数字视频编码，支持 NTSC、PAL、SECAM 制式
10MHz 视频带宽，SNR≥70dB（加权）
18 位数字音频编码，SNR≥85dB
RS232/422/485 或曼彻斯特数据，支持点对点或总线式通信方式
还可提供开关量、以太网等多种业务接口
支持多个独立链路的统一网管系统
独立式、19″标准机箱、插卡式可选
技术参数
光学指标
波长：1310/1550nm，CWDM
发射功率：0～-4 dBm/-5～-10 dBm
接收灵敏度：≤-27dBm
单波长带宽：1.25G/2.5G
CWDM指标
中心波长：1471/1491/1511～1611 nm
通道间隔：20nm
通道带宽：±6.5 nm
通道平坦度：≤0.3dB
插入损耗：≤1.0～3.5
通道隔离度：≥18
回波损耗：≥48 dB
以太网数据
标准：IEEE802.3，IEEE802.3u
端口数：1～2 个 10/100M 自适应以太网口
开关量信号
输入/输出：继电器触点
视频
视频通道：最大 10 路（单波长），
视频制式：NTSC/PAL/SECAM
电压典型值：1Vp-p，75Ω
最大输入电压：1.5Vp-p，75Ω
带宽：10MHz
微分增益：≤1%
微分相位：≤1º
视频 SNR：≥70dB
编码：8/10bit
采样率：≥16MHz
RS232/485/422 数据
标准：E1A/TIA-232E/422B/485A，
ITU-T V.24
通道数：最大 18 路（其中点对点 16 路，
总线式 2 路。单波长）
ESD 保护：15KV 人体静电
8KV 接触/空中放电
波特率：0～115.2Kbps（RS232）
0～250Kbps（RS485/422）
误码率：10-13
音频
通道数：最大 10 路（单波长）
插入增益：0dB±1dB
频率响应：20Hz-20KHz
音频输入/输出阻抗：600Ω（非平衡）
音频最大输入/输出电压：3.5Vp-p （非平衡）
音频失真：≤1%
音频 SNR：≥85dB
音频编码方式：18bit
采样速率 ：44KHz
环境
工作温度：－40℃～+75℃
贮存温度：－45℃～+85℃
湿度 ：0～95%无冷凝
电磁兼容性：符合EN61000-4-2/3/4/5/6/8/11、
EN61000-6-2、GJB151A-97 标准
系统参数
MTBF（平均无故障工作时间）：大于 21 万小时
系统指示灯：运行、视频丢失、光链路及误码
指示等
电源参数
局端：48/24/12VDC，220VAC/DC
远端：5～9VDC（可选适配器）
机械特性
19″标准机箱尺寸(mm)：482×224×44
独立式机箱尺寸(mm)：210×36×135
材料：铝、铁型材
网管系统功能
光纤链路状态监测
视频通道检测
设备工作状态检测(包括工作温度、电压等)
业务通道配置

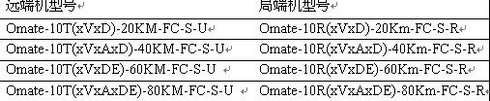

选型信息
Omate-10X（xVxAxD E）-----XX-----XX-----X-----X
1 2 3 4 5 6 7 8 9
字段 1：表示局端机或远端机，“R”－局端机，“T”－远端机；
字段 2：表示输入/输出的视频通道数；
字段 3：表示输入/输出的音频通道数；
字段 4：表示输入/输出的数据通道数；
字段 5：表示是否提供以太网数据通道；
字段 6：表示典型传输距离，一般可选 20/40/60/80Km；
字段 7：表示光口的类型，有 FC、ST 和 SC 三种（默认为 FC 单纤）
字段 8：表示光纤类型，M－多模，S－单模
字段 9：表示机箱类型，U－独立式，R－19″标准式，A－插卡式
应用领域
广播电视系统、高速公路监控、城市智能交通监控、电力安全监控系统、水利安全监控系统、大型厂矿企业安防监控系统、军事通信等领域。
|
