特点与用途：该传感器采用轮幅式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点。广泛应用于工业系统中的天车称、轨道衡、料斗称等各种称重和力的测量。
产品结构图：

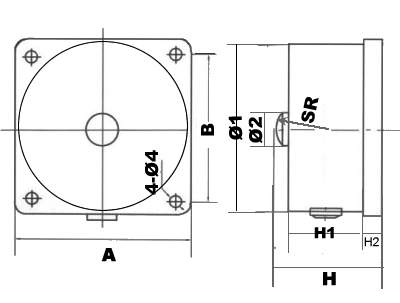

外形尺寸：
|
量程 |
Ø1 |
Ø2 |
H |
H1 |
H2 |
A |
B |
Ø4 |
SR |
| 0.2t |
78 |
15 |
41 |
25 |
8 |
80 |
65 |
6 |
18 |
| 0.7t |
78 |
15 |
41 |
25 |
8 |
80 |
65 |
6 |
18 |
| 1t |
88 |
19 |
54 |
34 |
10 |
90 |
74 |
9 |
22 |
| 5t |
88 |
19 |
54 |
34 |
10 |
90 |
74 |
9 |
22 |
| 6t |
114 |
25 |
74 |
50 |
12 |
116 |
94 |
9 |
28 |
| 10t |
114 |
25 |
74 |
50 |
12 |
116 |
94 |
9 |
28 |
| 12t |
145 |
37 |
95 |
65 |
15 |
148 |
122 |
11 |
40 |
| 20t |
145 |
37 |
95 |
65 |
15 |
148 |
122 |
11 |
40 |
| 25t |
194 |
52 |
121 |
85 |
18 |
198 |
164 |
13 |
55 |
| 30t |
194 |
52 |
121 |
85 |
18 |
198 |
164 |
13 |
55 |
| 40t |
214 |
61 |
126 |
90 |
18 |
218 |
178 |
13 |
70 |
| 50t |
214 |
61 |
126 |
90 |
18 |
218 |
178 |
13 |
70 |
技术参数：
| 参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.01 |
|
非线性 |
≤ %F·S |
±0.03 |
|
滞后 |
≤ %F·S |
±0.03 |
|
重复性 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
380±2Ω |
|
输出电阻 |
Ω |
350±2Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
推荐激励电压 |
V |
10V ~ 15V |
|
