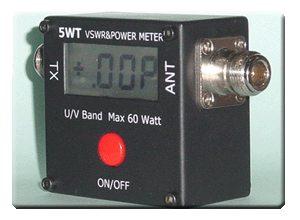

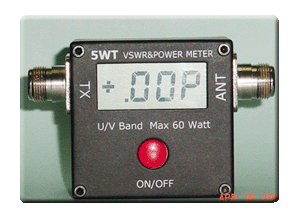

本仪器驻波和功率的测量，是基于微带耦合器取得正反向信号电压，经检波器、滤波器，进入A/D转换，得到正比于信号电压的数字量，再经过适当的算法和补偿，得到对应的正反向功率，和此时的电压驻波比，以上过程每10mS采样一次，并经过数字平滑滤波后每200mS刷新一次显示，由于采用普通数字万用表的3 1/2 位的LCD，因此在软件上增加了液晶段信号所需的异或逻辑驱动，驻波、正向功率、反向功率按每2S间隔轮换显示，也可以通过按键锁定某一显示状态，或立即转换显示。
本仪器设计的特点是，尽量降低硬件的复杂程度和成本，能用软件做的就用软件，因此硬件电路上很简单，一个按键就实现了：电源的开、关，显示状态的切换、保持，LCD背光的开启、关闭，操作起来很简单，没有来回拨动开关，调节旋钮的过程，只要一按设备的发射键，直接就可从LCD上读到驻波和正/反向功率值。
由于采用了高性能微控制器，同时具备ICP/ISP功能，因此软件的更新升级都极为方便，以后可以不断改进其性能，不断对测量精度进行数字补偿，改变和增加功能，例如：实现有信号就显示、没信号就关闭，延时自动开关机，增加显示反射系数等，增加HF的驻波和功率测量要有部分硬件配合实现。
|
