| 产品名称： |
EX8综合电力监控仪表
|
| 型 号： |
EX8 |
| 价 格： |
|
| 品 牌： |
|
| |
|
|
产品介绍： |
产品概述
EX8系列多功能智能型电力仪表采用最现代的微处理器和数字信号处理技术设计而成，可测量电压、电流、功率、频率等常用电力参数，同时还具有需量测量、谐波分析、最大/最小值统计、越限报警、电能累计、数字输入/输出与网络通讯等功能，大屏幕、高清晰液晶显示。
EX8综合电力监控仪表既可作为仪表单独使用，取代大量传统的模拟仪表，亦可作为电力监控系统（SCADA）的前端元件，用以实现远程数据采集与控制。在变配电自动化、智能型配电盘／开关柜、工业自动化、智能建筑、能源管理系统、大型UPS系统用于能量管理、远程电力控制、电能质量分析。
EX8综合电力监控仪表功能齐全，简单易学，使用方便，安全可靠，组网方便，是电力SCADA系统的理想选择。
产品特点
多功能、高精度

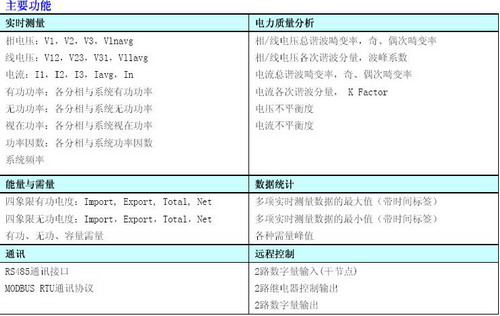

EX8系列多功能智慧型电力仪表具有强大的数据采集和处理功能，可以测量几十种诸如电压、电流、功率、频率等常用电力参数，同时还具有需量测量、谐波分析、最大/最小值统计、越限报警、电能累计等功能。
电压、电流测量精度为0.2%;功率与能量测量精度为0.5%。
超小型设计、安装方便快捷
外型小巧，尺寸符合DIN96X96标准，安装厚度仅为62.5mm，即使是在小间隔的抽屉式开关柜内，EX8也可安然容身，它采用自锁式的安装机构，无需拧螺丝，安装或拆卸都非常方便快捷。
显示直观、易学易用
大屏幕、高清晰的液晶显示器，标识清楚，一目了然，显示直观、易学易用。所有测量数据均可通过按键轻松翻阅，需设置的各参数的既可通过面板按键进行，亦可由通讯口写入。设定的参数存于非易失性EEPROM中，即使掉电也不会丢失。液晶显示器带有背光支持，以帮助您在光线差的环境下使用，背光的点亮方式也可以有多种选择。
接线灵活方便
无论是高压系统还是低压系统，也无论是三相三线还是三相四线，也无论电压和电流通道的元件数，都可以选择适当的接线方式与EX8相连接。EX8支持的多种接线方式，可以涵盖几乎所有的三相系统应用，并且它还可以在单相系统中使用。
安全性好、可靠性高
循以高可靠性的工业标准设计而成的EX8采用多种隔离及抗干扰措施，能够可靠地在高干扰电力系统环境中运行,产品业已通过了UL认证和IEC标准的电磁兼容测试。
产品应用
EX8综合电力监控仪表是电力SCADA系统的理想选择。EX8可作为仪表单独使用，取代大量传统的模拟仪表，亦可作为电力监控系统（SCADA）的前端元件，用以实现远程数据采集与控制。工业标准的RS-485通讯接口和MODBUS通讯协议，使得组网轻松便捷，是SCADA系统集成的理想选择。
能量管理
EX8可以进行双向四象限有功电度、无功电度的能量累计，能够提供关口级别计量数据，内嵌参数最大值/最小值记录功能和需量测量功能，配合上位监控软件可以帮助用户统计各条线路的能量消耗状况与负荷趋势，自动完成抄表并生成各种电量报表。
远程电力控制
EX8虽然是以测量为主的仪表，但它还附带了丰富、灵活的I/O功能，这使得它完全可以胜任作为分布式RTU的要求，实现遥信、遥测、遥控、计量于一体。
电能质量分析
与传统仪表相比, EX8由于引入了数字信号处理技术,使得在线式的电力质量分析成为可能。各相电压、电流的总谐波畸变率（THD），各次谐波分量（2-31次）和电压、电流不平衡度均可实时测量。
应用领域
变配电自动化 智能型配电盘、开关柜 工业自动化
智能建筑 能源管理系统 大型UPS系统
主要指标
测量精度 电压、电流测量精度为0.2%;功率与能量测量精度为0.5%
数据更新周期 0.1秒～1秒（以0.1秒为单位），真有效值测量
通讯接口 RS485，RS232
通讯协议 Modbus-RTU
波 特 率 1200～38400bps
频率范围 45~65Hz
工作温度 －20℃～70℃
工作电源 100～264Vac
功 耗 3.5W
外观尺寸 96*96*78（开口90*90mm）
重 量 420g
安装方法
EX8仪表一般被安装于开关柜盘面之上。
1.首先，在欲安装仪表的盘面上开出正方型的安装孔。开口尺寸见下图：单位(mm)
2.将卸去安装卡子的EX8仪表从前向后装入盘面开孔处。如下图
3.把仪表推入安装孔内，仪表的前面板露在盘面上，仪表的主壳体和接线端子位于盘面后。然后，把四支安装卡子分别从后部顺着仪表四边的沟槽装上，并向前推紧卡子，使卡子的前沿挤紧开关盘，这样仪表就被水平地安装在开关柜体上了。
接线方法
下面的图示是实际系统中常用的接线,用户可以根据自己正确的理解组合正确的方案来连线实际系统.
数字( 开关)量输入信号的连接
开关量采用无源干接点方式输入
EX8 的标准配置带有两路无源干节点的开关量输入，接线端子分别是DI0, DI1(17，18)和DIC(19)。开关量输入电路简化示意图如下：
继电器控制输出
EX8 的扩展I/O选项有两路继电器控制输出，用来远动操作开关或断路器,也可作为越限报警输出.EX8提供的两组继电器均为Form A型(常开型)电磁继电器；节点容量5A/250Vac或5A/30Vdc。当被控线圈电流较大时，我们建议使用中间继电器。如图示：
EO 输出 EX8的扩展选项有两路EO,可作电度量脉冲输出。EO输出采用Photo-MOS输出方式，内部简化电路如下图示：
组网
实际应用中RS485组网有多种拓扑结构，如线型、环形，星型等。
①线型连接。适合测量点分布较为集中、未来又有扩展需要的场合。
②环形连接。适合于子机分布相对集中、可靠性要求较高的情况。
③星形连接。适合于子机分布较分散的情况，此方式有较好的可扩展性。
订货说明
在您选用EX8产品前，请先根据系统要求确定：
1. 相电压、电流量程等参数。
2. 可选电压量程有： 100V、250V、400V等，特殊规格可定制；
3. 可选电流量程有：1A、5A、10A；配外置电流互感器则可选量程有：20A、50A、100A、200A、300A、500A、1000A等；特殊规格可定制；
EX8的测量电压Ua、Ub、Uc都是相电压（每相对UN端的电压），因此，在三相380V线路中，可选电压量程为250V的产品；在三相660V线路中，可选电压量程为400V的产品；正确选择量程可保证测量的精度。
|
| 关 键 词： | 电力参数,, 测量,, RTU |
|
|
