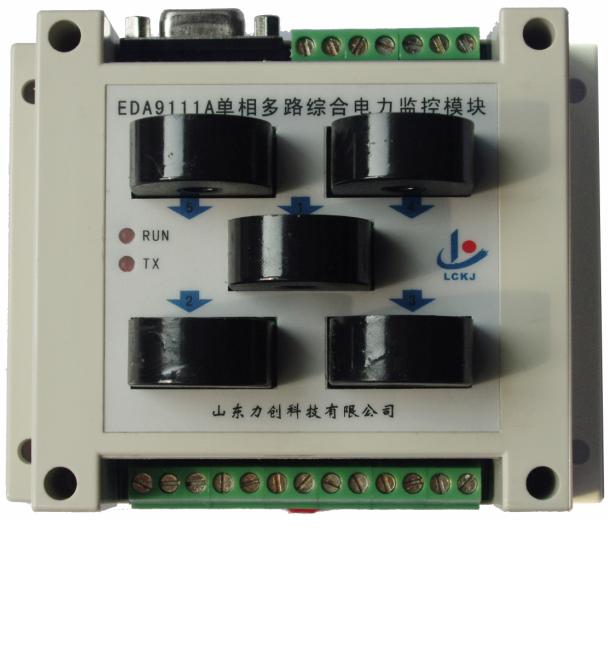

EDA9111A单相多路综合电力监控模块以32位ARM处理器为核心，采用6通道16位A/D以4K的数据率同步交流采样、数字滤波与校准，高精度测量单相电压、5路电流等40多种交流电力参数：电压、电流有效值、有功功率、无功功率、视在功率、功率因数、频率、K值因数、相位角、正／反向有功／无功电能、0～31次谐波；带2路开关量输入、2路继电器输出（可设置为报警输出）、2路有功电能脉冲输出及1路4～20mA模拟量输出；具有需量统计、谐波分析、电能记录、越限控制等管理功能；所有接口电气隔离，保证了产品的可靠性；产品适用于工频单相交流电路，在电力监测监控仪器、装置与系统中有广泛应用。



◆标准PT、CT输入，适用于各种电压等级及接线方式，可配置PT或CT变比，测量40多种电参数；

◆2路开关量输入（遥信），用于监测断路器运行状态、继电保护动作等状态量信号；

◆2路继电器输出（遥控），可编程电量越限控制，可预防/避免事故发生；

◆1路4～20mA模拟量输出（遥调），可配置为遥调输出或实时测量的1～40种电参数的瞬时值控制输出；

◆2路可配置的有功／无功电能脉冲输出；

◆需量统计，设定时间周期内5路各种单相电参数最大/最小/平均值的统计与记录；

◆谐波分析，测量单相电压、5路电流的1-31次谐波分量及相位，实时显示谐波失真度（THD）和K值因数，及时分析电网供电质量，预告谐波等对配电线路及设备的危害程度；

◆可编程电量越限控制功能，实现过负荷、单相接地、谐波分量过高等预告报警或故障控制；



◆测量精度:电压/电流精度：±(RD*0.1%+FS*0.1%)；其它电量精度：±(RD*0.3%+FS*0.2%)；

◆电压量程（相电压）：100V、250V、500V；

过载能力：1.2倍量程/正确测量；1.5倍量程/连续；3倍量程/1S；

输入负荷： <0.1VA(100V) ；<0.4VA(500V)； 输入阻抗：>1kΩ/V；

◆电流量程：1A、5A、10A；

过载能力：1.2倍量程/正确测量；2倍量程/连续；10倍量程/1S；

输入负荷：<0.1VA；输入阻抗：<10mΩ；

◆频率范围：45～75Hz；

◆通讯协议：Modbus－RTU；波特率：1200～38400bps，可设定；

◆数据更新：0.1秒～1秒可设置（以0.1s为单位）；真有效值测量，6通道16位同步采样，4000次/秒；

◆绝缘强度：1500V/AC,50/60Hz；绝缘电阻：≥100MΩ；所有输入输出端子(通讯接口、供电电源、电压输入、三相电流输入、开关量输入、继电器输出、电能脉冲输出、模拟量输出)；

◆电源与功耗：DC+10～30V，<3W；DC+5V±5%，<2W；

◆平均无故障工作时间：≥50000h；

◆工作环境：工作温度：-20～70℃；存储温度：-40～85℃；相对湿度≤90%，86～106kPa，无腐蚀气体场所；

◆尺寸与安装：120*120*130mm,导轨安装；
