ACTRLRUN USB2003 数据采集板

型　　号：

ACTRLRUN USB2003

价　　格：

0.00

品　　牌：

科日新控

产品介绍：

产品主要特性:

、模拟信号输入部分 ★模拟通道输入数: 16路单端或8路双端输入 ★模拟输入电压范围：±5V、±10V、0～＋10V ★模拟输入阻抗: 100MΩ ★模拟输入共模电压范围：>±2V 2.2、A/D转换电路部分　A/D分辨率：12Bit(4096) 非线性误差：±1LSB(最大) 转换时间：10us 系统测量精度：0.1%

　→ 性能及技术指标

USB2003模板是USB总线兼容的数据采集板，可经USB电缆接入计算机，构成实验室、产品质量检验中心、特别是野外测控、医疗设备等领域的数据采集、波形分析和处理系统，也可构成工业生产过程控制监控系统。而且它具有体积小，即插即用等特点，因此是便携式系统用户的最佳选择。
USB2003板上设计有12Bit分辨率的A/D转换器和D/A转换器，提供了16路单端或8路双端的模拟输入通道和2路D/A输出通道，A/D转换器输入信号范围:±5V、±10V、0～10V，D/A转换器输入信号范围:±5V、±10V、0～10V。16路开关量输入，16路开关量输出。
二、性能和技术指标
2.1、模拟信号输入部分
★模拟通道输入数: 16路单端或8路双端输入
★模拟输入电压范围：±5V、±10V、0～＋10V
★模拟输入阻抗: 100MΩ
★模拟输入共模电压范围：>±2V
2.2、A/D转换电路部分
　A/D分辨率：12Bit(4096)
非线性误差：±1LSB(最大)
转换时间：10us
系统测量精度：0.1%
2.3、D/A转换电路部分
输出通道数：2路
模拟输出电压范围：0～5V、±5V、0～10V、±10V
D/A分辨率：12Bit(4096)
非线性误差：±1LIB(最大)
D/A输出精度(满量程)：±1LIB
建立时间：10μS(0.01%精度)
输出阻抗：0.2Ω
2.4、开关量输入输出部分
16路数字量输入、16路数字量输出分别经过两个20脚扁平电缆插座
XS3、XS4引出。
　　　　　　数字端口满足标准TTL电气特性：
输入TTL电平，吸入电流小于0.5毫安。
输出TTL电平，最大下拉电流20mA,上拉电流2.6毫安。
数字量输入最低的高电平：2V
数字量输入最高的低电平：0.8V
数字量输出最低的高电平：3.4V
数字量输入最高的低电平：0.5V
2.5、定时/计数器
定时/计数器： 8253的三个定时/计数器（CLK0、CLK1、CLK2）、门控（GATA0、GATA1、GATA2）及输出（OUT0、OUT1、OUT2）全部由XS2引出。
2.6A/D采样率
A/D采样通过率：100KHz
　　　2.6、外形尺寸
158mm * 117mm
三、工作原理概述
USB2003板主要由模/数转换(A/D)电路、数/模转换(D /A)电路、USB总线接口电路等部分电路的组合，力求满足用户各种用途的需求。
四、主要元件位置图、信号输入插座和开关量管脚定义
4.1 主要元件位置图

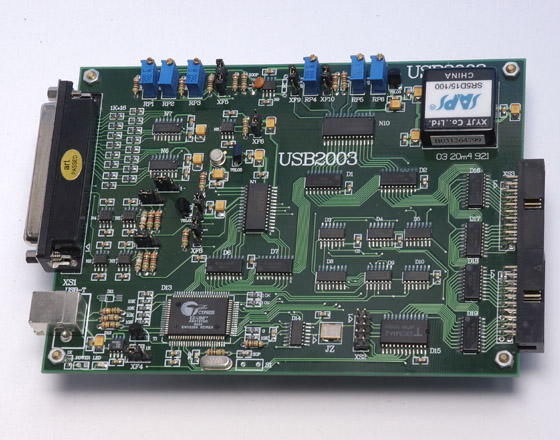

图4.1.1为USB2003板的主要跳线位置图，此位置图上跳线设置为出厂标准设置。设置为：单端输入方式，模拟输入范围±5V。
XS1: 模拟信号输入引线插座
XS2：8254接口引线插座
XS3：开关量输出引线插座
XS4：开关量输入引线插座
USB－T：USB总线连接插座
RP1：D/A0输出电压满度调整电位器
RP2：D/A参考电压调整电位器（XF6的1脚为-2.500V）
D/A输出电压零点调整电位器
RP3：D/A1输出电压满度调整电位器
RP4：A/D电路单极性零点调整电位器
RP5：A/D电路双极性零点调整电位器
RP6：A/D电路满度调整电位器
XF1、XF5：模拟电压输入单端、双端选择
XF9、XF10：模拟电压输入量程选择
XF6、XF7：D/A输出极性选择
XF2、XF3：D/A输出量程选择
4.2 模入信号37芯D型插座XS1的管脚定义
管脚号管脚定义管脚号管脚定义
1 DGND 20 DGND
2 DGND 21 未用
3 无定义 22 VCC
4 VCC 23 DGND
5 AGND 24 -15V
6 -15V 25 AGND
7 +15V 26 +15V
8 AGND 27 DA1
9 AGND 28 DA0
10 AGND 29 AGND
11 AGND 30 CH15(IN7-)
12 CH14(IN06-) 31 CH13(IN05-)
13 CH12(IN04-) 32 CH11(IN03-)
14 CH10(IN02-) 33 CH9(IN01-)
15 CH8(IN00-) 34 CH7(IN07+)
16 CH6(IN06+) 35 CH5(IN05+)
17 CH4(IN04+) 36 CH3(IN03+)
18 CH2(IN02+) 37 CH1(IN01+)
19 CH0(IN00+)

　　　CH00～CH15：USB2003 A/D卡输入通道号
　　　IN00+ ～IN07+ ：双端模拟信号输入正端
　　　IN00- ～IN00- ：双端模拟信号输入负端
　　　DA0：模拟信号输出端
