产品名称：

ACTRLRUN USB2004 数据采集板

型　　号：

ACTRLRUN USB2004

价　　格：

0.00

品　　牌：

科日新控

产品介绍：

产品主要特性:

16路单端模拟信号输入通道或8路双端模拟信号输入 •外触发方式、内触发方式 •16路开关量输入 •16路开关量输出

　→ 性能及技术指标

一、概述
USB2004模板是USB总线兼容的数据采集板，可经USB电缆接入计算机，构成实验室、产品质量检验中心、特别是野外测控、医疗设备等领域的数据采集、波形分析和处理系统，也可构成工业生产过程控制监控系统。而且它具有体积小，即插即用等特点，因此是便携式系统用户的最佳选择。
USB2004板上装有16位动态范围13.5位的A/D转换器。为用户提供了16路单端的模拟输入通道。输入信号幅度可以经程控增益仪表放大器调到合适的范围，保证最佳转换精度。程控增益可选择1、2、4、8倍(PGA203)或1、10、100、1000（PGA202）。A/D转换器（AD976）输入信号范围±10V。
二、性能和技术指标
2.1 性能
·16路单端模拟信号输入通道或8路双端模拟信号输入
·外触发方式、内触发方式
·16路开关量输入
·16路开关量输出
2.2 应用
·野外测控
·信号采集
·医疗设备
2.3 技术指标
·模拟通道输入数：16路单端模拟信号输入或8路双端模拟信号输入
·模拟输入电压范围：±10V
·模拟输入阻抗：100MΩ
·模拟输入共模电压范围：>±2V
·程控放大器增益范围：1、2、4、8(PGA203)或1、10、100、1000（PGA202）
·放大器建立时间：3uS
·放大器增益误差性：0.05%
A/D转换电路部分
·A/D分辨率：16位动态范围，有效分辨率：13.5位。
·系统精度：0.05%（满量程，增益为1）。
·RMS噪音：6LSB。
·多通道时每通道采样速率：200K/通道数量。
·信噪比大于83分贝。
·转换时间：5 us
·系统测量精度(满量程)：0.05%
注：以上技术指标未注明者均为典型值。
2.4 开关量输入输出部分
·16路数字量输入、16路数字量输出分别经过40脚扁平电缆插座 XS2引出。
·数字端口满足标准TTL电气特性：
输入TTL电平，吸入电流小于0.5毫安。
输出TTL电平，最大下拉电流20mA,上拉电流2.6毫安。
·数字量输入最低的高电平：2V
数字量输入最高的低电平：0.8V
·数字量输出最低的高电平：3.4V
数字量输入最高的低电平：0.5V
2.5 USB2004板外形尺寸:157.099mm * 130.175mm
2.5 USB2004机箱（铝合金外壳）的尺寸：
310mm （长）* 260mm（宽）*60mm(高)
三、工作原理概述
USB2004板主要由模/数转换(A/D)电路、开关量电路、定时/计数器(TI)电路及USB总线接口电路等部分电路的组合，力求满足用户各种用途的需求。
四、主要元件位置图、信号输出插座和开关跳线选择定义

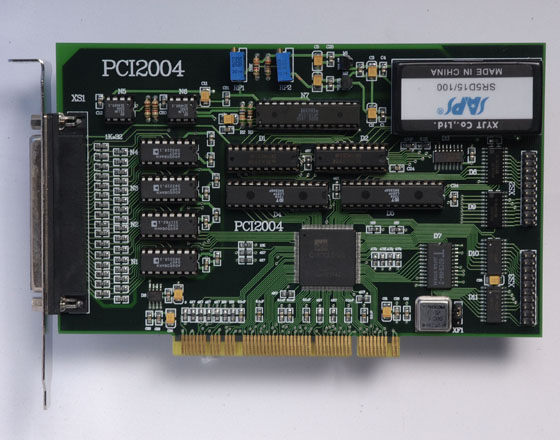

4.1 主要元件位置图
RP1：程控仪表放大器零点调整电位器
RP2：程控仪表放大器满度调整电位器
RP3：A/D电路零点调整电位器
RP4：A/D电路满度调整电位器
XS1: 输入信号连接插座
XS2：USB总线连接插座
LED:USB2004卡电源指示灯，USB2004与计算机通过USB带缆连接后，此指示灯应亮
LED1：与LED并联联接，当将USB2004放置于机箱内时，应通过LED1将电源指示灯移到机箱上，并将LED上的发光二极管去掉
LED2：当USB2004卡上FIFO存储器“全满”指示灯亮时，说明USB2004卡的A/D数据已经溢出
LED3：与LED2并联联结，通过LED3可以将FIFO存储器“全满”指示灯移到机箱上
4.2 关于20芯D型插头XS1的管脚定义
管脚号管脚定义管脚号管脚定义
1 CH15(IN7+) 2 CH14(IN6+)
3 CH13(IN5+) 4 CH12(IN4+)
5 CH11(IN3+) 6 CH10(IN2+)
7 CH9(IN1+) 8 CH8(IN0+)
9 CH7(IN7-) 10 CH6(IN6-)
11 CH5(IN5-) 12 CH4(IN4-)
13 CH3(IN3-) 14 CH29(IN2-)
15 CH1(IN1-) 16 CH0(IN0-)
17 AGND 18 AGND
19 AGND 20 AGND

CH0～CH15：USB2004A/D卡输入通道号
IN0+～IN7+：双端模拟信号输入正端
IN0-～IN7-：双端模拟信号输入负端
AGND：模拟地
