第一节 性能和技术指标
一、性能
·模拟通道输入数: 32路单端或16路双端输入
·模拟输入电压范围：±5V、±10V、0～＋10V
·A/D转换分辨率：1２Bit
·16路开关量输入
·16路开关量输出
·三组计数器供用户使用
二、应用范围
·野外测控
·信号采集
·医疗设备
三、技术指标
1、模拟信号输入部分
★ 模拟通道输入数: 32路单端或16路双端输入
★ 模拟输入电压范围：±5V、±10V、0～＋10V
★ 模拟输入阻抗: 100MΩ
★ 模拟输入共模电压范围：>±2V
2、A/D转换电路部分
A/D分辨率：12Bit(4096)
非线性误差：±1LSB(最大)
转换时间：10us
系统测量精度：0.1%
A/D采样通过率：100KHz
3、开关量输入输出部分
16路数字量输入、16路数字量输出经过扁平电缆插座XS2引出。
数字端口满足标准TTL电气特性：
输入TTL电平，吸入电流小于0.5毫安。
输出TTL电平，最大下拉电流20mA,上拉电流2.6毫安。
数字量输入最低的高电平：2V
数字量输入最高的低电平：0.8V
数字量输出最低的高电平：3.4V
数字量输入最高的低电平：0.5V
4、定时/计数器
定时/计数器： 8253的三个定时/计数器（ECCLK0、ECCLK1、ECCLK2）、门控（ECGATE0、ECGATE1、ECGATE2）及输出（ECOUT0、ECOUT1、ECOUT2）全部由XS2引出。
第二节 主要元件位置图、各种插座管脚定义
一 、主要元件位置图

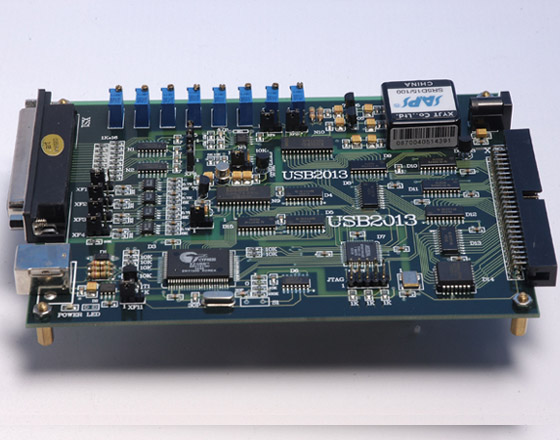

图4.1.1为USB2010板的主要跳线位置图， 此位置图上跳线设置为出厂标准设置。设为：单端输入方式，
模拟输入范围±5V。
XS1: 模拟信号输入引线插座
XS2：开关量输入、开关量输出、8254接口引线插座
USB－T：USB总线连接插座
RP1：A/D电路单极性零点调整电位器
RP2：A/D电路双极性零点调整电位器
RP3：A/D电路满度调整电位器
XF1、XF2：模拟电压输入量程选择
XF3、XF4：模拟电压输入单端、双端选择
第一个POWER LED: USB2005卡电源指示灯，USB2005与计算机通过USB带缆连接后，此指示灯应亮
第二个POWER LED：与POWER LED并联联接，当将USB2005放置于机箱内时，可将其电源指示灯移到机箱上
二、模入信号37芯D型插座XS1的管脚定义
管脚号 名称 管脚功能 特性 管脚号 名称 管脚功能 特性
1 CH31 模拟信号输入通道31 IN 20 CH30 模拟信号输入通道30 IN
2 CH29 模拟信号输入通道29 IN 21 CH28 模拟信号输入通道28 IN
3 CH27 模拟信号输入通道27 IN 22 CH26 模拟信号输入通道26 IN
4 CH25 模拟信号输入通道25 IN 23 CH24 模拟信号输入通道24 IN
5 CH23 模拟信号输入通道23 IN 24 CH22 模拟信号输入通道22 IN
6 CH21 模拟信号输入通道21 IN 25 CH20 模拟信号输入通道20 IN
7 CH19 模拟信号输入通道19 IN 26 CH18 模拟信号输入通道18 IN
8 CH17 模拟信号输入通道17 IN 27 CH16 模拟信号输入通道16 IN
9 CH15 模拟信号输入通道15 IN 28 CH14 模拟信号输入通道14 IN
10 CH13 模拟信号输入通道13 IN 29 CH12 模拟信号输入通道12 IN
11 CH11 模拟信号输入通道11 IN 30 CH10 模拟信号输入通道10 IN
12 CH9 模拟信号输入通道9 IN 31 CH8 模拟信号输入通道8 IN
13 CH7 模拟信号输入通道7 IN 32 CH6 模拟信号输入通道6 IN
14 CH5 模拟信号输入通道5 IN 33 CH4 模拟信号输入通道4 IN
15 CH3 模拟信号输入通道3 IN 34 CH2 模拟信号输入通道2 IN
16 CH1 模拟信号输入通道1 IN 35 CH0 模拟信号输入通道0 IN
17 AGND 模拟地 IN 36 AGND 模拟地 IN
18 AGND 模拟地 IN 37 AGND 模拟地 IN
19 DGND 数字地 IN
CH0～CH31：USB2010 A/D卡输入通道号（单端方式时）
CH0～CH15：双端模拟信号输入正端 （ 双端方式时）
CH16～CH31：双端模拟信号输入负端 （双端方式时）
在调用InitDeviceAD初始化AD过程中，若用户置硬件参数ADPara.GroundingMode为USB2005_SE_MODE常量时为单端方式，此时所有通道均可被采样，若置硬件参数ADPara.GroundingMode为USB2005_DI_MODE常量时为双端方式，此时，各通道的对应关系如下：
正端CH0+n与负端CH16+n构成双端输入，n为0-15的自然数，即为双端通道号。
如n为0时，则表示为双端通道0由正端CH0（即0+0）与负端CH16(即16+0)构成；
如n为1时，则表示为双端通道1由正端CH1（即0+1）与负端CH17(即16+1)构成；
以次类推。
三、 关于50芯插头XS2开关量输入的管脚定义
管脚号 管脚名称 管脚定义 电气特性 管脚号 管脚名称 管脚定义 电气特性
1 D00 数字量输出通道0 IN 2 DO1 数字量输出通道1 IN
3 D02 数字量输出通道2 IN 4 DO3 数字量输出通道3 IN
5 D04 数字量输出通道4 IN 6 DO5 数字量输出通道5 IN
7 D06 数字量输出通道6 IN 8 DO7 数字量输出通道7 IN
9 D08 数字量输出通道8 IN 10 DO9 数字量输出通道9 IN
11 D010 数字量输出通道10 IN 12 DO11 数字量输出通道11 IN
13 D012 数字量输出通道12 IN 14 DO13 数字量输出通道13 IN
15 DO14 数字量输出通道14 IN 16 DO15 数字量输出通道15 IN
17 DGND 数字地 IN/OUT 18 DGND 数字地 IN/OUT
19 DI0 数字量输入通道0 IN 20 DI1 数字量输入通道1 IN
21 DI2 数字量输入通道2 IN 22 DI3 数字量输入通道3 IN
23 DI4 数字量输入通道4 IN 24 DI5 数字量输入通道5 IN
25 DI6 数字量输入通道6 IN 26 DI7 数字量输入通道7 IN
27 DI8 数字量输入通道8 IN 28 DI9 数字量输入通道9 IN
29 DI10 数字量输入通道10 IN 30 DI11 数字量输入通道11 IN
31 DI12 数字量输入通道12 IN 32 DI13 数字量输入通道13 IN
33 DI14 数字量输入通道14 IN 34 DI15 数字量输入通道15 IN
35 DGND 数字地 IN/OUT 36 DGND 数字地 IN/OUT
37 ECOUT0 计数器0脉冲输出 OUT 38 ECGATE0 计数器0门限输入 IN
39 ECCLK0 计数器0脉冲输入 IN 40 ECOUT1 计数器1脉冲输出 OUT
41 ECGATE1 计数器1门限输入 IN 42 ECCLK1 计数器1脉冲输入 IN
43 ECOUT2 计数器2脉冲输出 OUT 44 ECGATE2 计数器2门限输入 IN
45 ECCLK2 计数器2脉冲输入 IN 46 DGND 数字地 IN/OUT
47 DGND 数字地 IN/OUT 48 CLK 时钟源输出 OUT
49 DGND 数字地 IN/OUT 50 DGND 数字地 IN/OUT
注：CLK为板卡上的2M晶振输出引脚，其输出脉冲周期为0.5uS。
第三节 模入信号的增益设置
本卡数据采集的仪用放大器为INA128，出厂时RX（INA12旁边）未焊装，增益为X1倍，如需增益大于1倍，RX的阻值请参照INA128手册选取，以取得相应的增益：
RX = 49.4K / (G-1)
第四节 短路套设置
A/D电路部分：
1、 模拟信号输入方式选择
2、 模拟信号输入量程选择
第五节 寄存器数据格式
USB2010通过软件函数ReadDeviceAD进行16位读操作，将读入A/D转换结果12位数据，其各位定义如下：
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
× × × × AD11 AD10 AD9 AD8 AD7 AD6 AD5 AD4 AD3 AD2 AD1 AD0 AD0～AD11：为A/D转换结果的12位数据。
×：不用。
USB2010板为双极性模拟输入时的结果数据格式如下表所示：
输入 A/D结果编码(二进制) A/D结果编码(十六进制) A/D结果编码(十进制)
正满度 1111 1111 1111 FFF 4095
正满度－1LSB 1111 1111 1110 FFE 4094
中间值+1LSB 1000 0000 0001 801 2049
中间值（零点） 1000 0000 0000 800 2048
中间值－1LSB 0111 1111 1111 7FF 2047
负满度+1LSB 0000 0000 0001 1 1
负满度 0000 0000 0000 0 0 USB2010板为单极性模拟输入时的结果数据格式发下表所示：
输入 A/D结果编码(二进制) A/D结果编码(十六进制) A/D结果编码(十进制)
正满度 1111 1111 1111 FFF 4095
正满度－1LSB 1111 1111 1110 FFE 4094
零点+1LSB 0000 0000 0001 1 1
零点 0000 0000 0000 0 0 例如：在[-5V，+5V]量程下采集2、3、4三个通道的数据，且分别在这三个通道上输入2.5V，0V，-2.5V的直流电压，那么通过ReadDeviceAD函数取得的值分别是十六进制：0c00，0800，0400。
第六节 模拟输入信号的连接方式
1、单端输入方式：
USB2010板均可按下图连接成模拟电压单端输入方式，16路模拟输入信号连接到CH0～CH15端，其公共地连接到AGND端。
单端输入方式，主要应用于噪声干扰不高的场合
2、双端输入方式：
USB2010板可按下图连接成模拟电压双端输入方式，可以有效抑制共模干扰信号，提高采集精度。16路模拟输入信号正端分别接到CH0～CH15通道，其模拟输入信号负端分别接到CH16～CH31通道，并在距离XS1插座近处，在CH16～CH31端与AGND端各接一只几十KΩ至几百KΩ的电阻（当现场信号源内阻小于100Ω时，该电阻应为现场信号源内阻的1000倍；当现场信号源内阻大于100Ω时，该电阻应为现场信号源内阻的2000倍），为仪表放大器输入电路提供偏置。
双端输入方式，主要应用于噪声干扰高的场合
|
