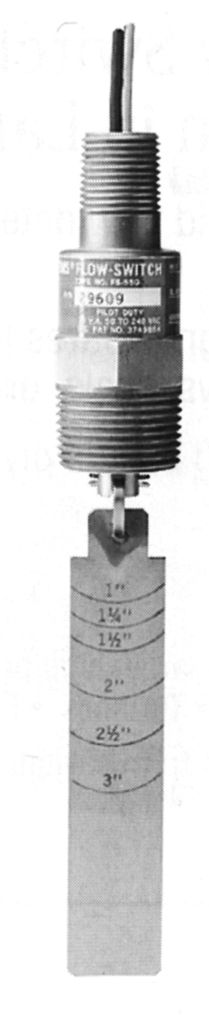

FS-550高压，金属桨片开关
管线尺寸： 1-1/4＂及以上
主要结构材质： 不锈钢或簧铜
设置类型： 固定式
特点：
标准的FS-550开关可双向感应流体有/无流量状态。共有两种桨片长度可以提供。
桨片在安装时要加以修剪，使得开关在设定的流量时动作。当管道中的流量上升
时，桨片开始要绕开关的轴动作。无轮管道的尺寸有多大，其产生的压降都小于
3PSIG。请来电07555－26411809，勿网站直接回复。
性能参数
|
接液材质
外壳 |
黄铜或316不锈钢 |
|
浆片 |
302不锈钢 |
|
弹簧 |
316不锈钢 |
|
其它接液部件 |
陶瓷和特氧隆 |
|
最大工作件压力 |
2000PSIG |
|
压降 |
3PSIG Max |
|
工作温度 |
-30℉~+300℉（-34.4℃~+148.9℃） |
|
设定点精度 |
±25% |
|
开关 |
SPDT，20VA |
|
重复性 |
±5% |
|
电气联接 |
NO，18AWG，24＂长，聚合引线 |

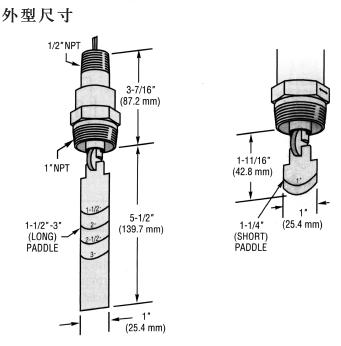

下表显示了在指定流量时使开关动作的桨片长度。管线尺寸近似值标于桨片上
|
|
标于桨片截断处的管道尺寸 |
管线尺寸 |
|
1－1/4″ |
1－1/2″ |
2″ |
2－1/2″ |
3″ |
4″ |
|
近似动作点（Act）和停止动作点（Dec－Act）流量－GPM水 |
|
短桨片 |
1－1/4″ |
5（3） |
13（8） |
22（15） |
29（22） |
－ |
－ |
|
长桨片 |
1－1/2″ |
－ |
15（11） |
28（21） |
3830 |
－ |
－ |
|
2″ |
－ |
－ |
22（15） |
27（20） |
48（38） |
－ |
|
2－1/2″ |
－ |
－ |
－ |
21（14） |
41（26） |
52（39） |
|
3″ |
－ |
－ |
－ |
－ |
31（20） |
45（32） |
|
4″ |
－ |
－ |
－ |
－ |
－ |
39（25） |
对上表所有流量的测试是将开关装在标准的“T”型接头上进行的。对于管径大于5″的应用中流速的计算，一个全长5″的桨片可以在约0.5英尺每秒的流速下使用开关动作。
定购指南
选择开关类型、桨片长度和外壳材质，然后指定相近的部件号。
|
开关类型 |
桨片长度 |
外壳材质 |
开关操作 |
部件号 |
|
标准 |
3-Pin接线盒 |
|
SPDT标准型 |
长 |
黄铜 |
常开或常闭 |
29609 |
56730 |
|
316不锈钢 |
29608 |
56729 |
|
短 |
黄铜 |
30641 |
66914 |
|
316不锈钢 |
30640 |
61189 |
注：建议不要将FS-550开关同1″塑料T型接头一起使用。

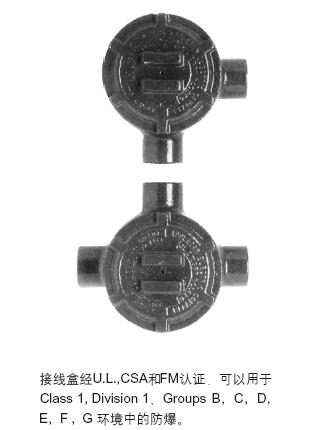

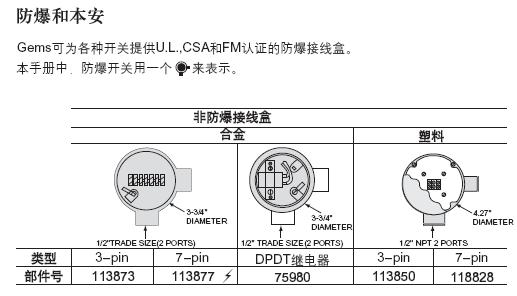

FS-550开关经U.L.认证，可用于Class I,Division2,Groups A,B,C,D,E,F,G的Gems接线盒。

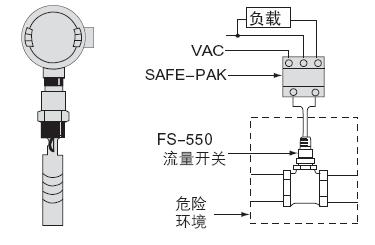

使用Gems SAFE-PAK继电器和安全栅，这些开关可以自动检测有无流量，而且无需防暴外壳和管线即可达到本安防暴。

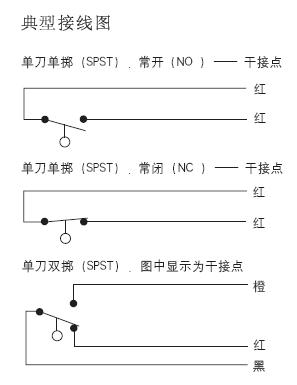

电气数据
Gems液位和流量开关装置中的标准弹簧开关是气密型、磁力式通断型开关。开关为SPST或SPDT，额定值为20VA。Gems液位开关的最大负载特性参见下表。U.L.认证的设备显示的额定值为10VA,20VA或50VA,如下表所示。
开关额定值－最大阻性负载
|
VA |
Volts |
Amps AC |
Amps DC |
|
10通用 |
0-50 |
0.2 |
0.13 |
|
120 |
0.08 |
N.A |
|
100 |
N.A |
0.1 |
|
20实验性负载 |
0-30 |
0.4 |
0.3 |
|
120 |
0.17 |
0.13 |
|
240 |
0.08 |
0.06 |
|
50通用 |
0-50 |
0.5 |
0.5 |
|
120 |
0.4 |
0.4 |
|
240 |
0.2 |
0.2 |
|
100＊ |
120 |
0.8＊＊ |
N.A |
|
240 |
0.4 |
N.A |
＊50VA液位开关和100VA开关无U.L.认证或CSA认证。
＊＊限50,000次操作
在本安安装中，没有其他产品比Gems的齐纳安全栅和SAFE-PAK继电器的工作更出色。这些固态装置无需防爆封装就可以保证整个传感器电路的本安。联锁式继电器可以控制泵开、泵关操作。
|
