| DP4 四位半智能电压、电流测量控制仪表 |
| 1.特点 |
◎三组继电器组态输出
◎隔离电流变送输出（4-20mA）
◎采样速度小于8次/秒
◎带RS485.RS232通信接口
◎具有数据保持或峰值保持功能 |
| 2.型号说明 |
 |
输入AA:交流电流；AV：交流电压；DA:直流电流：DV:直流电压 |
| 通信：缺省：无 2：RS232 4:RS485 |
| P:上下限拨码设定功能 缺省：单显示 |
| I:电流变送输出 缺省：无变送输出 |
| 4位半数字表（缺省电源 90-260V AC,外形尺寸：48H×96W） |
| 例：DP4-IPAA50 即为带拨码设定，变送输出4-20mA,交流50A输入，（配5A互感器） |
| 3.型号种类 |
| [1]交流数字电压表 |
|
型号 |
量程 |
分辨力 |
电压互精度感器PT |
精度 |
|
DP4-PAV20 |
20V |
1mV |
直接输入 |
±0.2%F.S±2Digit |
|
DP4-PAV200 |
200V |
10mV |
直接输入 |
±0.2%F.S±2Digit |
|
DP4-PAV600 |
600V |
100mV |
直接输入 |
±0.5%F.S±2Digit |
|
DP4-PAV3K |
3KV |
1V |
3KV:100V |
±0.5%F.S±2Digit |
|
DP4-PAV10K |
10KV |
1V |
10KV:100V |
±0.2%F.S±2Digit | |
| [2]直流数字电压表 |
|
型号 |
量程 |
分辨力 |
精度 |
|
DP4-PDV0.2 |
200mV |
10uV |
±0.1%F.S±2Digit |
|
DP4-PDV2 |
2V |
100uV |
±0.1%F.S±2Digit |
|
DP4-PDV20 |
20V |
1mV |
±0.1%F.S±2Digit |
|
DP4-PDV200 |
200V |
10mV |
±0.1%F.S±2Digit |
|
DP4-PDV500 |
500V |
100mV |
±0.3%F.S±2Digit | |
| [3]交流数字电压表 |
|
型号 |
量程 |
分辨力 |
电流互感器CT |
精度 |
|
DP4-PAA0.2 |
200mA |
10uA |
直接输入 |
±0.2%F.S±2Digit |
|
DP4-PAA2 |
2A |
100uA |
直接输入 |
±0.2%F.S±2Digit |
|
DP4-PAA20 |
20A |
1mA |
20A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA50 |
50A |
10mA |
50A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA100 |
100A |
10mA |
100A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA150 |
150A |
10mA |
150A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA200 |
200A |
10mA |
200A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA500 |
500A |
100mA |
500A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA1000 |
1000A |
100mA |
1000A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA1500 |
1500A |
100mA |
1500A/5A |
±0.2%F.S±2Digit |
|
DP4-PAA2000 |
2000A |
100mA |
2000A/5A |
±0.2%F.S±2Digit | |
| [4]直流数字电压表 |
|
型号 |
量程 |
分辨力 |
分流器DT |
精度 |
|
DP4-PDA0.0002 |
200uA |
10nA |
直接输入 |
±0.1%F.S±2Digit |
|
DP4-PDA0.002 |
2mA |
100nA |
直接输入 |
±0.1%F.S±2Digit |
|
DP4-PDA0.02 |
20mA |
1uA |
直接输入 |
±0.1%F.S±2Digit |
|
DP4-PDA0.2 |
200mA |
10uA |
直接输入 |
±0.1%F.S±2Digit |
|
DP4-PDA2 |
2A |
100uA |
直接输入 |
±0.1%F.S±2Digit |
|
DP4-PDA20 |
20A |
1mA |
20A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA50 |
50A |
10mA |
50A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA100 |
100A |
10mA |
100A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA150 |
150A |
10mA |
150A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA200 |
200A |
10mA |
200A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA500 |
500A |
100mA |
500A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA1000 |
1000A |
100mA |
1000:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA1500 |
1500A |
100mA |
1500A:75mV |
±0.2%F.S±2Digit |
|
DP4-PDA2000 |
2000A |
100mA |
2000A:75mV |
±0.2%F.S±2Digit | |
| 说明： |
1.测量精度测试环境条件为：温度25±2℃ 相对温度35－85％.
2.交流电流互感器其二次额定电流为5A,交流电压互感器其二次额定电压为100V,交直流电流分流器其二次额定 电压为75mV,其它输入配置订货时注明即可.如：60mV分流器，其中未列之量程输入订货时注明.
3.型号中P参数为可选功能，也可选择其它功能.如：通信、变送等. |
| 3.技术参数 |
| 显示范围 |
±1999 （均值显示，真有效值显示需订做或另选型号） |
| 显示 |
红色数码管（14.2mmH） |
| 频率范围 |
40-200HZ(仅对交流，其它频率订货时注明，如400Hz等) |
| 溢出显示 |
“000”闪动 |
| 极性显示 |
负信号“－”自动显示（只限直流表） |
| 电源 |
90～260V AC 50/60z |
| 控制输出 |
RELAY:常开，常闭触点，容量AC 250V/3A DC 30V/3A COS￠=1 |
| 设定范围 |
±19999 变比可自由设定 |
| 重量 |
约500g | |

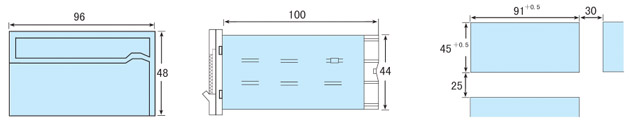

| 4.安装尺寸 |
 |

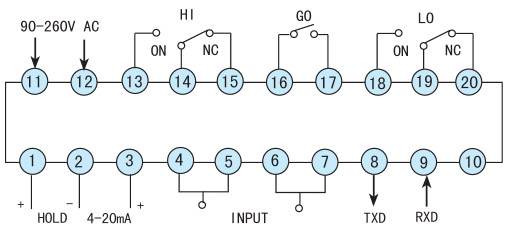

| 5.端子连接 |
|
|
|
注：接线如有变动，按出厂仪表表示接线. |
