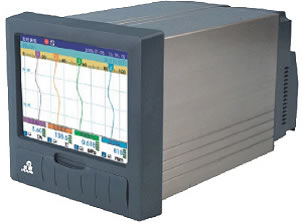

CR8000R彩屏无纸记录仪
简介
CR8000R 12路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输
出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
功能特点
系统
l 采用最新大规模集成电路，国际名厂元器件精心设计；
l 采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；
l 5.7英寸进口SHARP 320×240点阵TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节；
l 全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；
l 新型开关电源，85VAC~265VAC范围内正常工作；
l 集成硬件实时时钟，掉电情况下时钟也能准确运行；
l 提供变送器24VDC隔离配电；
l 全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作；
l 大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
l 12路继电器报警输出。
信号
l 可输入各种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mA、WRe、F1、F2
l 信号全量程精度±0.2%
l 通道间完全隔离
l 可提供隔离配电
l 提供标准4~20mA输出
软件
l 中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
l 工程量显示数值范围宽，可显示5位数值：-9999~19999；
l 报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息；
l 支持流量累积功能；
l 4路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
l 支持真空度科学计数法显示；
l 曲线走纸方式可设定横向或纵向；
l 4组曲线显示可以自由组合，自定义曲线颜色；
l 内置12GB2312二级汉字字库（6500汉字）；
l 全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题；
l 汉字位号、单位自定义组合输入。
通讯
l 标准串行通讯接口：RS-485和RS-232C；
l 10M Ethernet标准RJ45接口；
l 支持标准Modbus RTU通讯协议，标准Modbus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件，无需专用驱动；
l 使用USB接口转存和备份历史记录，支持128M、256M、512M、1G优盘；
l 支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件；
l 外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
总貌画面 棒图画面 实时曲线
报警列表画面 历史曲线 数据转存
系统组态 输入组态 曲线组合
汉字输入 温差补偿 输出组态
仪表外型尺寸及开孔尺寸
技术指标
l 显示器： 5.7英寸进口SHARP320×240点阵TFT高亮度彩色图形液晶显示，CCFL背光，宽视角。
l 基本误差：±0.2%±FS
l 输入规格：全隔离万能输入：1~12通道信号输入，通道间全隔离，隔离电压＞400V。
CR系列万能输入量程表
|
输入类型 |
量程范围 |
输入类型 |
量程范围 |
|
Ⅱ型:0∽10MA,0∽5V |
-9999∽19999 |
热
点
偶 |
B |
-500∽1800℃ |
|
Ⅲ型:4∽20MA,1∽5V |
-9999∽19999 |
S |
0∽1600℃ |
|
20 mV |
0∽20mV |
K |
0∽1300℃ |
|
100 mV |
0∽100mV |
E |
0∽1000℃ |
|
频率FR |
0∽10KHZ |
J |
0∽1000℃ |
|
热
电
阻 |
Cu50 |
-50∽140℃ |
R |
0∽1600℃ |
|
Cu53 |
-100∽140℃ |
N |
0∽1300℃ |
|
Ba1 |
-100∽600℃ |
T |
0∽380℃ |
|
Ba2 |
-100∽600℃ |
WRe5-26 |
0∽800℃ |
|
Pt100 |
-200∽650℃ |
辐射
高温计 |
F1 |
700∽2000℃ |
|
电阻0∽350Ω |
-9999∽19999 |
F2 |
700∽2000℃ |
l 输出规格：配电：12路配电，6组24VDC输出，输出电流50mA/组
12路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点。
最多4路模拟量输出(变送输出或PID输出），4~20mADC,负载电阻＜600Ω
l 补偿运算：蒸汽：根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。
一般气体：温度、压力补偿测量标准体积流量。
天然气： 温度、压力补偿测量标准体积流量。
液体： 温度补偿测量标准体积流量或质量流量。
l 补偿范围：蒸汽：压力 0.1~4.5MPa 温度 100~500℃
密度 0.1~100Kg/m3 比焓 2508~3224KJ/Kg
一般气体：压力 0~60MPa温度 -100~500℃
液体：温度-100~500℃
l 累积范围：0~99999999
l 通讯、打印：通讯接口：RS232C或RS485
波特率： 1200、2400、1800、9600、19200、38400、57600
打印接口：RS232C直接连接串行微型打印机
10M Ethernet标准RJ45接口
l 记录时间：记录间隔：1、2、5、10、15、30、60、120、240秒可选。
记录长度：72小时／笔（记录间隔1秒）-720天／笔（记录间隔4分）
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
30秒 |
1分 |
2分 |
4分 |
|
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
90天 |
180天 |
360天 |
720天 |
l 数据备份和转存： 128M~1G 优盘可选；
l 热电偶冷端补偿误差： ±1℃
l 断电保护：内置FLASH存储器，保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。
l 电源：开关电源85VAC~265VAC、50Hz±5%
l 环境温度：0~50℃
l 环境湿度：0~85%RH
选型
|
CR |
|
集成仪表系列 |
|
80 |
|
设计序列(144×144×252) |
|
万能输入 |
01 |
|
单路输出 |
|
02 |
|
双路输出 |
|
03 |
|
三路输出 |
|
04 |
|
四路输出 |
|
05 |
|
五路输出 |
|
06 |
|
六路输出 |
|
07 |
|
七路输出 |
|
08 |
|
八路输出 |
|
09 |
|
九路输出 |
|
10 |
|
十路输出 |
|
11 |
|
十一路输出 |
|
12 |
|
十二路输出 |
|
频率
输入 |
N |
|
无要求 |
|
F01-F02 |
*万能输入+频率输入≤12 |
频率信号输入数量 |
|
|
R |
|
5.7"真彩无纸记录仪 |
|
CR |
万能输入≤8 |
圆图无纸记录仪 |
|
继电器
报警输出 |
可组态 |
00 |
|
无 |
|
01 |
|
一路 |
|
02 |
|
二路 |
|
03 |
|
三路 |
|
04 |
|
四路 |
|
05 |
|
五路 |
|
06 |
|
六路 |
|
07 |
|
七路 |
|
08 |
|
八路 |
|
09 |
|
九路 |
|
10 |
|
十路 |
|
11 |
|
十一路 |
|
12 |
|
十二路 |
|
占用9～12
通道功能 |
*频率输入在9~12通道不能与其他信号混接
*变送输出数量+调节输出数量≤4 |
N |
|
无要求 |
|
A1 |
|
1路变送输出 |
|
A2 |
|
2路变送输出 |
|
A3 |
|
3路变送输出 |
|
A4 |
|
4路变送输出 |
|
|
N |
|
无要求 |
|
C1 |
|
1路PID调节输出 |
|
C2 |
|
2路PID调节输出 |
|
C3 |
|
3路PID调节输出 |
|
C4 |
|
4路PID调节输出 |
|
通讯/打印
功能 |
|
0 |
|
无 |
|
1 |
|
RS-232C通讯 |
|
2 |
|
RS-485通讯 |
|
3 |
|
RS-232C打印 |
|
以太网
通讯 |
|
N |
|
无 |
|
E |
|
以太网通讯 |
|
配电输出 |
|
N |
|
无 |
|
P |
|
DC24V配电输出 |
|
流量积算 |
|
0 |
|
无 |
|
1 |
|
无温压补偿的流量积算 |
|
2 |
|
带温压补偿的流量积算 |
|
USB
转存功能 |
|
/O |
|
无 |
|
/U |
|
USB转存功能 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
仪表接线端子
注:频率输出将占9-12通道.
|
