FLT9110雷达物位计
FLT9100脉冲时域反射物位计可以测量液体、粘稠物及固体的距离、物位及体积。适用于电力、冶金、石油、化工、建材、食品、医药、水利、市政等行业，并且可以在高温、高压、腐蚀性、高粉尘的环境中使用。
应用
1、 应用领域：电力、冶金、石油、化工、建材、食品、医药、水利、市政
2、 适应场所：池、罐、仓、塔、槽、釜
3、 适用介质：水、各种污水、化学药剂、石油原油、石油成品油、液化石油气、原煤、
煤粉、煤浆、水泥、催化剂、矿石、玻璃、谷物等各种液体、固体、浆体。
特点
1、测量结果不受泡沫、粉末、蒸汽等外界干扰的影响；
2、测量结果不受介质密度变化、工作压力变化、工作温度与介电常数偏离、
环境温度及压力；变化、容器的形状等因素的影响；
3、采用了特有的动态增值优化技术，可以对回波信号的局部进行放大分析；
4、卫生安置适用于食品行业；
5、具有远程配置功能可选（需增加GSM/CDMA模块）
工作原理
FLT9110系列物位计以脉冲时域反射为原理为基础。超窄脉冲信号沿着钢性或柔性的导体发射，电磁波与被测物体表面相遇，一部分被反射，通过计算返回时间即可测量液位。介质的的介电常数越高，反射越显著。沿导体传输的微波以光的速度在介质中传输，因此与超声波相比，发射与反射波能量无任何衰减，比其它声波、电磁波强得多，泡沫、粉尘、蒸汽等外界干扰对其测量无影响。同时也不受介质密度变化、工作压力变化、工作温度与介电常数偏离、环境温度及压力变化、容器的形状等的影响。FLT9110系列变送器采用动态增益优化技术，这意味着变送器能够自动调整增益，使之在每个应用场合自动的最大限度的提高信号的信噪比，这样做增强了测量的可靠性和测量的性能。
FLT9110独有的先进设计，保证了更高的信号动态特性和更高的时间基准稳定性，从而使其具有更优的重复性和更高的可靠性。
|
|
4m单缆 |
8m单缆 |
单杆 |
双杆 |
同轴 |
双缆 |
|
最大测
量高度 |
4m |
|
|
☆ |
☆ |
|
|
|
6m |
|
8m |
|
|
|
|
|
☆ |
|
24m |
|
液体 |
普通液体 |
☆ |
|
☆ |
☆ |
☆ |
☆ |
|
液化石油气 |
|
液化天然气 |
|
|
|
☆ |
☆ |
☆ |
|
高粘度液体 |
|
易结晶液体 |
☆ |
|
☆ |
|
|
|
|
高腐蚀性液体 |
|
泡沫 |
☆ |
|
☆ |
|
☆ |
|
|
搅动的液体 |
|
容器内有喷液 |
|
|
|
|
☆ |
|
|
储罐 |
|
安装在旁通室 |
☆ |
|
☆ |
☆ |
☆ |
☆ |
|
小直径短脖 |
|
长短脖 |
|
|
|
☆ |
☆ |
☆ |
|
导波管 |
|
液面测量 |
|
|
|
☆ |
☆ |
☆ |
|
固体 |
粉末 |
|
颗粒 |
|
☆ |
|
|
|
|
技术参数
|
输入量 |
最小罐高度 |
0.15m |
|
电缆类型 |
单缆4mm |
双缆4mm |
同轴28mm |
单杆8mm |
|
测量范围 |
24m |
24m |
6m |
3m |
|
上部盲区 |
400mmεr＜100 |
300mmεr＜10 |
0mm |
400mm |
|
300mmεr≥10 |
150mmεr≥10 |
|
下部盲区 |
100mm |
100mm |
100mm |
100mm |
|
输出量 |
模拟输出 |
4-20mA,HART |
|
故障输出 |
３.6mA或22mA |
|
负载抗阻 |
0-750Ω |
|
电源 |
供电电压 |
二线制技术，24VDC18-35VDC,用于危险任务版本≤28V |
|
电器接口 |
DIN,M16×1.5 |
|
测量精度 |
灵敏度 |
±1mm |
|
精度 |
固体测量 |
±20mm |
|
液体测量 |
±5mm |
|
测量精度 |
环境温度 |
-40℃~+50℃ |
|
储存温度 |
-40℃~+80℃ |
|
法兰温度 |
-40℃~+90℃,-40℃~+200℃（高温型求） |
|
工作压力 |
0~16bar，0~40bar（高压型） |
|
|
单探头 |
≤2.3 |
|
介电常数 |
双探头 |
≤1.8 |
|
|
同轴探头 |
≤1.5 |
|
过程连接 |
螺纹 |
G1″,NPT″ |
|
法兰 |
DN25……DN150PN40/PN16.ANSI 1″……8″150Lb/300Lb |
|
认证 |
ATEX防暴 |
Eexia IIC T6 |
|
等级防护 |
IP67 |

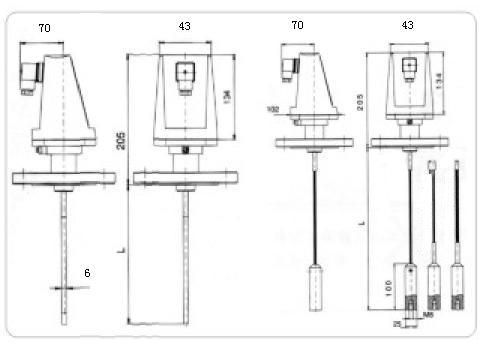

外形尺寸
电气连接

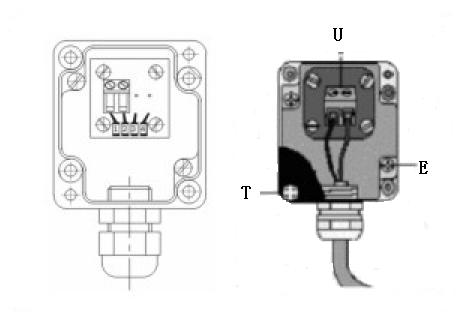

M 16接线端子
1、拧去4个螺丝T，并移去扣盖；
2、连接电缆的末端，无极性要求；
3、重新扣好盒盖。

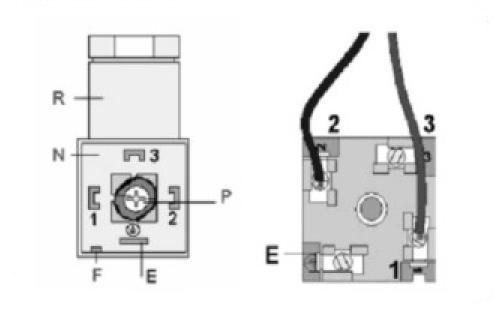

DIN接线端子
1、取下螺丝P，并从信号转换器拔取插头；
2、将N件和R件分开（将一字螺丝刀插入缝隙F）；
3、连接电流环到端子1和2（不分极性），用套管保护电缆末端，端子3和E悬空；
4、将N件和R件重新装在一起；
5、装上垫圈，插入连接器插头R，并将螺丝P拧回原位。
普通安装

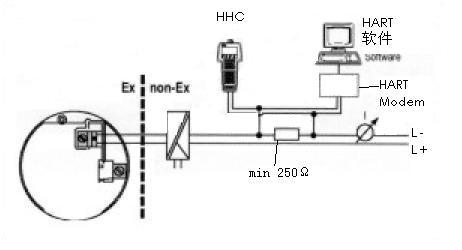

本安安装
订货选型
|
订货编号 |
XXX：普通订货
其它：特殊订货（本表只适合普通订货场合使用，特殊订货请与经销商联系） |
|
附加码 |
|
01~99： 订货信息 |
|
探头类型 |
|
|
0 不带
1 单缆探头d=4mm ≤24m
2 单缆探头d=8mm ≤24m
3 双缆探头 ≤35m
4 单杆探头 ≤3m
5 同轴探头 ≤6m |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接
（欧标） |
|
|
|
M G1” 螺纹
N NPT 1” 螺纹
O NPT 1 1/2” 螺纹
P DN50 PN40DIN法兰
Q DN80 PN16DIN法兰
R DN100 PN16DIN法兰
S DN150 PN16DIN法兰
T 2” 150Ib RF ANSI B16.5
U 2 1/2” 150Ib RF ANSI B16.5
V 3 1/2” 150Ib RF ANSI B16.5
W 4” 150Ib RF ANSI B16.5
X 6” 150Ib RF ANSI B16.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
材料 |
|
|
|
|
0 HC22
1 HC276
2 316
3 316L
4 FEP
5 PVDF（非E×）
6 PVC（非E×） |
|
重锤 |
|
|
|
|
|
A 不带
B 标准重锤 D25 D25×100mm
C 用于双缆重锤 D45×60mm
D 用于单缆重锤（粉末）D12×1500mm
E 哈式合金HC276 D25×100mm
F 套筒螺母（紧固设备）
G 环（卡盘）
H 哈式合金HC22 D25×100mm |
|
工作压力 |
|
|
|
|
|
|
8 1.6Mpa16bar
6 4.0Mpa40bar |
|
密封温度 |
|
|
|
|
|
|
|
Q Viton-20℃-130℃
S Viton+散热片（-40℃-200℃）
T 氟硅胶+散热片 （-40℃-250℃） |
|
电气接口 |
|
|
|
|
|
|
|
|
1 DIN连接
2 M16连接 |
|
外壳材料 |
|
|
|
|
|
|
|
|
|
M 涂敷聚亚胺酯的铝合金金属（IP68）
N 塑料（IP66/IP67） |
|
认证 |
|
|
|
|
|
|
|
|
|
|
5没有
6 FM（防爆型）
7 CSA（防爆型）
8 ATEX（防火型（
9 CENELEC（1G或者1/2D |
|
温度 |
|
|
|
|
|
|
|
|
|
|
|
X 标准型
Y 高温型 |
|
探头长度 |
|
|
|
|
|
|
|
|
|
|
|
|
00000~35000，单位毫米 |
|
FLT9100 |
XXX |
01 |
0 |
A |
0 |
A |
0 |
A |
0 |
A |
0 |
A |
0600 |
|
