产品介绍： |

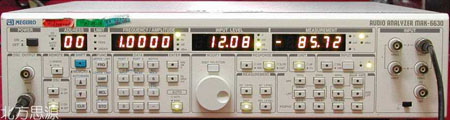

音频分析仪 Meguro MAK-6630
厂家: 日本目黑
尺寸: 43×10×46 cm
重量: 12kg
本机是具有DDS音频信号源及交流(AC)电压测量,直流(DC)电压测量,失真测量,频率测量,信噪比(S/N)测量,等功能的音频分析仪,只要拥有本机即可测量所有的音频特性。
本机配备了数字音频用的20KHz和15KHz低通滤波器,还配备了可连接任意外接滤波器的输入输出端口。利用本机的存储功能和上下限判定功能,程序自动执行等功能,以及GP-IB、RS-232C,外部控制EXT.I/O等端口即可达到自动测量的效果。
特点
- 信号源部分采用高精度、可高速切换的DDS方式。
- 信号源和测量部分是同一个系统,但通过内置的信号转换器可同时输入和输出2个通道的信号。并可利用BTL放大器等的输出端子,将输入转换为平衡方式。
- 标准配备有HPF(100Hz,200Hz,400Hz),LPF(30kHz,80kHz),PRE LPF(15kHz,20kHz) ,PSOPHO(听感补正)IEC-AUDIO、CCIR/ARM,DIN-AUDIO,外部滤波器输入输出端子(可连接任意外部滤波器)。
- 频率测量范围是10Hz～110kHz(自动/手动)。
- 交流电压测量范围是0.1mV～100V(7档)(自动/手动),精度±0.4dB(1kHz时)以内,频率范围10Hz～110kHz。
- 直流电压测量范围是30mV fs～100V fs(自动/手动)
- 失真测量频率范围是10Hz～110kHz(自动/手动),并拥有测量数字音频产品1.0mVrms信号的高感度功能。
- AC电平测量时,可显示相对于基准值的相对值。
- 备有存储功能(最多可保存100组测量条件),上下限判定功能,程序自动执行功能。
- 标准配置GP-IB,RS-232C,外部控制EXT.I/O,可很简单地实现自动化测量功能。
规格：
|
振荡器部分 |
| 频率范围 |
10Hz ～ 110kHz (4档) |
| 设定分辨率 |
0.1Hz (10Hz ～ 200Hz)
1Hz (201Hz ～ 2kHz) 10Hz (2.01kHz ～ 20kHz)
100Hz (20.01kHz ～ 110kHz) |
| 频率设定精度 |
±2%以内 |
| 输出通道 |
分配式2通道输出 |
| 输出范围 |
20dBV (OPEN)
14dBV (600Ω终端时) +20 ～ -79.9dBV (OPEN) |
| 电平设定分辨率 |
0.1dB |
| 输出精度 |
±0.4dB (1kHz基准) |
| 输出阻抗 |
600Ω |
| 频率特性 |
+20dBV ～ -70dBV (OPEN)
±0.4dB 20Hz ～ 20kHz (1 kHz基准) ±0.8dB 10Hz ～ 110kHz (1 kHz基准) |
| 失真率 |
3.16Vrms (typ.)
-100dB以下 10 Hz ～ 15 kHz (80 kHz BW) -90dB以下15.1 kHz ～ 20 kHz (80 kHz BW)
-80dB以下10 Hz ～ 110 kHz (500 kHz BW) |
|
测量功能 |
| 频率测定 |
|
| 范围 |
10Hz ～ 110kHz (4档) |
| 表示／分辨率 |
频率≥100 Hz : 5位 数字表示
频率< 100 Hz : 0.01 Hz |
| 精度 |
±5×10-5 ±1数字 |
| 输入范围 |
25mV(rms) ～ 100.0V(rms) |
| AC电平 测定 |
| 测定通道 |
切换式2通道 |
| 输入方式 |
非平衡 及 平衡输入 |
| 2通道间分离度 |
80dB以上 (at 1 kHz) |
| 输入阻抗 |
100kΩ以上 |
| 频率范围 |
10Hz ～ 110kHz |
| 測定范围 |
7档 0.316mV ～ 100V (自动/手动) |
| 表示单位 (m)V |
表示单位 dBV |
表示单位 dBm |
| 100.0V |
40.0dBV |
42.2dBm |
| 31.6V |
30.0dBV |
32.2dBm |
| 3.16V |
10.0dBV |
12.2dBm |
| 316.0mV |
-10.0dBV |
-7.8dBm |
| 31.6mV |
-30.0dBV |
-27.8dBm |
| 3.160mV |
-50.0dBV |
-47.8dBm |
| 0.316mV |
-70.0dBV |
-67.8dBm | | |
| 有效测定范围 |
0.0316mV (-90dB) ～ 100V (40dB) |
| 精度 |
±0.4dB以内 40 dBV ～ -70dBV (at 1 kHz) |
| 频率特性 |
40dBV ～ -70dBV
±0.8dB以内 (10 Hz ～ 110 kHz) 1kHz基准
±0.4dB以内 (20 Hz ～ 80 kHz) 1kHz基准 |
| 测定分辨率 |
满刻度值的0.1%(各档) |
| DC电平测定 |
| 测定通道 |
1通道 |
| 输入阻抗 |
100kΩ以上 |
| 测定范围 |
300mV FS ～ 100V FS (4档) |
| 精度 |
满刻度值的 ±0.5% |
| 测定分辨率 |
满刻度值的0.1% |
|
失真率测定 |
| 频率 |
10Hz ～ 110kHz (自动/手动) |
| 测定分辨率 |
满刻度值的0.1% |
| 输入范围(7档) |
| 表示单位 (m) V |
表示单位 dBV |
表示单位 dBm |
| 100.0V |
40.0dBV |
42.2dBm |
| 31.6V |
30.0dBV |
32.2dBm |
| 10.0V |
20.0dBV |
22.2dBm |
| 3.16V |
10dBV |
12.2dBm |
| 1.0V |
0dBV |
2.2dBm |
| 0.316V |
-10.0dBV |
-7.8dBm |
| 0.1V |
-20.0dBV |
-17.8dBm | | |
| 测定范围(7档) |
| 表示单位(%) |
表示单位(dBV) |
| 31.6% |
-10dB |
| 10.0% |
-20dB |
| 3.16% |
-30dB |
| 1.0% |
-40dB |
| 0.316% |
-50dB |
| 0.1% |
-60dB |
| 0.0316 |
-70dB | | |
| 残留失真率 |
3.16Vrms(typ.)
-100 dB以下 (10 Hz ～ 15 kHz 80 kHz BW)
-90 dB以下 (15.1 kHz ～ 20 kHz 80 kHz BW)
-80 dB以下 (10 Hz ～ 110 kHz 500 kHz BW) |
| 测定输入范围 |
0.1V(rms) ～ 100V (rms) |
| 精度 |
±1dB以内 20Hz ～ 20kHz |
| 第2高次谐波偏差 |
±3dB以内 10Hz ～ 110kHz |
| 数字音频用附加放大器 |
60dB |
|
滤波器 |
| HPF |
100 Hz,200 Hz,400 Hz |
| LPF |
30 kHz,80 kHz |
| PRE LPF |
15 kHz,20 kHz |
| PSOPHO(听感补偿) |
CCIR/ARM,DIN-AUDIO,IEC-A |
| EXTERNAL |
EXT |
|
其他 |
| 存储功能 |
100个(记忆码 : 00 ～ 99) |
| 外部接口 |
GP-IB,RS-232C,EXT.I/O |
|
