本软件针对滴塑机和点胶机而开发的图形处理软件，可读取dxf文件及G代码文件；并且自身也可绘制图形，再经过某些处理后，将图形数据转成专用代码传到机器上。此软件主要有以下特点：
1． 读取AutoCad软件及相关软件生成的dxf文件，行业通用的G代码文件。
2． 强大的图形编辑功能，可绘制点、线、弧、圆、椭圆、矩形、跑道形、正多边形等，可对读入的文件进行图形属性的设置，图形的编辑。

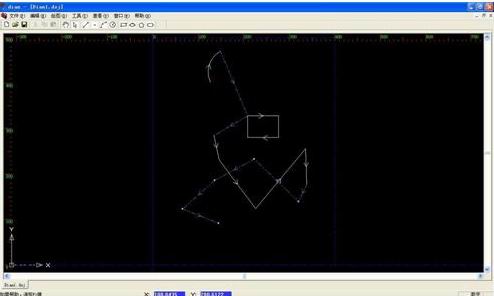

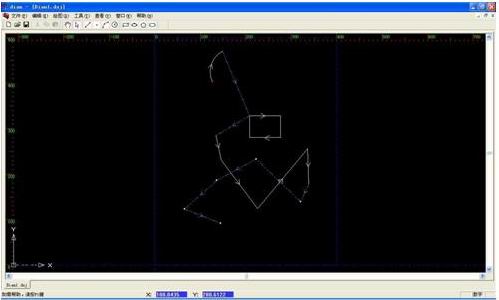

3． 方便的图形查看，利用鼠标滚轮放大、缩小，可进行适应窗口、适应图形查看，并且显示区有刻度显示，根据加工顺序显示图形路径。
4． 根据路径远近自动优化排序，可设定加工范围，加工参数，连接机器方便传输数据。
5. 强大的扩展功能，可根据用户需求制定相应的功能扩展。
可读取文件：
可打开Dxf文件，G代码文本文件，dsj文件（本软件格式）。

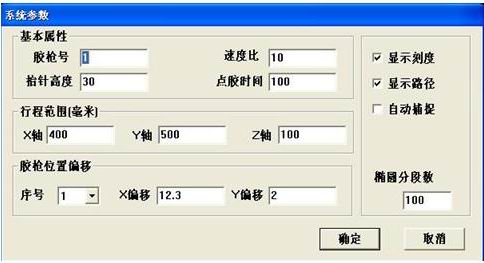

系统参数：
使用此项可设置一些系统默认的参数，基本属性，行程范围，是否显示刻度，是否显示路径，椭圆分段数---传输时将椭圆分成多少段小直线。自动捕捉选择此项后，绘制图形时，可自动捕捉其它图形的关键点（起点，终点，中心等），进行弧或线的移动时也进行捕捉，捕捉精度默认10像素以内。胶枪位置偏移，图形绘制时应以一个胶阀为基准，设置其它胶阀对它的偏移值，进行数据下载时，不用再改变图形。
阀色设定：
设置胶阀中胶对应的颜色。当对应图形胶枪号改为1时显示对应颜色橙色，改为2时显示对应颜色黄色。绘制图形时，按Ctrl+键盘上的数字键1~8可改变胶枪号，显示对应颜色图形。
|
