产品介绍： |
FS-580高压浆片式流量开关
典型应用
●HVAC ●制冷机组冷却系统
●压缩机 ●热交换系统
●涡轮机 ●发动机
●蒸汽锅炉 ●电子管
●泵出水监测
特点
■超1”至8”管道均适用 ■预涂螺纹胶
■即可用于冷水也可用于热水系统 ■1”外管螺纹连接,容易安装
■全密封防水设计 ■微动开关触点,开关容量大
■3年质保 ■符合ROHS标准
■符合CE标准
■采用锻造黄铜,锡青铜,不锈钢和高强度耐热工程塑料构件,可靠耐用
FS-580流量开关是专为HVAC和制冷机应用设计的。独特的波纹管结构使得开关灵敏可靠，微动开关触点具有高开关能力。
工作原理
当管道中的液体静止时，开关保持一种状态（一路常开，一路常闭）。当液体流动达到设定的流量值，推动浆片偏转，驱动微动开关，开关将翻转。常开点将闭合，常闭点将断开。
性能参数
|
外壳 |
压铸铝合金喷漆 |
|
浆片 |
不锈钢 |
|
波纹管 |
锡青铜 |
|
接口 |
黄铜 |
|
重量 |
约0.8Kg |
|
设定点精度 |
±15% |
|
重复性 |
±5% |
|
机械寿命 |
1000000次 |
|
工作寿命 |
500000次 |
|
最大工作压力 |
1.2Mpa |
|
耐压 |
1.7Mpa |
|
破裂压 |
2.5Mpa |
|
开关能力 |
SPDT 250VAC,6(3)A或15(6)A |
|
最高介质温度 |
110℃ |
|
工作温度 |
-40~80℃ |
管道直径、浆片长度与流量设定点的关系
|
管道直径
（in） |
浆片长度
（mm） |
最小流量设定(m3/h)
(出厂默认值) |
最大流量设定(m3/h) |
|
开关动作 |
开关复位 |
开关动作 |
开关复位 |
|
1” |
34 |
0.9 |
0.4 |
2. |
1.5 |
|
11/4” |
34 |
1.2 |
0.6 |
2.6 |
1.9 |
|
11/2” |
57 |
1.6 |
0.9 |
3.3 |
2.6 |
|
2” |
57 |
3.2 |
2.2 |
7.1 |
5.1 |
|
21/2” |
88 |
4.2 |
3.5 |
8 |
7 |
|
3” |
88 |
6.3 |
5.7 |
12 |
10.5 |
|
4” |
88 |
13.5 |
12. |
28 |
26 |
|
5” |
167 |
12.1 |
9 |
30 |
28 |
|
6” |
167 |
17.2 |
12 |
35 |
32 |
|
8” |
167 |
42 |
36 |
90 |
85 |

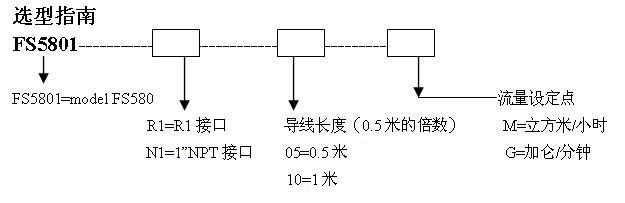

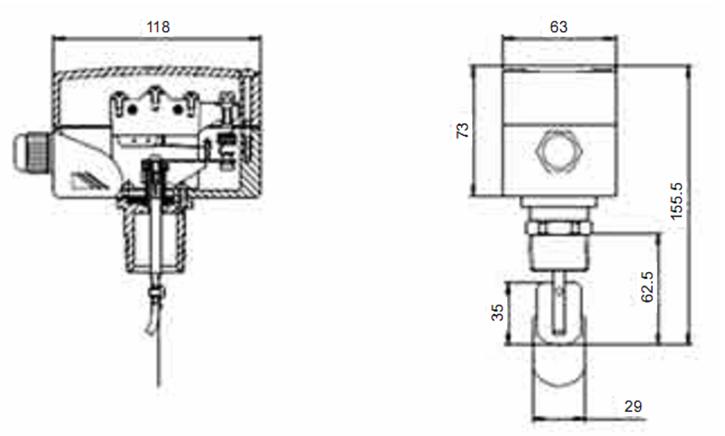

外形图
接线图
|
