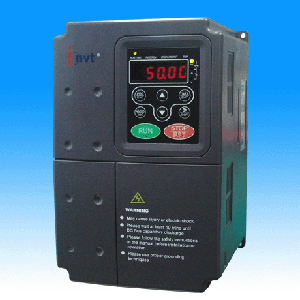

CHV系列变频器采用ARM（32位）+DSP（16位）双CPU控制系统，完成真正的电流矢量控制，与V/F控制相比，矢量控制有更大的优越性。

二、模块化结构

CHV系列变频器，遵循模块化设计理念，为客户营造个性化的使用选择；根据不同的行业应用的特点，设计不同的多功能扩展卡，将行业应用的解决方案内置于扩展卡中，用户仅需要一块扩展卡，便能获得行业专用变频器的功能，真正做到低成本实现用户定制的系统。
模块名称 功能说明
独立外引键盘 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视
 LED外引键盘：为简易型键盘，可实现本机键盘的所有功能
 LCD外引键盘：提供中文显示，并且内嵌参数快速拷贝功能
串行通讯接口卡 提供RS232和RS485双物理通讯接口
 R232采用标准的D9母座，方便用户的连接
 开放式的三孔RS485接口，两种通讯模式可以用跳线任意切换
PG卡 接收由编码器测速反馈的高速脉冲，实现高精度闭环矢量控制
 兼容差动式输入、推挽式输入和集电极开路式输入
 分频系数可通过拨码开关自由选择
 与编码器直接软线连接
注塑机控制卡 对压力、流量信号进行采集与处理，实现注塑机节能专用变频器功能
供水控制卡 实现供水压力闭环，多泵自动切换，休眠，定时供水等功能
IO扩展卡 提供更多的输入输出端子，极大增强变频器的外围功能
张力控制卡 实现张力控制专用变频器功能，如卷绕，收放控制和拉伸等
三、主要技术参数

1、输出频率范围：0.00~600.00Hz
2、速度控制方式：无PG矢量控制（SVC）、有PG矢量控制（VC）、V/F控制
3、指令通道方式：操作面板、端子控制、远程通讯控制
4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、脉冲频率给定、远程通讯给定、多段速给定、简易PLC给定、PID闭环给定等。可实现给定的组合和给定方式的相互切换，方便现场调试及复杂工艺的要求。
5、起动转矩大：0.5Hz/150% (SVC)、 0Hz/180% (VC)
6、载波频率范围：1.0K～16.0KHz；可根据温度和负载特性自动调整
7、速度控制精度：±0.5%最高速度 (SVC)；±0.1%最高速度 (VC)
8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
9、转矩控制：多种转矩指令设定方式，可实现真正的张力控制
10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
11、多功能QUICK/JOG键：可做多功能按键使用，满足用户的多种应用要求
12、所有的输入、输出端子皆为可编程的，方便用户的使用
13、高速脉冲输入、输出功能：可实现定长控制和脉冲计数
四、CHV变频器系列

CHV变频器系列见表一
变频器型号 输入电压 额定输出功率（KVA） 额定输入电流 额定输出电流 适配电机
   （A） （A）
CHV100-0R7G-2 　 0.75 5 4.5 0.75
CHV100-1R5G-2 　 1.5 7.7 7 1.5
CHV100-2R2G-2 三相220V 2.2 11 10 2.2
CHV100-004G-2 范围： 3.7 17 16 3.7
CHV100-5R5G-2 -0.3 5.5 21 20 5.5
CHV100-7R5G-2 　 7.5 31 30 7.5
CHV100-011G-2 　 11 43 42 11
CHV100-015G-2 　 15 56 55 15
CHV100-018G-2 　 18.5 71 70 18.5
CHV100-022G-2 　 22 81 80 22
CHV100-030G-2 　 30 112 110 30
CHV100-037G-2 　 37 132 130 37
CHV100-045G-2 　 45 163 160 45
CHV100-1R5G-4 　 1.5 5 3.7 1.5
CHV100-2R2G-4 　 2.2 5.8 5 2.2
CHV100-004G-4 　 3.7 10 9 3.7
CHV100-5R5G-4 　 5.5 15 13 5.5
CHV100-7R5G-4 三相380V 7.5 20 17 7.5
CHV100-011G-4 范围： 11 26 25 11
CHV100-015G-4 -0.3 15 35 32 15
CHV100-018G-4 　 18.5 38 37 18.5
CHV100-022G-4 　 22 46 45 22
CHV100-030G-4 　 30 62 60 30
CHV100-037G-4 　 37  76 75 37
CHV100-045G-4 　 45 90 90 45
CHV100-055G-4 　 55 105 110 55
CHV100-075G-4 　 75 140 150 75
CHV100-090G-4 　 90 160 176 90
CHV100-110G-4 　 110 210 210 110
CHV100-132G-4 　 132 240 250 132
CHV100-160G-4 　 160 290 300 160
CHV100-185G-4 　 185 330 340 185
CHV100-200G-4 　 200 370 380 200
CHV100-220G-4 　 220 410 415 220
CHV100-250G-4 　 250 460 470 250
CHV100-280G-4 　 280 500 520 280
CHV100-315G-4 　 315 580 600 315
五、可靠性设计

1、全系列独立风道设计
全系列独立风道
散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单
极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
2、宽电网电压设计
电网输入电压在-15%~15%，变频器可安全运行，用户无须其他处理
3、15KW以上CHV系列变频器标准配备直流电抗器
提高输出侧功率因数
提高整机效率及热稳定
有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰
4、超强的保护功能
为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护
提供故障自动复位功能，方便常规故障的自动排除
内置雷击过流保护装置，有效提高对于感应雷的自我保护功能
5、标准的制造平台
具有防静电、防腐蚀、防粉尘的三防漆处理工艺
专业化流水生产线
严格的生产管理制度
