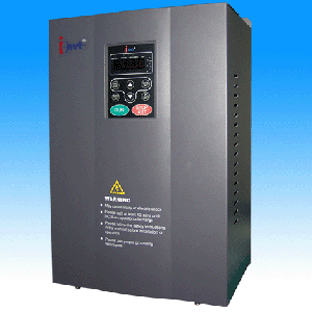

CHE系列变频器采用DSP控制系统，完成真正的无速度传感器矢量控制（开环矢量控制），与V/F控制相比，矢量控制有更大的优越性。
二、经济型结构

CH E系列变频器为简易型变频器，主要面向配套客户，能满足大部分客户的功能需求。
功能模块名称 功能说明
独立外引键盘 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视
 LED外引键盘：为简易型键盘，可实现本机键盘的所有功能
 LCD外引键盘：提供中文显示，并且内嵌参数快速拷贝功能
串行通讯功能 提供RS485物理通讯接口
 内嵌MODBUS RTU和ASCⅡ两种通讯模式
端子功能 提供丰富的端子控制功能供用户自由选择
三、主要技术参数

1、输出频率范围：0.00~600.00Hz
2、速度控制方式：无PG矢量控制（SVC）、V/F控制
3、指令通道方式：操作面板、端子控制、远程通讯控制
4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、远程通讯给定、多段速给定、PID闭环给定等。
5、起动转矩大：0.5Hz/150% (SVC)
6、载波频率范围：1.0K～15.0KHz；
7、速度控制精度：±0.5%最高速度 (SVC)；
8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
9、自动限流：能限制电机电流的最大值，从而可靠地保护变频器和电机
10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
11、多功能QUICK/JOG键：可做多功能按键使用，满足用户的多种应用要求
12、所有的输入、输出端子皆为可编程的，方便用户的使用
四、CHE变频器系列

CHE变频器系列见表1
变频器型号 输入电压 额定输出功率（KW） 额定输入电流 额定输出电流 适配电机
   （A） （A）
CHE100-0R4G-S2 单相220V 0.4 5.4 2.3 0.4
CHE100-0R7G-S2 范围： 0.75 8.2 4.5 0.75
CHE100-1R5G-S2 -0.3 1.5 14.2 7 1.5
CHE100-2R2G-S2 　 2.2 23 10 2.2
变频器型号 输入电压 额定输出功率（KVA） 额定输入电流 额定输出电流 适配电机
   （A） （A）
CHE100-0R7G-2 　 0.75 5 4.5 0.75
CHE100-1R5G-2 　 1.5 7.7 7 1.5
CHE100-2R2G-2 三相220V 2.2 11 10 2.2
CHE100-004G-2 范围： 3.7 17 16 3.7
CHE100-5R5G-2 -0.3 5.5 21 20 5.5
CHE100-7R5G-2 　 7.5 31 30 7.5
CHE100-011G-2 　 11 43 42 11
CHE100-015G-2 　 15 56 55 15
CHE100-018G-2 　 18.5 71 70 18.5
CHE100-022G-2 　 22 81 80 22
CHE100-030G-2 　 30 112 110 30
CHE100-037G-2 　 37 132 130 37
CHE100-045G-2 　 45 163 160 45
CHE100-0R7G-4 　 0.75 3.4 2.5 0.75
CHE100-1R5G-4 　 1.5 5 3.7 1.5
CHE100-2R2G-4 　 2.2 5.8 5 2.2
CHE100-004G/5R5P-4 　 4.0/5.5 10月15日 9月13日 4.0/5.5
CHE100-5R5G/7R5P-4 三相380V 5.5/7.5 15/20 13/17 5.5/7.5
CHE100-7R5G/011P-4 范围： 7.5/11.0 20/26 17/25 7.5/11.0
CHE100-011G/015P-4 -0.3 11.0/15.0 26/35 25/32 11.0/15.0
CHE100-015G/018P-4 　 15.0/18.5 35/38 32/37 15.0/18.5
CHE100-018G/022P-4 　 18.5/22.0 38/46 37/45 18.5/22.0
CHE100-022G/030P-4 　 22.0/30.0 46/62 45/60 22.0/30.0
CHE100-030G/037P-4 　 30.0/37.0 62/76 60/75 30.0/37.0
CHE100-037G/045P-4 　 37.0/45.0 76/90 75/90 37.0/45.0
CHE100-045G/055P-4 　 45.0/55.0 90/105 90/110 45.0/55.0
CHE100-055G/075P-4 　 55.0/75.0 105/140 110/150 55.0/75.0
CHE100-075G/090P-4 　 75.0/90.0 140/160 150/176 75.0/90.0
CHE100-090G/110P-4 　 90.0/110.0 160/210 176/210 90.0/110.0
CHE100-110G/132P-4 　 110.0/132.0 210/240 210/250 110.0/132.0
CHE100-132G/160P-4 　 132.0/160.0 240/290 250/300 132.0/160.0
CHE100-160G/185P-4 　 160.0/185.0 290/330 300/340 160.0/185.0
CHE100-185G/200P-4 　 185.0/200.0 330/370 340/380 185.0/200.0
CHE100-200G/220P-4 　 200.0/220.0 370/410 380/415 200.0/220.0
CHE100-220G/250P-4 　 220.0/250.0 410/460 415/470 220.0/250.0
CHE100-250G/280P-4 　 250.0/280.0 460/500 470/520 250.0/280.0
CHE100-280G/315P-4 　 280.0/315.0 500/580 520/600 280.0/315.0
CHE100-315G/350P-4 　 315.0/350.0 580/620 600/640 315.0/350.0

五、可靠性设计

1、全系列独立风道设计
全系列独立风道
散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单
极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
2、宽电网电压设计
电网输入电压在-15%~15%，变频器可安全运行，用户无须其他处理
3、7.5KW以上CHE系列变频器标准配备直流电抗器
提高输出侧功率因数
提高整机效率及热稳定
有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰
4、安全自检功能
变频器上电，系统对软、硬件进行完备的安全自检
系统对功能参数的修改及设置进行安全的钳制，防止用户对功能参数的误设置
5、超强的保护功能
为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护
提供故障自动复位功能，方便常规故障的自动排除
内置雷击过流保护装置，有效提高对于感应雷的自我保护功能
6、标准的制造平台
具有防静电、防腐蚀、防粉尘的三防漆处理工艺
专业化流水生产线
严格的生产管理制度
INVT-690V/1140V中压矢量变频器
INVT集电力电子运用于电机驱动控制的专业技术，采用先进的SVPWM优化调制方法，将光电隔离/传输技术运用于变频器的控制与驱动。结合先进的电力电子器件，INVT中压变频器具有技术先进、性能稳定、体积小、价位低的特点。
　　目前，已成功运用在油田潜油电泵、磕头机、煤矿风机（防爆型）、提升机、水厂水泵及水处理设备上。最大运用实绩为1140V / 550KW。
产品特点：
1.±20%电压波动设计，适用中国大型工矿企业电网状况；
2．SVPWM优化调制技术，配合专业的波型处理电路，降低整机热损耗1/3以上，提高产品稳定性及寿命；
3．光电隔离技术运用在变频器控制与驱动电路中，以达到精确信号采集与控制，异常现象保护灵敏、准确；
4．多种负载运行控制及保护，如过流、过压、过载、欠压、缺相、短路等；
5．灵活的控制方式，如RS-485控制、PI调节、多段速度、程序控制、比例联动，控制端子与模拟信号端子可自由编程设定，方便组成多种控制系统；
6．水冷式及防爆型变频器可定制；
7．实行18个月保修，终身维护。
技术特点：
1．将变压器一侧开放式Y形结构改为有闭合回路的延边三角形结构，用于吸收变频过程中的高次谐波，可将高压侧的高次谐波降至1.6%以下。
2．保留高压操作但低压运行，改造后效率≥95%，功率因数≥0.94。
3．本方案具有效率高、功率因数高、可靠性高、谐波低、施工周期短等特点。投资回收期短，成本只需直接高压变频器的一半。
4．具备工/变频运行切换功能，可保证生产连续性。
5．INVT高低方式对高压电机节能改造系统与高-低-高方式的高压变频器（系统）比较，具有效率高、功率因数高、可靠性高、安装调试简单、占地小的特点。
　　高压（3-10KV）电动机通过改变相间绕组连接结构（Y形、△形、延边三角形）极间绕组连接结构（串联、并联支路）和极内线圈连接结构（串联、兼联回路），以适应中低压（380V-1140V）变频调速。
通过特别的变压器将高压降至所需的低电压，经与之电压范围相匹配的英威腾380-1140V变频器，并配上工频备用控制回路，完成高压电机的低压变频调速控制系统。
