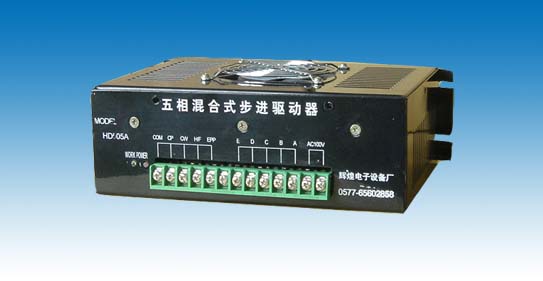

HD505A 驱动器驱动五相混合式步进电机，该驱动器实现高频斩波，恒流驱动，具有很强的抗干扰性、高频性能好、起动频率高、控制信号与内部信号实现光电隔离、具有一系列自保护功能、运行平稳、可靠性好、带动5A以下所有的110BYG、130BYG系列五相混合式步进电机。
自投放市场以来，深受用户欢迎，特别是在数控、印刷、软包装、纺织等领域得到广泛应用。

2、特点:（技术数据）

AC110V电源供电
驱动器性能对电机的依赖性极小，不同参数电机均可获得优异性能
静止时自动半电流锁定，信号光电隔离
适配电机：110BYG，130BYG系列步进电机
工作环境温度：0~45oC 工作环境湿度：10~85%；保护环境温度：20~70oC 保护环境湿度：10~90%

3：接线端子说明

端子标记 功能 说明
POWER 电源指示 电源打开发光管亮（绿色）
WORK 工作指示 相原点时发光管亮（红色）
COM +12V 接电脑 +12V 端
CP 步进脉冲信号 接电脑 CP 端
CW 方向控制信号 接电脑 CW 端
H/F
EPP
A A相输出，接步进电机1端 如方向反，驱动器与电机反接：A 接 5
B B相输出，接步进电机2端 B 接 4
C C相输出，接步进电机3端 C 接 3
D D相输出，接步进电机4端 D 接 2
E E相输出，接步进电机5端 E 接 1
AC100V 电源输入
AC100V 电源输入 额定电压AC100V，5A
