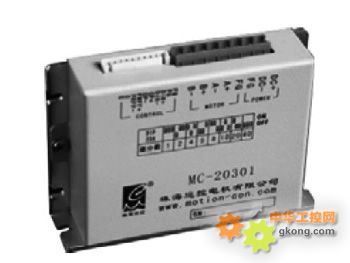

MC-20301系列驱动器接线示意图如图1所示。

○驱动器输入信号包括控制脉冲 CP 、方向 DIR、脱机FRE(E)，输出报警信号EE、EC，均采用光耦隔离；其中控制脉冲CP输入脉冲频率可高达10KHz，EE、EC为输出报警光耦的发射级和集电极。驱动器内部接口电路如图2所示。信号时序如图3所示。

图1 MC-20301驱动器接线示意图


图2 接口信号内部电路图


图3 接口信号时序图
◎ 功能说明

○细分数设定:MC—20301系列驱动器可通过调整驱动器的三位拨码开关的不同组合就可以方便地改变驱动器的工作模式。具体的设定关系如表3（请参见驱动器上所附说明）：
