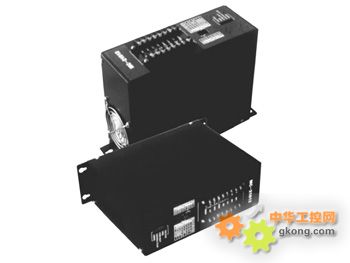

MC-21812接线示意图如图1所示。

○驱动器输入信号包括控制脉冲 CP 、方向 DIR、脱机FRE(E)，输出信号ERR(OR)。驱动器内部接口电路及推荐接口电路，如图2所示，其信号时序如图3所示。

图1 MC-21812控制信号隔离型接线示意图


图2 接口信号内部电路图


图3 接口信号时序图
注意：
①脉冲信号CP的高、低电平时间均应大于2.5μS 。CP信号的最大通过频率为80KHz。
②方向信号DIR至少应提前脉冲信号30 μS，以保证方向优先建立。

○驱动卡采用直流电源供电,额定电压为180V，可工作于120~220V的较宽范围内，应注意电源正负极关系。所加电源电压的波动幅度应限制在±10%以内，要求有提供至少8安培(视所驱动的电机及电源电压有所不同)的稳定电流的能力。在电压允许范围以内，较高的电源电压会使驱动器的高速特性得到改善。一个需特别注意的因素是国内电网波动较大，通常可达±15%，因此，在选用工作电压时，当电网为额定电压值时，直流电压不应超过180V。

◎ 功能说明

○细分数设定
MC—21812系列驱动器分为A、B、C三种型号，其主要区别在于细分模式不同，通过调整驱动器的三位拨码开关的不同组合就可以方便地改变驱动器的工作模式。具体的设定关系如表3（对于箱式结构请参见面板）：

(*)：括号内的数表示的是一个转子齿距所包括的步数，括号外的数表示的是对一个整步所进行的细分数。

注意：改变拨码开关位置应先断电。

○电流设定
MC-21812的电流可通过拨码开关进行方便的设置。其具体设定关系如表4所示（对于箱式结构请参见面板）：
