一 特点

1、 不必关心模块的射频电路部分（使用的是移动运营商的公网）。及相关硬件连接。

2、 不必关心AT指令集。对应用工程师而言下很大的工夫去消化几十页甚至是上百页的英文的AT指令集使用资料，是一件要花很多时间费很大精力的事情。所有与AT响应有关的操作都是由w100模块在模块的内部完成。

3、 完全独立开发，在使用或客户二次开发的过程中能提供良好的技术支持

4、 具有格式及透明传输两种传输格式。

5、 与各种组态软件直接连接无须专用的驱动程序。

6、 支持总线式的被动传输数据方式。

7、 具有四字节的密码，可使上位机免收广告、通知等数据干扰。

二、技术指标

1．综合指标

☆ 工作温度：－30～＋60℃

☆ 天线阻抗：50Ω

☆ 输入电压: DC 5～12V

☆ 接口速率：可编程(见命令列表)

☆ 接口标准：RS232、RS485、TTL电平可选

三、 各部分作用

1、 外形尺寸图及各部分示意

SIM卡座

SIM卡

SMA天线接口

电源接口：

VCC：直流正电源输入，

电压范围为5-12V

GND：电源地

五芯串口插座：

RXD：模块的串口接收

TXD：模块的串口发送

GND：地线（与电源地相连）

CONT：命令控制端

VOUT：5V输出端

电源指示灯：POW指示灯是内置GSM模块的状态指示灯，当GSM模块与网络连接正常后每隔4秒闪烁一次。

固定孔： 本机在两个侧面各有四个安装螺孔，尺寸为M3。安装尺寸见外形尺寸图。

信号强度指示灯：

模块的信号指示灯，如同手机屏幕上的信号强度指示，从L1开始，指示灯亮的越多，表明信号强度越强。

2 、安装方法：本机在两个侧面各有四个安装螺孔，尺寸为M3。安装尺寸见外形尺寸图

3 、指示灯： 本机有四个单绿色和一个单红色指示灯，分别对应外壳印字上的L1,L2,L3,L4,POW。其中L1-L4是模块的信号指示灯，如同手机屏幕上的信号强度指示，从L1开始，指示灯亮的越多，表明信号强度越强。POW指示灯是模块的状态指示灯，当模块与GSM网络通信时，此指示灯闪动。以后每次发送短信或接收短信时此指示灯均闪动。

4 、天线连接座：本连接座的连接器为SMA型，连接外接天线。

5 、连接插座：本机的连接插座由两芯和五芯的两个插座组成，其功能如下

两芯电源线插座：

VCC：直流正电源输入，电压范围为5-12V

GND：电源地

五芯数据线插座：

RXD：模块的串口接收，与上位机的TXD相连

TXD：模块的串口发送，与上位机的RXD相连

GND：地线（与电源地相连）

CONT：命令控制，设置使用

VOUT： 5V电源输出，为接口连接线或电平转换板提供工作电源。

四、与上位机的连接

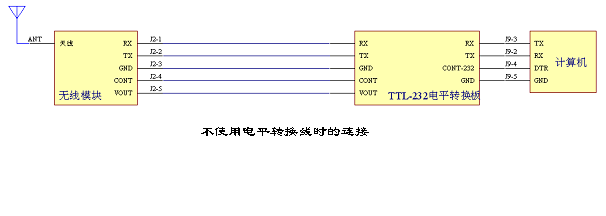

模块的五芯口的电平是TTL，如果上位机的接口电平不是TTL，要在模块与上位机之间用电平转换线连接以便转换接口电平以适应上位机的接口电平。各种电平的上位机与模块的连接图如下：

上图中的TTL-232连线和TTL-485连线是W100的一个附件，其作用是将TTL电平转换成上位机所需的电平。连接时请注意不同定义的线用不同的颜色表示。TTL端接模块，另一端接上位机。外观图见下图。模块与上位机连接好后即可向使用串口那样使用短信模块。为了更详细的了解W100的应用请先用我公司提供的测试软件进一步了解W100。

五、在测试软件下使模块工作

在测试软件下使模块工作要进行如下的步骤：

连接

设置模块的工作参数使用本公司提供的专用的接口板(W100JK)和九针串口连线将W100与计算机相连，在计算机上运行我公司提供的《W100模块测试软件》即可对W100模块进行设置和测试。连接见图6─1。实际的端子连接图见图6─2。
