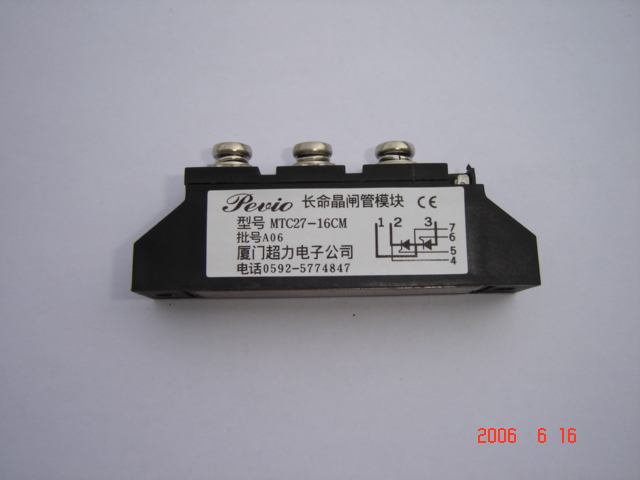

长命晶闸管(可控硅)模块
|
| 型 号： |
MTC__-16CM |
| 价 格： |
0.00 |
| 品 牌： |
pevio |
| |
|
|
产品介绍： |
一、特点：
........三代晶闸管模块，性能优且稳，国际领先；
........优点：
......·耐用性指标“承受冷热循环次数”达到（JB/T7826-1995或IEC TC47）标准的10倍，故称“长命”
.......·采用玻璃钝化硅芯片，耐腐蚀抗氧化；................
.......·单向导电性指标“漏电流” 只有标准的1/200；........
.......·浪涌电流为额定值的19～42倍（标准16倍）；.......
.......·电压临界上升率高 dv/dt≥1000v/μs；.......
.......·散热能力最强，同等条件温升最低；.......
.......·额定电流3～4倍(标准1倍)时，管压降1.2～1.7V；.......
.......它以前太贵，工艺新突破使工业级产品的价格降到与国产可控硅模块差不多，便于普及应用。.......
.......二、电连接：
.......模块内含有二个晶闸管芯；通用电连接，型式代号为C，见下图。1、2、3为功率端，配有不锈钢螺钉，可作为一个整流臂，用于直流电路；也可把2、3短接成一个端，1为另一端，构成“反并联”连接，用于交流电路。5、6端分别为对应的晶闸管的门极控制端，可用电线锡焊后引出。....................
.......三、主要应用：
........各种整流器、充电器、交流调压器、变流器、无功补偿节电器、固态开关等。.......
.......四、模块底板：
........现市上的晶闸管模块绝大多数是第一代产品，3mm 厚的铜底板，沉甸甸的。厚铜板紧贴陶瓷层再紧贴硅芯片，见图A。三层材料热膨胀系数相差大，冷热循环使层间微裂损坏，工作寿命短。......
........ 欧美已开始广泛使用第二代晶闸管模块。底板由0.3mm薄铜皮与氧化铝陶瓷层（白色）键合而成一体难以开裂，称为“氧化铝DBC（Direct Bonding Copper）底板”，见图2。可惜氧化铝陶瓷层的热膨胀系数与硅芯片相差较大，它们之间还会开裂。.......
.......第三代产品的底板，见图3，由0.3mm薄铜皮与高级陶瓷层（白色）键合而成一体难以开裂，称为“高级DBC底板”。而且高级陶瓷层与硅芯片的热膨胀系数相接近，也不易开裂。“福建省电子产品监督检测所”测试证实：产品耐用性指标“承受冷热循环次数”达到JB/T7826-1995（即IEC TC47）标准的10倍以上。模块“老化”难题才得到满意解决。目前国际上只有个别厂家能生产（第三代）长命晶闸管模块。
......五、应用要点：
.......1、普通应用可选“工业品”，价格便宜。军工、出口、高质量要求者应选“优等品”。.....
.......2、模块额定电流Irms（有效值）应按其I2t曲线选择才科学。一般而言，考虑负载的波动，Irms应大于负载额定电流的2～3倍；纯电阻负载可2倍。此外还应考虑启动电流的倍数。额定电流和快速熔断器都选错了，才会烧毁模块。....
.......3、外加过电流保护电路可在电流超限时立即停止触发信号，却无法阻止晶闸管继续导通至零电流为止，这种保护不完全，只能作辅助保护。晶闸管是不可关断器件，过电流和短路保护用快速熔断器最可靠。....
.......4、用本产品替换旧的晶闸管模块，须用高级高能压敏电阻接在模块的功率端上，1～2年更新1次。...
.......5、Y形连接相电压220V，模块的峰值电压800V就够了。这在正弦且三相对称时成立。但是变流运行的未必总是正弦波且三相对称，中性点电位不总是0。实践证明，Y连接按380V设计选择1600V的晶闸管才可靠。当然可以用粗电缆把中性点接地，不过电缆价更高。...........
.......六、模块安装：
.......1、模块底板与散热器之间的接触面一定要平整、光滑、清洁；如有毛刺、沙砾，可能刺伤底板电击穿。二接触面之间应垫上本公司的绝缘导热垫片（一次性使用）；再用螺钉适度拧紧。..........
.......2、外接导线的端头应焊接铜鼻，再用不锈钢螺钉连接铜鼻与模块功率端；接触面之间涂导电膏避免接头过热，有利防腐防氧化。铜鼻最好镀银，连接孔约Ф6，不宜过大。....
.......3、安装尺寸：图1；2；3分别对应型号MTC27、50、60、115；MTC130、180；MTC250、320、500。.......
.......七、型号表示法：................
八、技术数据表
........................门极不触发电压Vgd=0.25V、门极不触发电流=Igd=10Ma；绝缘电压=3KV。
|
|
|
