一、用途
波士电子的OPT485[S]-9超小型RS-232/485/422/光纤转换器具有波士OPT485[S]系列RS-232/485/422/光纤转换器的全部功能，体积更小，并且可以直接外插DB-9针RS-232口。
该系列产品是波士电子的专利产品，拥有200530102023.5号中国专利，是波士电子发明和首创的世界上最小的全串口(RS-232/RS-485/RS-422)与光纤的转换器。由于采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。波士光纤转换器广泛用于各种工业过程控制、分布数据采集等场合、特别适合电力系统自动化、交通控制等部门。
二、硬件安装
OPT485-9型RS-232/485/422/光纤转换器（多模）的外形为DB-9/DB-9转接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232针座上、外接5V电源，使用一对ST光纤接头。
OPT485S-9型RS-232/485/422/光纤转换器（单模）的外形为DB-9/DB-9转接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232针座上、外接5V电源，使用一对FC光纤接头。
OPT系列光纤转换器使用时发送器通过光纤接对方的接收器。注意保持光纤转换器的ST座或者FC座的清洁，如果不连接时请一定用相配套的橡皮塞子盖住。
三、性能特点
波士电子的OPT系列RS-232/485/422/光纤转换器最高速率115.2Kbps以上。均无需任何初始化设置！独有波士零延时自动收发转换技术，确保适合所有软件!OPT485-9的DB-9孔端可以直接外插PC机的DB-9针RS-232口(针座)，只用到RXD-2,TXD-3,GND-5三个信号线．
|
光纤接口 |
ST（多模）或FC(单模) |
|
电气接口 |
DB-9孔RS-232（外插针座） |
|
传输介质 |
双多模光纤、或双单模光纤 |
接线端子的RS-485/RS-422 |
|
通信
方式 |
RS-232/RS-485/RS-422 |
尺寸及重量 |
DB-9/9转接头大小、70克 |
|
全双工半双工可选 |
传输距离 |
4Km（多模）、50Km（单模） |
|
光波长 |
820nm（多模）、1300nm（单模） |
适用光纤 |
50/125、62.5/125、100/140um |
RS-232/RS-485/RS-422/光纤转换器
无源RS-232/光纤转换器为波士电子发明，是世界上体积最小的RS-232/光纤转换器。波士光纤转换器拥有系列专利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要优点: |
1.OPT232[S]-9只需要RXD、TXD、GND即可无须供电 2.OPT232[S]-9是世界上最小的RS-232/光纤转换器
3.OPT485、OPT485S为RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款无须任何设置的CAN/光纤转换器 |
用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书（.pdf格式文件）
RS-232/RS-485/RS-422口通用转光纤
| OPT485L1 |
单纤RS-232/485/422/光纤转换器 |
单模多模通用 |
单纤双向、SC头 |
5V供电 |
| OPT485-9 |
微型RS-232/485/422/光纤转换器 |
多模 |
DB-9/DB-9外形 |
5V供电 |
| OPT485 |
RS-232/485/422/光纤转换器 |
多模 |
DB-25/DB-25外形 |
5V供电 |
| OPT485S |
RS-232/485/422/光纤转换器 |
单模 |
DB-25/DB-25外形 |
5V供电 |
无源RS-232转光纤

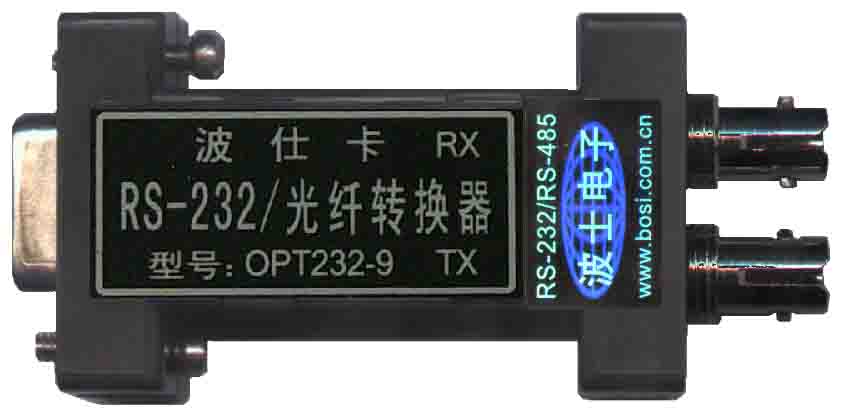

| OPT232-9 |
