一、用途
波仕电子的超小型无源RS-232/光纤转换器具有波士OPT232[S]系列RS-232/光纤转换器的全部功能，体积更小，并且增加了支持三线RS-232的功能。
用于实现RS-232的光纤传输、特别是只有收（RXD）、发（TXD）、地（GND）三根线的RS-232口的无源光纤传输,比如仪表的RS-232口。
波仕电子发明和首创了无须外接电源的RS-232/光纤转换器、是世界上最小的光纤转换器。由于采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。
波仕光纤转换器广泛用于各种工业过程控制、分布数据采集等场合、特别适合电力系统自动化、交通控制等部门。
二、硬件安装

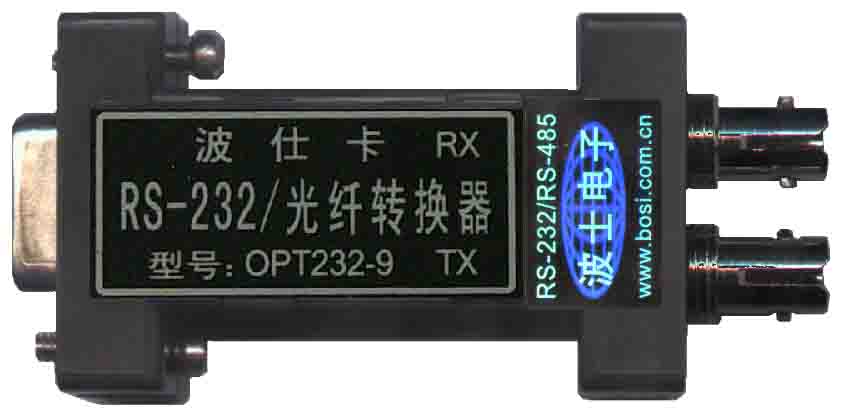

OPT232-9型RS-232/光纤转换器（多模）的外形为DB-9/DB-9转接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232针座上、无须外接电源，使用一对ST光纤接头。
OPT232S-9型RS-232/光纤转换器（单模）的外形为DB-9/DB-25转接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232针座上、无须外接电源，使用一对ST光纤接头。
OPT系列光纤转换器使用时发送器ST头通过光纤接对方的接收器ST头。波士OPT系列光纤转换器支持多机通信。注意保持光纤转换器的ST座、光纤的ST头的清洁，如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。
三、性能特点
波仕电子的OPT系列RS-232/光纤转换器最高速率115.2Kbps以上。均无需任何初始化设置！独有波仕零延时自动收发转换技术，确保适合所有软件!确保接三线制RS-232口时无须供电！
光纤接口 ST（可选FC、SC）
传输介质 双多模光纤、或双单模光纤
通信方式 异步RS-232，RXD、TXD、GND三线制即可
光波长 820nm（多模）、1300nm（单模）
电气接口 DB-9孔RS-232（外插针座）,
尺寸及重量 DB-9/9转接头大小、70克|DB-9/25转接头大小、90克
传输距离 4Km（多模）、40Km（单模）
适用光纤 50/125、62.5/125、100/140um
RS-232/RS-485/RS-422/光纤转换器
无源RS-232/光纤转换器为波士电子发明，是世界上体积最小的RS-232/光纤转换器。波士光纤转换器拥有系列专利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
