一、用途
波仕电子的型号为OPT-CAN（多模）和OPT-CANS（单模）的CAN/光纤转换器用于将CAN信号转换为通过光纤传输。型号为OPT-CANEX（多模）和OPT-CANEXS（单模）的CAN/光纤中继转换器用于实现CAN光纤传输的延长、多点CAN组网时CAN节点的光纤转换，还可以用于将一个CAN信号同时转换成两组光纤传输。
采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。
二、硬件安装
波仕的OPT-CAN[S]系列CAN/光纤转换器外形为DB-25/DB-25转接盒大小，其中DB-25(针座)配有接线端子、外接5V电源（<50mA），使用一对ST光纤接头。
波仕的OPT-CANEX[S]系列CAN/光纤中继转换器外形为DB-25/DB-25转接盒大小，其中两边的DB-25配有两对ST光纤接头、中间的电缆外接CAN接口转换器和5V电源（<50mA）。
CAN/光纤转换器使用时发送器（TX）的ST头通过光纤接对方接收器（RX）的ST头。
三、性能特点
波仕电子的所有CAN/光纤转换器、中继转换器无需任何初始化设置！确保适合所有软件!最高通信速率100Kbps。
波仕电子独有的CAN速率自动适应技术保证无须设置速率、格式等，直接使用。
CAN的光纤多机通信图与波士的RS-232/485/光纤多机通信图是一样的。
光纤接口 ST（FC、SC可选）
电气接口 1路CAN（接线端子）5V直流供电（接线端子）
传输介质 多模光纤（OPT-CAN、OPT-CANEX） 单模光纤(OPT-CANS、OPT-CANEXS)
尺寸及重量 DB-25/25转接头大小、90克
通信方式 全部版本的CAN协议以及其它协议
传输距离 4Km（多模）、50Km（单模）
光波长 820nm（多模）、1300nm（单模）
适用光纤 50/125、62.5/125、100/140um
波仕电子的CAN/光纤转换器、CAN/光纤中继转换器都是世界上最小的。
波仕电子配套提供各种长度单芯、双芯光纤以及ST接头。对外接5V电源要求5V(±0.5V) 50mA。
RS-232/RS-485/RS-422/光纤转换器
无源RS-232/光纤转换器为波士电子发明，是世界上体积最小的RS-232/光纤转换器。波士光纤转换器拥有系列专利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要优点: |
1.OPT232[S]-9只需要RXD、TXD、GND即可无须供电 2.OPT232[S]-9是世界上最小的RS-232/光纤转换器
3.OPT485、OPT485S为RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款无须任何设置的CAN/光纤转换器 |
用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书（.pdf格式文件）
RS-232/RS-485/RS-422口通用转光纤
| OPT485L1 |
单纤RS-232/485/422/光纤转换器 |
单模多模通用 |
单纤双向、SC头 |
5V供电 |
| OPT485-9 |
微型RS-232/485/422/光纤转换器 |
多模 |
DB-9/DB-9外形 |
5V供电 |
| OPT485 |
RS-232/485/422/光纤转换器 |
多模 |
DB-25/DB-25外形 |
5V供电 |
| OPT485S |
RS-232/485/422/光纤转换器 |
单模 |
DB-25/DB-25外形 |
5V供电 |
无源RS-232转光纤

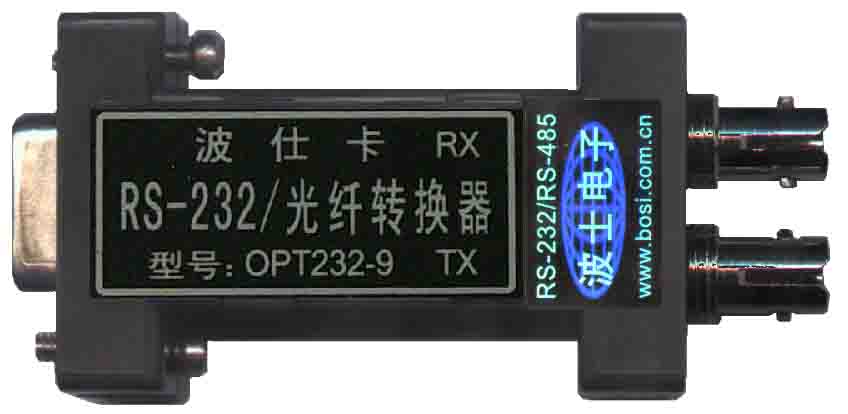

| OPT232-9 |
