一套视觉两种玩法,直戳“天地盖”生产巨大痛点
--本文来源:深圳众为兴技术股份有限公司
收藏本文     查看收藏

都爱拆礼物和商品

但有多少人注意到,

它们的包装盒很多都是

天地盖盒型的↓↓↓

微信图片1

PS.什么是天地盖?

天地盖指的是一种盒子的样式。纸盒的盖为“天”,底为“地”,故称天地盖。天地盖又称天地盒,被广泛应用于各类精装礼品包装盒、鞋盒、内衣盒、衬衫盒、手机盒等各类包装盒。

天地盖结构简单,模式化的比重大,在实际的生产中,很容易形成标准化,从而实现自动化生产,降低成本,相对于工艺比较复杂的折叠盒、书型盒,具有不可比拟的优势。

在天地盖生产中,纸张通过模切、覆膜等步骤,制成大小、形状一致的面纸;灰纸亦通过模切、开槽、贴角等步骤,剪裁成大小形状一致,然后再和面纸进行贴合,而这一连串工序完全可全自动化作业。

微信图片2

▲天地盖生产的贴合工序

>>>>Next!具体了解下,天地盖自动化生产线如何进行贴合的?

640

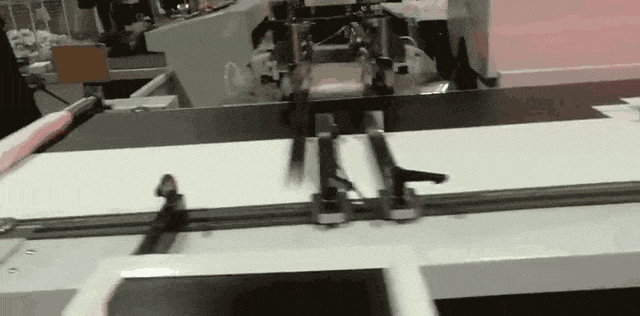

·面纸过胶

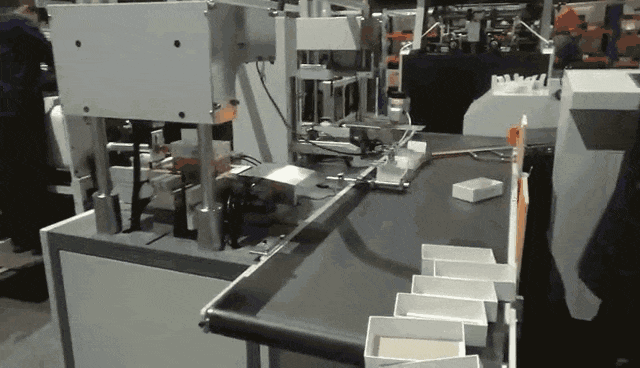

·通过机器视觉定位,实现机器人抓取半成品盒,并与上过胶的面纸进行贴合

(注:视频为众为兴方案)

640 (1)

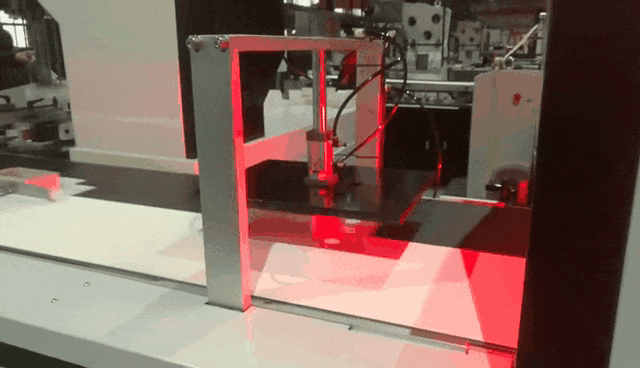

·进行压盒固定

640 (2)

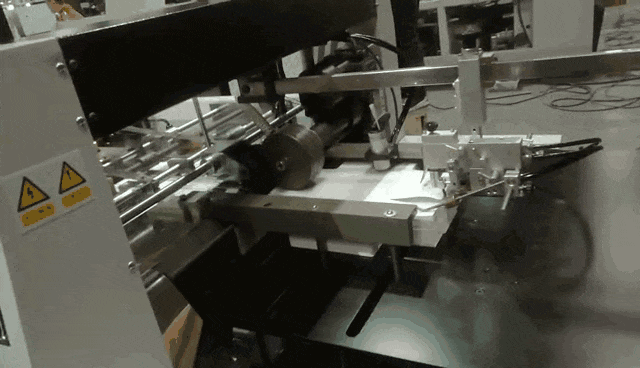

·进行成型工艺

640 (3)

·最后,输出成品盒

从整个贴合过程可以看,前期的送纸、过胶,后期的抓盒、成型等步骤均是已经成熟的技术,而要做到高速、高精,视觉定位是关键。

对此,众为兴推出了针对天地盖的高精度AVS视觉定位系统,同时配置众为兴SCARA 机器人AR4215,可以大大提升天地盖自动化贴合时的定位精度以及生产效率。此外,该系统操作简便,在人机交互界面中,用户可快速切换视觉模板以及微调贴合位置补偿值。

微信图片7

受前段工艺限制,半成品盒的直角会有毛边和变形,纸张长宽比不一、不平的不良情况,严重影响了贴合的精度。此外,同一设备无法确保不同规格天地盒的贴合精度。

不良情况

QQ截图8

目前业内常用的视觉方案是,分别求纸张和盒子的对角来确定中心点,但受上述不良情况影响,致使所求中心点偏位,严重影响了面纸和半成品盒的贴合精度。

QQ截图9

针对上述难点,众为兴AVS视觉系统推出的基于测量的天地盖定位方案,包含两种方式:

QQ截图10

①测量方式:通过测量长边A角和短边B、C角来完成纸张和盒子定位;

②提取角点方式:通过提取面纸裁切角的角点,完成面纸的定位。

这两种方式分别可解决纸张长宽比不一、直角边变形,保证了来料一致性,进而完成位置和角度的纠偏,配合众为兴SCARA机器人AR4215,准确的将纸张和盒子贴合在一起,最终精度达到±0.1mm。

本方案中,众为兴AVS视觉操作步骤:

上相机面纸

QQ截图11

下相机盒子

QQ截图12

提取面纸角点

QQ截图13

生产过程中,由于机械晃动,导致贴盒效果会有偏位现象,常用做法需要暂停机器人然后手动修改x、y、c方向的补偿值,此方式会影响生产效率且操作不简便。

AVS视觉软件结合SCARA机器人,研发出机器人控制功能,实现了人机的交互,可根据盒子和面纸规格,配置多种方案,实现一对一配置;可在人机交互界面实现补偿值的调整。

本方案中,众为兴SCARA机器人控制界面

QQ截图14

最后,我们总结下:

方案概况

·采用四相机定位,机器人具备完善的视觉标定方式,最终精度达到±0.1mm;

·可检测半成品盒直角变形、毛边,纸张长宽比不一、不平等来料不良情况;

·人机交互界面友好,切换产品方便简单;

·调试简单,自动标定方便,完成一次标定只需5分钟;
