体验项目：SST300倾角传感器
活动状态：正接受报名

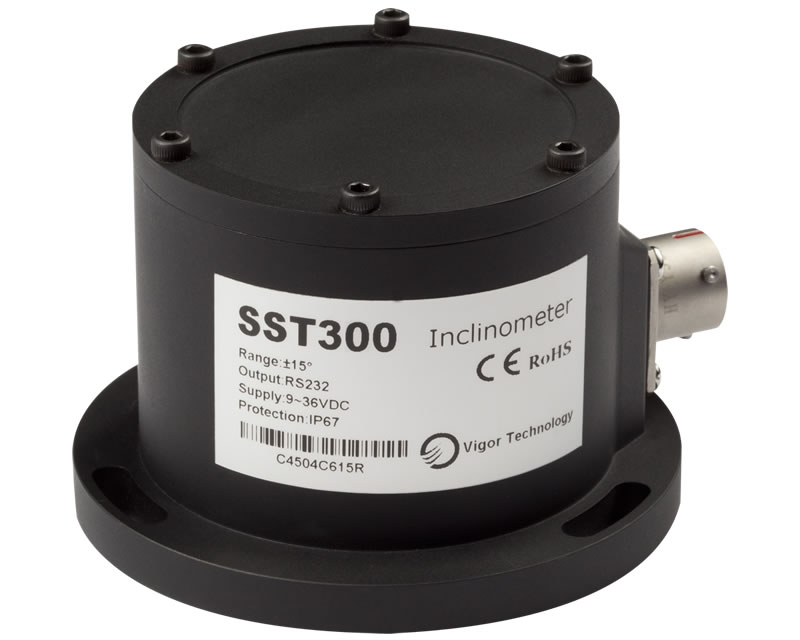

产品型号：SST300
生产厂家：上海辉格科技发展有限公司
产品简介：
SST300系列倾角传感器不仅具有优秀的性能指标，同时从可靠性设计、严格的工艺设计、结构设计以及器件/材料选择和热处理、热分析、有限元分析等方面进行EDA和CAE仿真和处理，以最大程度上实现高可靠性和高稳定性。
参与要求：
1、必须是SST300倾角传感器的亲身使用者或相关的技术开发人员等；
2、必须在中华工控网注册并如实填写提交《体验申请表》[报告提交：tiyan@gkong.com]；
3、有充足的时间并能够在规定的期限实际操作设备撰写体验报告或应用案例且为原创的文档，同时客观公正、图文并茂，字数不少于1200字；
4、有实际应用项目的优先。
体验名单
第一批体验名单（2012年7月24日公布）
- 于长江 江苏 苏州
- 唐保军 广东 东莞
- 张悦超 北京
- 王国河 广东 广州
- 姚兴兵 江苏 扬州
活动奖品
一等奖 1名 iPAD2 平板电脑(16G WIFI版)
二等奖 2名
- 概述
- 特点
- 技术参数

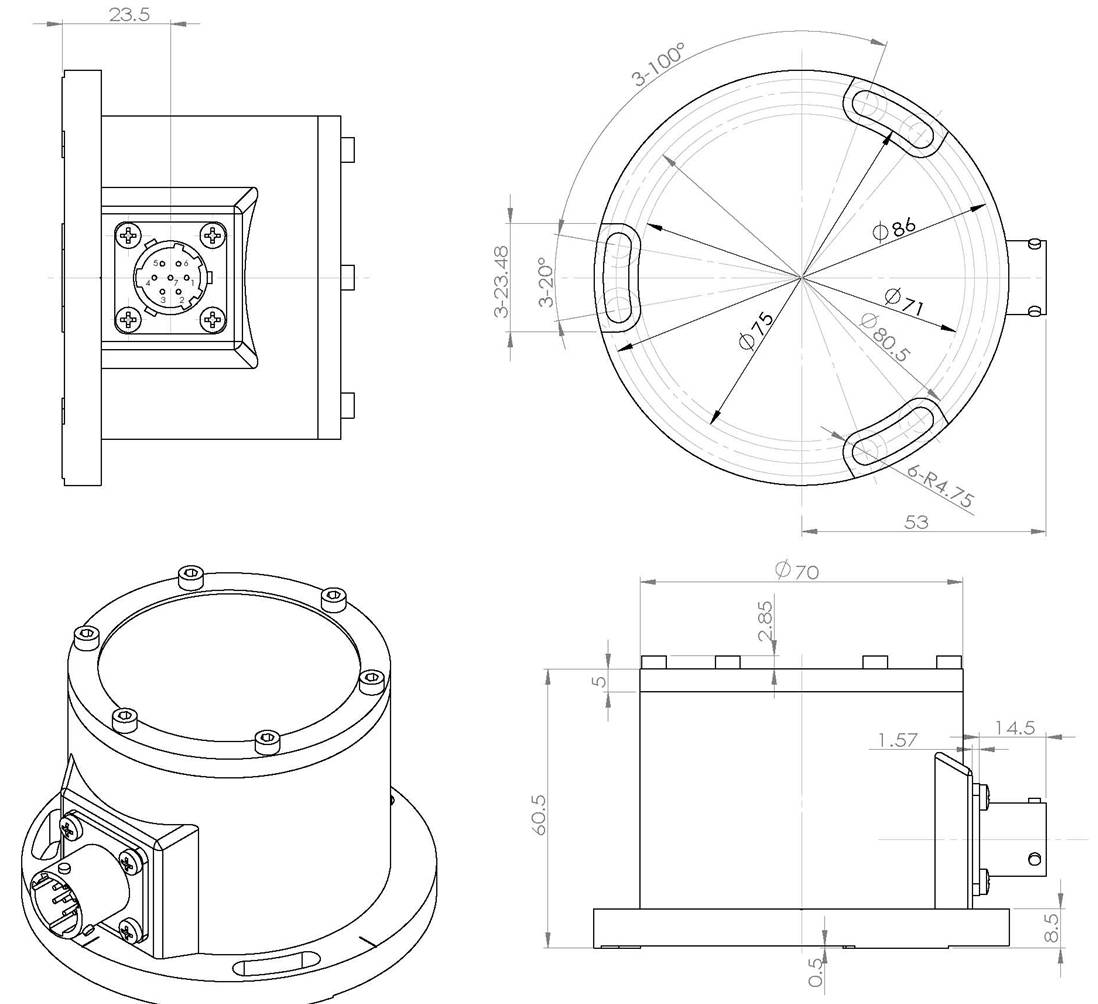

- 外形尺寸

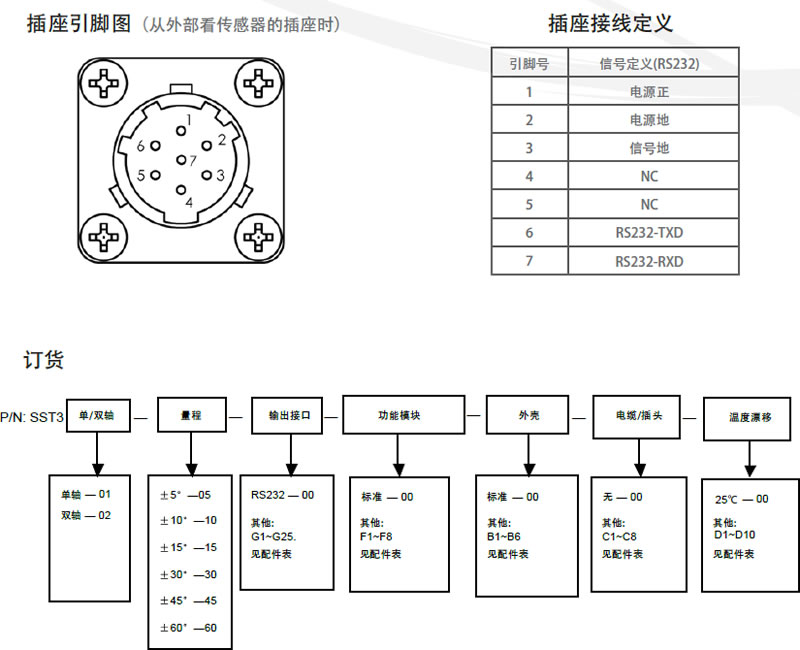

- 接线

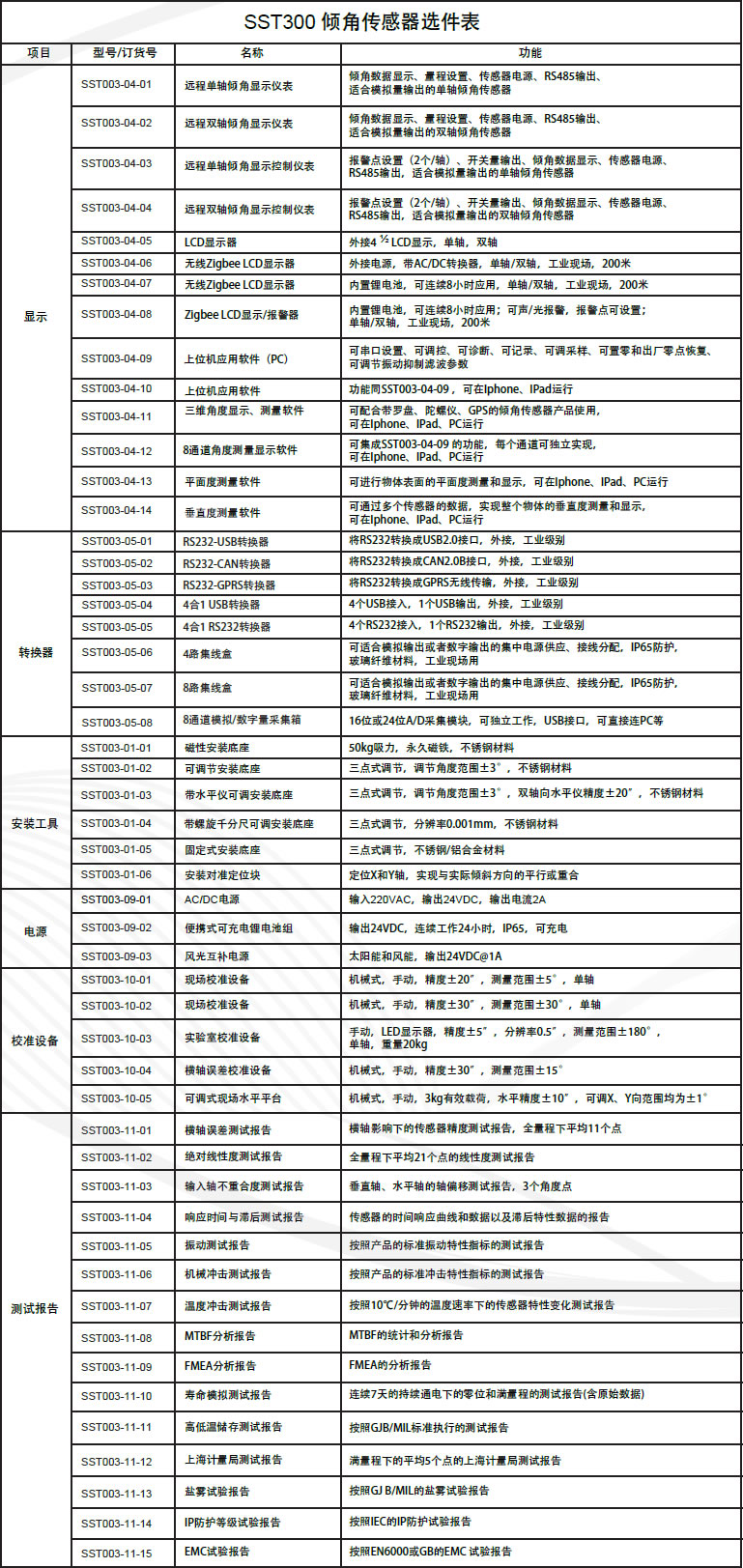

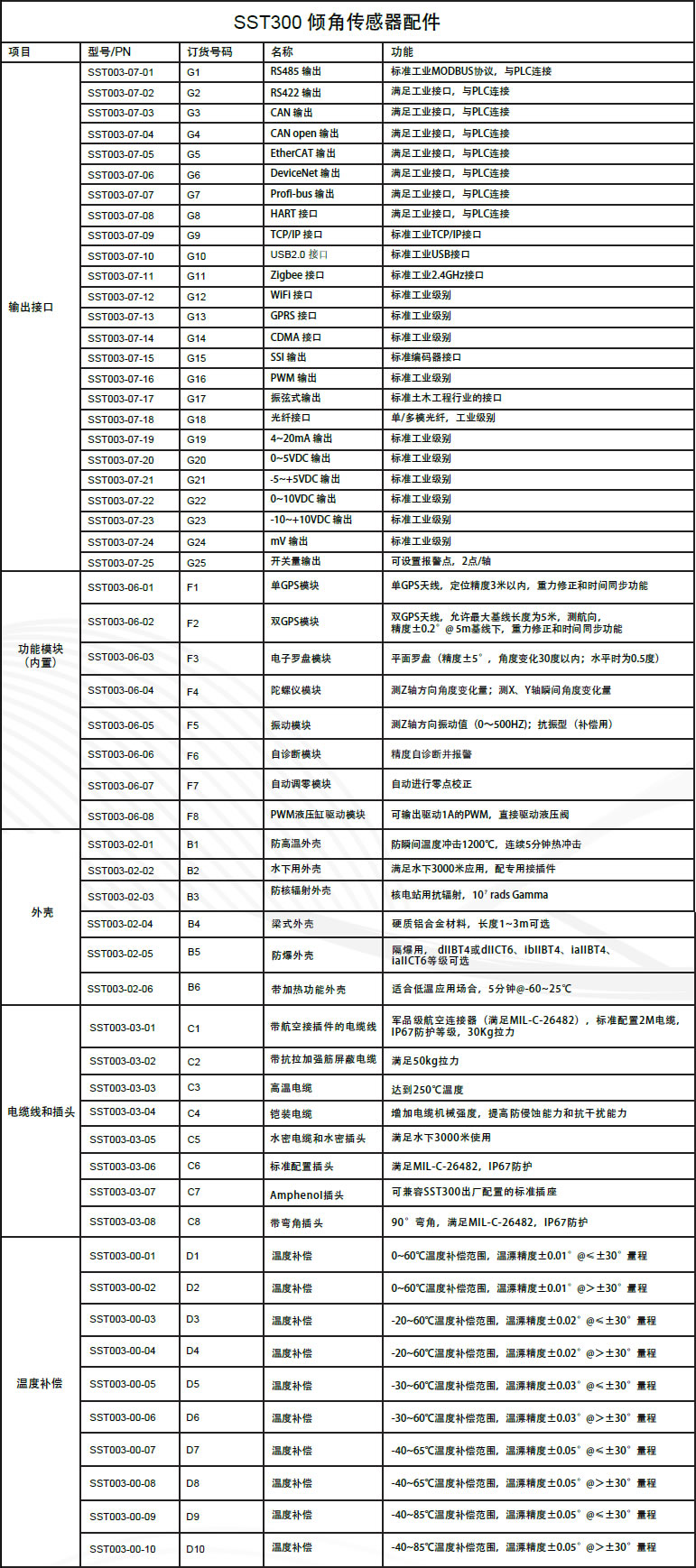

- 配件选件
SST300系列倾角传感器不仅体现在其优秀的性能指标上，同时从可靠性设计、严格的工艺设计、结构设计以及器件/材料选择和热处理、热分析、有限元分析等方面进行EDA和CAE仿真和处理，以最大程度上实现高可靠性和高稳定性。
SST300系列倾角传感器在出厂时，采用自动测试技术。除进行精度测试外，还针对现场安装使用，进行温度漂移补偿、非线性校正、横轴误差校正、正交误差校正、输入轴对准性补偿、垂直轴对准性补偿以及应用模拟的寿命测试等，以最大程度减少因现场安装而造成的额外测量误差，实现无忧的安装与精确数据获取。
该产品采用MEMS加速度计原理，并结合专有的振动抑制技术，可以根据现场条件，进行振动抑制能力的设置与调整。
SST300系列倾角传感器采用模块化结构设计，并结合辉格科技公司十多年的专业经验，从安装、调试、数据获取、数据输出等多方面提供几十种实用配件，满足多种应用场合的实际需要。
SST300倾角传感器是用于检测水平或相对于水平面产生的倾斜角度最理想的传感器。
- 真正意义上的综合绝对精度，最高可达±0.01° @25 ℃；
- 综合绝对精度包括绝对线性度、横轴误差、零点偏置、重复性、迟滞误差；
- 在横向倾斜60°的情况下，实现低至0.1%的横轴误差；
- 参照执行超过50个国内外军用/工业用标准设计、测试、生产；
- 零点偏置±0.005°；
- 响应时间0.3s @ t ；
- 出厂提供允许输入轴不重合度数据，实现更准确安装和更高实际测量精度；
- 可现场进行振动抑制调节与设置；
- 可选全量程温度补偿精度：±0.05°@ －40℃～+85℃；
- 电缆线可承受30kg拉力；
- 近90种配件和选件，满足各种实际需求。
|
|
| 量程 | ±5° | ±10° | ±15° | ±30° | ±45° | ±60° | |
| 综合绝对精度①（25 ℃） | ±0.01° | ±0.015° | ±0.02° | ±0.04° | ±0.06° | ±0.08° | |
| 综合绝对精度分项参数 | 绝对线性度（最小二乘法拟合） | ±0.06%FS | ±0.03%FS | ±0.03%FS | ±0.03%FS | ±0.02%FS | ±0.02%FS |
| 横轴误差② | ±0.1%FS | ||||||
| 零点偏置③ | ±0.005° | ±0.008° | |||||
| 重复性 | ±0.0025° | ||||||
| 迟滞性 | ±0.0025° | ||||||
| 允许输入轴不重合度④ | ±4.0° | ±3.0° | ±2.5° | ±1.5° | ±1.2° | ±1.2° | |
| 灵敏度温漂系数 | ≤100 ppm/ ℃ | ≤50 ppm/ ℃ | |||||
| 零点温漂系数 | ≤0.003°/ ℃ | ||||||
| 零点上电重复性⑤ | ±0.008° | ||||||
| 分辨力 | 0.0025° | ||||||
| 长期稳定性⑥ | ≤0.02° | ||||||
| 测量轴数 | 单轴，双轴 | ||||||
| 温度传感器 | 测量范围：-50~125℃，精度:±1℃ | ||||||
| 输出 | RS232（标准配置），可选配件25种（见配件表） | ||||||
| RS232输出格式 | 波特率115200，8个数据位，1个起始位，1个停止位，无奇偶校验 | ||||||
| 冷启动预热时间 | 60s | ||||||
| 响应时间⑦ | 0.3s（t90） | ||||||
| 输出刷新率 | 5Hz（标准配置），可选10Hz或20Hz | ||||||
| 响应频率⑧ | 3Hz @-3dB | ||||||
| 输入电压 | 9～36VDC | ||||||
| 功耗 | 平均工作电流≤50mA；平均功率≤1.5W （25℃&24VDC） | ||||||
| 工作温度 | -40～85℃ | ||||||
| 储存温度 | -60~100℃ | ||||||
| 电磁兼容性 | 依照EN 61000和GBT17626 | ||||||
| 绝缘电阻 | 100MΩ | ||||||
| 平均无故障时间MTBF | ≥25000小时/次 | ||||||
| 抗冲击 | 100g@11ms，三轴向（半正弦波） | ||||||
| 抗振动 | 8grms, 20～2000Hz | ||||||
| 防护等级 | IP65(可选IP67） | ||||||
| 连接器 | 军用航空连接器（满足MIL-C-26482） | ||||||
| 重量 | 420g（不含接插件和电缆线） | ||||||
①综合绝对精度是指在常温条件下，对传感器的非线性、重复性、迟滞、零点偏置以及横轴误差的均方根值。
②横轴误差是指当传感器在垂直于其灵敏轴方向施加一定的加速度或者倾斜一定的角度时耦合到传感器的输出信号上所产生的误差。如对于测量范围为±30°的单轴（假定X方向为倾角测量方向）倾角传感器，在空间垂直于X方向发生10°的倾斜时（此时实际被测量的倾斜角度保持不变，如为+8.505°），传感器的输出信号会因为这个10°的倾斜而产生额外误差，这个误差称为横轴误差。SST300的横轴误差为0.1%,产生的额外误差为0.1%×10°=0.01°，而传感器实际输出的角度应为8.515°(=8.505°+0.01°)。在SST300系列中，该误差已经包含于综合绝对精度指标内。
③零点偏置是指传感器在没有角度输入的情况下(如绝对水平面)，传感器测量输出不为零，该实际输出角度值即为零点偏置；
④允许输入轴不重合度是指传感器在实际安装过程中，允许传感器的安装偏差。一般地，SST300传感器在安装时要求倾斜方向与传感器的指定边沿保持平行或者重合，该指标表示可以允许有一定的安装角度偏差而不影响传感器的测量精度。
⑤零点上电重复性是指传感器在多次重复通电—断电—通电下的零点的重复性。
⑥长期稳定性是指传感器在20℃下，经过一年的持续通电测试而统计出的最大和最小输出值的偏差。
⑦响应时间是指传感器在一个阶跃角度变化（如在5ms内从-10°变化到+10°），传感器的输出达到标准值的90%时所需要的时间。该指标不同于传感器的建立时间。
⑧响应频率是指对于传感器的动态测量范围的限定,超出3Hz测量使用频率时，传感器的测量输出因向心力会引入随机误差，且该误差视实际现场应用情况而各不相同；对于模拟量输出，大于3Hz频率动态使用传感器，测量输出会明显滞后于衰减。
例如：需要购买一台双轴倾角传感器，测量范围±15°，常温精度±0.02°，-20~60℃温度下的精度±0.02°，输出Zigbee无线传输，2m电缆配插头，带振动抑制功能，防爆外壳。应选择的传感器型号为：SST302-15-G11-F5 -B5-C1。
另外需要部分选件：
- 4路集线盒——订货号SST003-05-06
- 固定式安装底座——订货号SST003-01-05
- 带锂电池的无线Zigbee LCD显示器——订货号SST003-04-07
- 风光互补电源——订货号SST003-09-03
- 精度±30″的现场校验设备——订货号SST003-10-02
