　　一个完整的、提供时延保障的TSN方案，不论使用哪种TSN调度技术，都要依赖于TSN资源管理技术来完成对于网络的配置。TSN资源管理的基本逻辑是：

　　•用户(Talker& Listener 或CUC)将业务流信息和需求通过用户网络接口UNI发送给网络(或CNC)；

　　•网络通过资源预留协议或CNC运行特定算法，生成可以满足用户需求的TSN配置方案；

　　•通过资源预留协议或CNC的网络管理接口，将配置下发（到交换机、路由器等）并使能。

　　•用户发送数据，相应的业务流量在网络中获得服务保障。

　　TSN有三种配置模型：纯分布式模型，分布式用户、集中式网络模型，纯集中式模型。为方便读者理解，我们从第二种模型讲起。（每种模型的符合上述基本逻辑，可以对应着理解。）

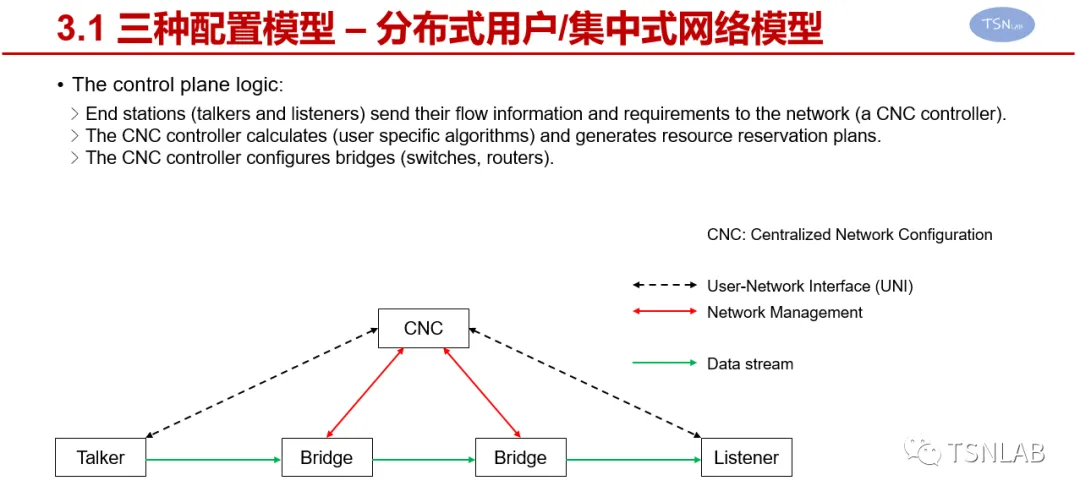

　　分布式用户、集中式网络模型：所谓分布式用户，在于每个用户终端设备，亲自通过用户网络接口（UNI，User-Network Interface）和网络交互自己的信息与需求；所谓集中式网络，在于网络中存在一个集中式网络配置（CNC，Centralized Network Controller）功能实体，这个功能实体可以放在任何设备上，一般来讲，CNC可以直接理解为网络控制器；CNC负责管理网络设备。可以说，分布式用户、集中式网络模型，虽然名字拗口，但却是逻辑上最直接的TSN配置模型。

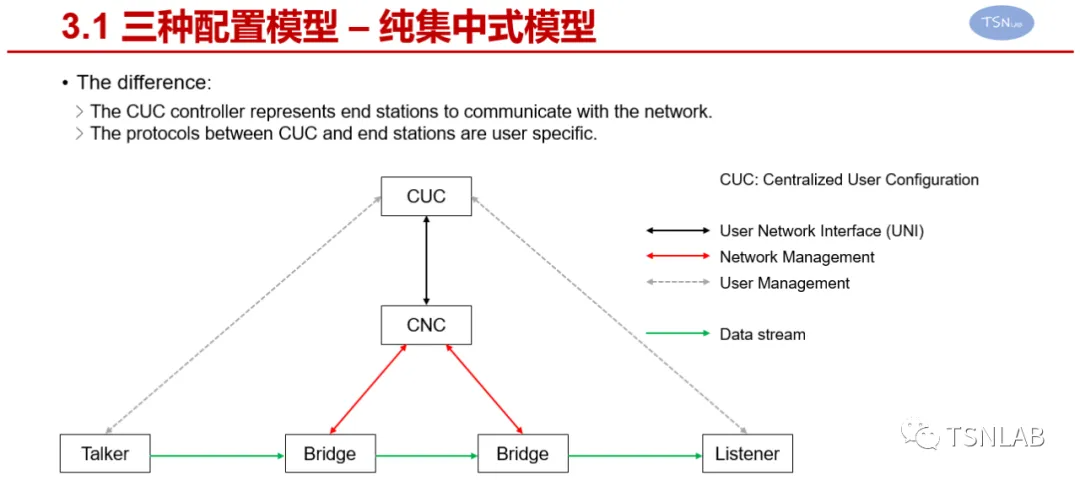

　　纯集中式模型：与上一个模型的区别在于，多了一个集中式用户配置（CUC，Centralized User Controller）功能实体。提出这种模型的原因是，有些场景下，海量的终端设备并不能或不需要具备“智能”，它们仅仅单纯地执行来自某些服务器或控制器（不是网络控制器，而是应用的控制器）的命令。这时候，如果要求每个终端都向网络通告自己的信息和需求，既不方便，也不利于演进，甚至不可行。相反，如果有一个集中的功能实体，统一代表这些终端和网络进行交互，则方便许多。这样的功能实体就是CUC，CUC和CNC之间就是UNI。另外，CUC和它所控制的终端设备之间，属于用户到用户，不是TSN所“管辖”的范畴，故仍然可以使用原先的控制交互方式。

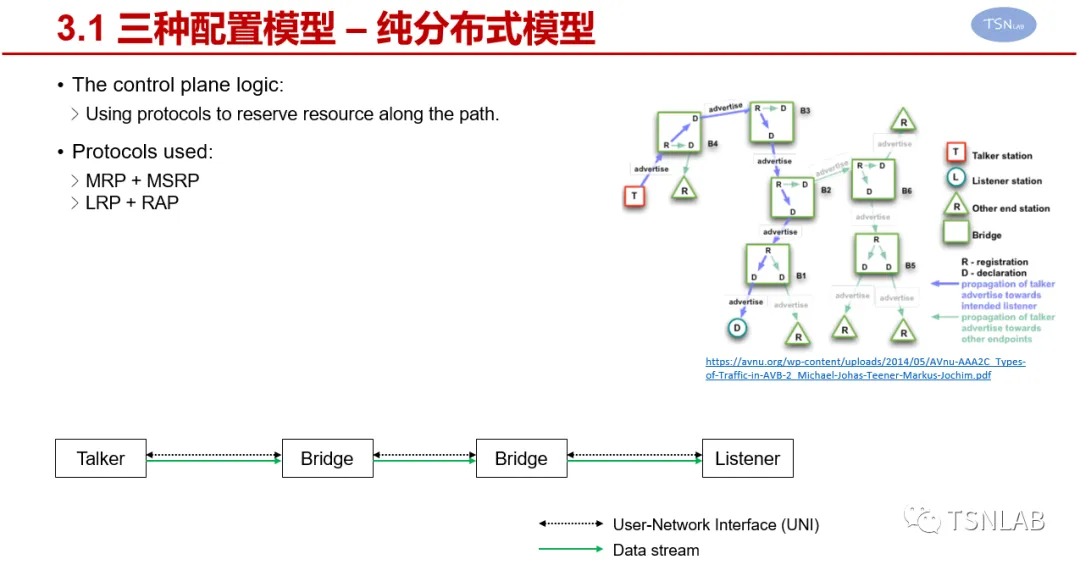

　　纯分布式模型：这种模型的核心是通过资源预留协议，从发送端（Talker）到接收端（Listener），沿着路径，逐跳完成资源预留。用户的流量信息、需求，全部携带在资源预留协议信令的相关字段中。如果任何一跳的网络设备发现资源不足，则预留失败。由于不需要CUC和CNC的参与，结构上相对简单，但缺点是目前仅支持部分调度方法、整体网络资源利用效率较差、可扩展性较差。

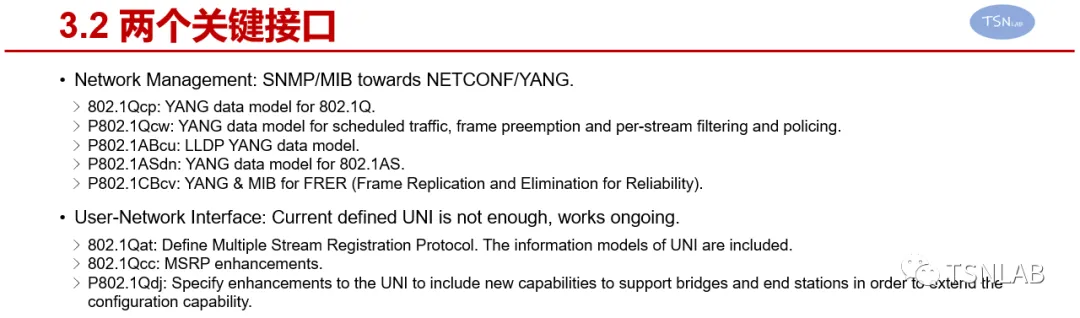

　　上面三种模型中，涉及到网络管理和用户网络接口。对于网络管理，在TSN定义新技术时，同时会定义管理对象（Management Object），并且定义了管理信息库（MIB，Management Information Base），支持通过简单网络管理协议（SNMP，Simple Network Management Protocol）进行配置管理。目前，TSN相关的项目正在为这些管理对象定义YANG模型，这样可以通过NETCONF进行配置管理。对于用户网络接口，在AVB时代，以及已经完结的802.1Qcc项目中，主要基于资源预留协议进行了定义。正在进行的P802.1Qdj项目，会继续完善UNI，以更好的适应两种集中式模型。

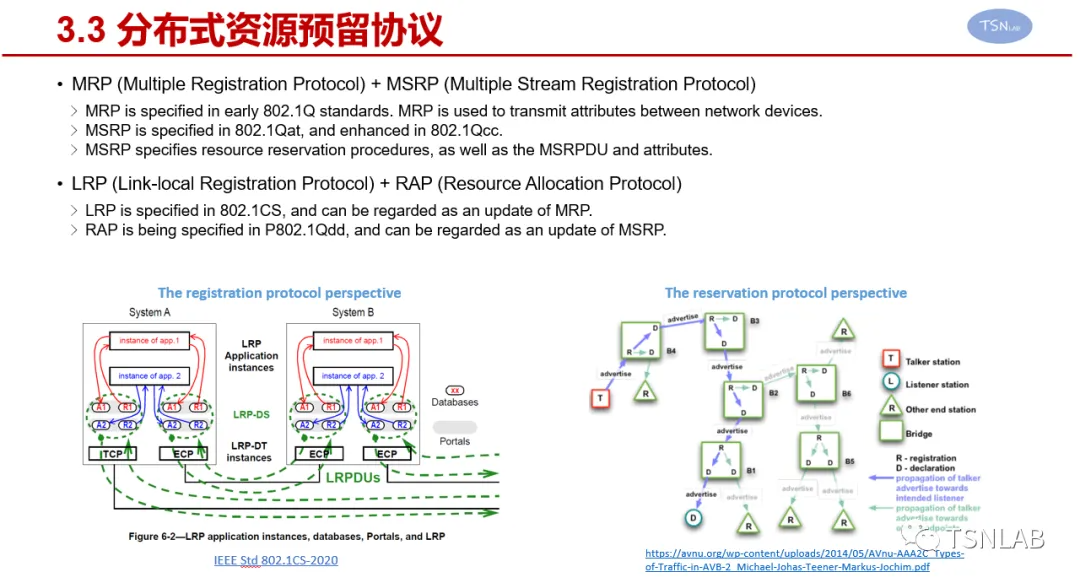

　　目前TSN已完成的分布式资源预留协议是MSRP，定义了携带的字段、执行资源预留的方法等，同时需要基于MRP在设备间传递消息。目前RAP是正在进行的新的资源分配协议，同时需要基于LRP在设备间传递消息。LRP可以理解为MRP的升级版，支持更灵活的数据传递，支持维护更大的数据库。（协议们的英文全称在下图中。）

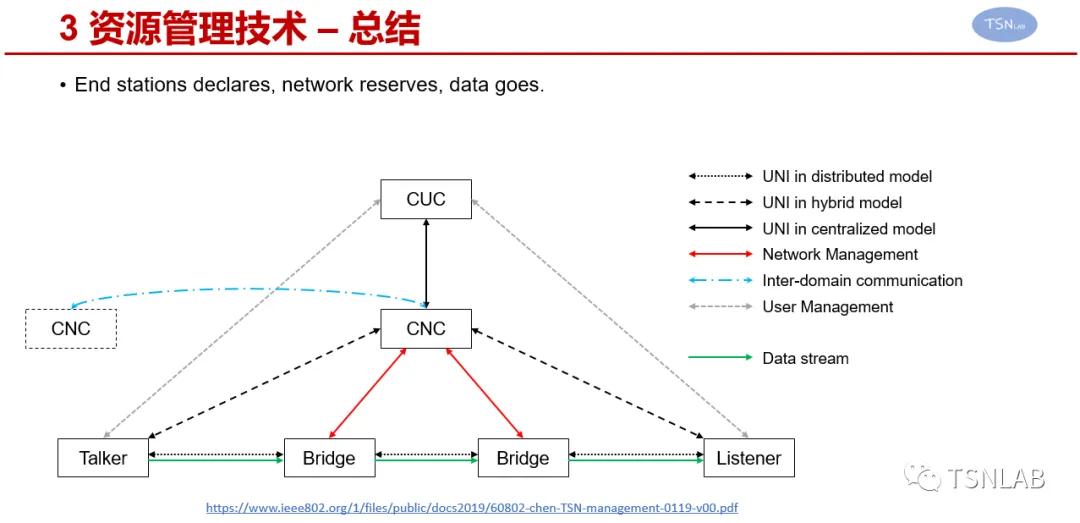

　　目前的三种TSN配置模型，还不能处理存在多个TSN域时，跨域流量的配置。多TSN域的一个基本特征是，本域中的CNC、CUC不能“越界”管理其它域的设备。多域的配置方案仍在讨论之中。
