即插即用 2x CAN/LIN 记录器将带时间戳的 CAN 数据（经典/CAN FD）记录到可提取的 8 GB 工业 SD 卡中。
它易于使用：只需将设备连接到 CAN 总线即可开始记录原始 CAN 数据。接下来，提取数据并使用 100% 免费的开源软件/API工具（包括）进行处理。文件格式转换、DBC 解码和绘图可视化。
非常适合记录数周、数月或数年的 CAN/LIN 数据 - 例如用于诊断、OEM 开发或法律/保修目的。
另请参阅带GPS/IMU、WiFi 和 3G/4G 的CANedge 选项。
|
即插即用
接上设备即可开始记录数据。
独立的设备。
通过CAN连接器供电
|
专业参数
可提取的8-32GB SD卡。
2路CAN FD/LIN。
零数据丢失。50µs RTC
|
体积小
体积只有 8 x 5 x 2 CM. 100G。
铝制外壳。4个LED。
配置CH2 5V断
|
|
可配置
可配置过滤器。
发送列表触发器。循环记录。
静默模式
|
安全 快速
工业SD卡。GDPR / CCPA
的数据加密。数
据压缩
|
互操作性
将MDF4转换为CSV，ASC，
TRC格式。免费开源
的GUI/API
|
极低成本的专业规格CAN记录仪
CANedge1结合了创新的设计，最先进的组件以及极低的成本。
- 2路高速CAN / LIN（包括CAN FD）通道
- 可提取的8-32 GB工业SD卡（几个月的数据）
- 二进制MDF4日志文件格式（广泛的工具支持）
- 先进的报文过滤和传输功能
- 根据CAN ID和数据字节触发启动/停止记录
- 静默模式，波特率自动检测，循环记录
- 数据压缩和加密（例如GDPR，CCPA） 快速启动时间。
- 使用期间安全断开连接
|

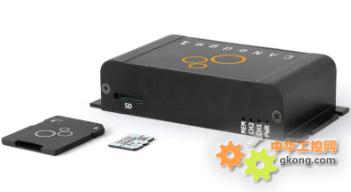

该设备包括一个可抽取的 8-32 GB
工业 SD 卡（10 级）。这可确保最佳耐
用性和快速数据传输（W/R
50/80 MB/s）
|

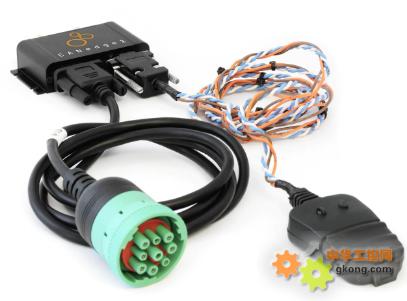

CANedge 能够记录原始 CAN/LIN
数据，包括数据。 CAN FD、J1939、
CANopen、OBD2、UDS、ISOBUS、
NMEA2000 - 涵盖任何
CAN/LIN 应用。
|
|

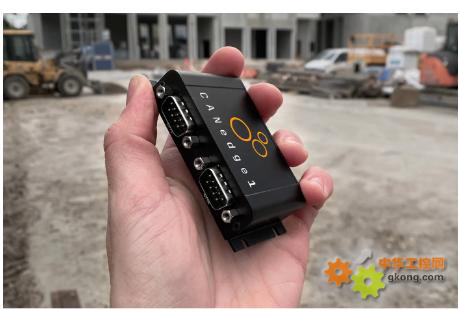

该设备设计得精美结构（75 x 47 x
20毫米）。尽管采用加固
的铝制外壳，但其
重量为100G。
|

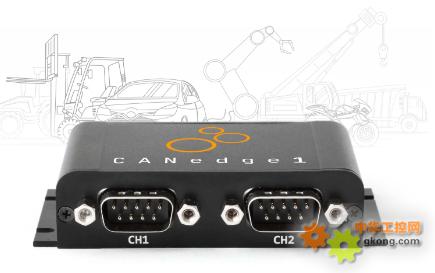

2个高速CAN通道可同步记
录来自预留CAN总线
的数据 - 非常适合许多重
型车辆应用
|
|

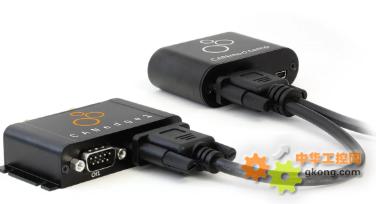

第2个端口(CH2)提供可配置的
5V电源输入，让您轻松为CANmod传
感器至CAN模块（温度、
模拟/数字/脉冲等）供电
|

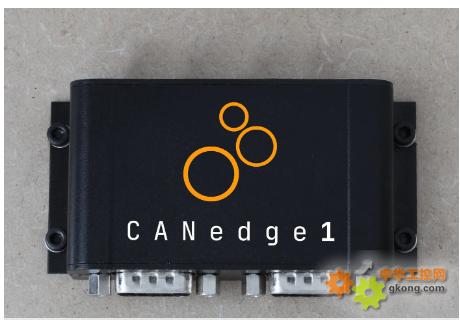

CANedge1一套，可轻松实现
大规模安装。“安装套件”包括螺
钉和任选的减振器。
|
 |
车辆“黑匣子”
CANedge1 非常适合记录车队的长期数据 - 包括。汽车（通过 OBD2）和重型车辆（通过 J1939）。通过过滤器、压缩和循环记录，您可以记录数月或数年的数据。这使得该设备非常适合用作汽车数据记录器，用于保修/法律数据存储或优化等。
|

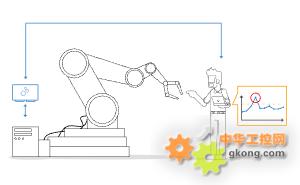

罕见问题识别
例如，如果您的生产设备定期出现问题，CANedge1 就是一个很好的诊断工具。只需将其连接并保留，即可创建一个滚动窗口，例如最近 X 个月的数据。如果出现问题，您可以提取原始数据，对其进行 DBC 解码并绘图以进行快速诊断。
|
 |
 |
设备开发与优化
独立的 CANedge1 非常适合记录现场部署的设备的数据：它耐用、紧凑且易于安装。例如，您可以预先配置设备，然后将其运送给最终用户进行安装。
|
技术参数
| 功能性 |
具有SD卡和2xCAN / LIN通道（包括CAN FD）的独立数据记录仪 |
| 固件 |
支持免费固件更新以添加功能 |
| 配件 |
基于流行的开源JSON模式概念的配置文件 |
| 软件 |
免费的开源编辑器工具，可轻松配置设备（提供离线/在线版本）
免费的开源asammdf软件和API，用于编辑，DBC转换和绘制MDF4数据
免费的开源C ++ MDF4转换器—拖放记录文件以将其转换为CSV，ASC，PCAP
|
| 安全 |
通过CE，FCC，IC和RoHS认证
ISO 7637-2测试电压瞬变（排放/抗扰）：2011，由TÜVSÜD（见说明书）
|
| 保修期 |
1年 |
|
支持
|
免费，快速和高质量的支持 |
CAN总线
| 频道 |
2个CAN / CAN FD通道 |
| 标准 |
ISO 11898：符合CAN（最高1 Mbit / s）以及ISO和Bosch CAN FD（最高5 Mbit / s） |
| 协议 |
记录CAN协议的原始数据（J1939，FMS，CANopen，NMEA 2000，OBD2等） |
| ID |
符合CAN规范2.0A（11位ID）和2.0B（29位ID） |
| 波特率 |
波特率可以自动检测或手动设置 |
| 重发 |
可配置的重传丢失了仲裁或被错误干扰的帧 |
| 保护 |
±16 kV HBM ESD，±15 kV IEC ESD，±70 V总线故障，短路
共模输入电压：±30 V
TXD主导超时（防止发生故障时网络阻塞）
|
LIN总线
| 频道 |
2 x LIN通道（从站） |
| 标准 |
符合LIN 2.0最高20 Kbit / s（“增强”校验和格式） |
| 保护 |
±8 kV HBM ESD，±1.5 kV CDM，±58 V总线故障
TXD主导超时（防止发生故障时网络阻塞）
|
数据记录
|
SD卡
|
包括8 GBClass 10可导出工业微型SD（SDHC）卡（可选32GB）-读取速度为80 MB / s |
| 并行CAN/LIN |
同时记录多达2个CAN通道+ 2个LIN通道的数据 |
| 实时时钟 |
CAN帧带有50微秒分辨率的日期和时间戳
可以将RTC配置为匹配本地时区（默认值：UTC）
|
| 文件格式 |
行业标准二进制MDF4格式（轻松转换为CSV，ASC，pandas，MATLAB等） |
| 数据压缩 |
可配置的嵌入式日志文件压缩（大小减少约50-80％） |
| 静默模式 |
可配置的静默模式：受限（仅确认）或监视（零传输） |
| 过滤器 |
每个通道128/64个常规/扩展ID过滤器（范围，掩码，接受，拒绝，预缩放） |
| 发送 |
每个通道（单次/周期性）发送CAN帧列表——例如，用于OBD2请求 |
| 循环记录 |
可选的循环记录模式（SD卡已满时，删除最早的日志文件） |
| 高级触发 |
控制信号使您可以基于自定义CAN ID和数据阈值启动/停止记录 |
| CAN心跳 |
可以选择发送心跳CAN帧以及设备状态，已用存储和RTC时间 |
| 文件分割 |
可配置的日志文件拆分大小（按大小：1-512 MB和/或按时间段：0-86400s） |
| 电源安全 |
100％省电安全的数据记录-断开连接时没有文件损坏 |
| 唯一设备ID |
每个设备都有一个全局唯一的ID，以确保唯一的日志文件命名 |
| 数据加密 |
出于安全/ GDPR / CCPA的目的，可以对SD卡上的静态日志文件进行加密 |
供电
| 输入电源 |
通过通道1 DB9（例如，通过CAN连接器电源引脚）提供+ 7V至+ 32V DC |
| 功耗 |
极低（〜1 W）——无电池耗尽的风险 |
| 保护 |
CAN总线电源上的反向电压保护
电源线上的瞬态电压事件保护
|
机械
| 外壳重量 |
紧凑的铝制外壳：52.5 x 81.4 x 24.5 mm（长x宽x高），100克 |
| 连接器 |
2个标准D-sub 9（DB9）连接器（OBD2 / J1939适配器可选） |
| 引脚排列 |
有关DB9连接器引脚的信息，请参见产品手册。 |
| 配置电源输出 |
通道2可以配置为1-3个外部模块提供5V电源 |
| LED |
通过4个外部LED记录器状态：电源，CH1，CH2，内存 |
| 温度 |
工作温度（部分）：-25degC至+ 70degC |
| 防护等级 |
IP40 |
开源软件/API
CANedge的所有软件/ API都是100％免费和开源的。
数据存储在流行的MDF4标准中，以实现跨CAN工具和定制系
统的互操作性。
转换格式：简单的MDF4转换器可让您将数据转换为例如 CSV，ASC（Vector），TRC（PEAK）— 便于您使用称手的工具。
流程：asammdf 图形界面帮助您处理数据，包括DBC转换 （J1939, OBD2, …）和显示信号图形（Windows/Linux）。
- DBC将数据转换为物理值（包括J1939，OBD2）
- 轻松创建高级图形图
- 重新采样或连接数据
- Windows / Linux的GUI可执行文件（无需安装）
- 强大的Python API实现大数据自动化
自动化：易于使用的Python API使您可以自动化处理大量数据（包括github上的quickstart库）。
