1  引言

发电厂厂用电量是电厂能耗的重要组成部分,随着电力系统“厂网分离，竞价上网”这项改革的不断深入,如何提高经济效益已经成为发电厂关注的首要问题。

现代发电厂的厂用电量占发电总量的5%_~10%，相当于一个大型企业的年度用电量，厂用电动机需要消耗大量的无功，厂用电系统内的无功电流会导致线路损耗和设备发热，占用设备容量，是厂用电效率较低的主要原因；另外，由于大量风机水泵等设备的应用，大量变频器设备和电除尘设备整流出现的谐波电流注入到厂用电系统中，给用电设备的可靠运行带来大量隐患，所以，对变频器集中配线（如空冷岛）并对电除尘线路进行综合电能质量治理已经成为保障发电厂厂用电可靠性和提升用电效率的有效方式。

2  发电厂存在的无功功率、谐波的问题

发电厂主要的用电设备为送风机、吸风机、凝升泵、循环水泵、电动给水泵、磨煤机、碎煤机、凝结水泵、空压机和输煤机等设备，除部分设备因为工艺要求加装了变频调速设备外,其它均为感应电机类负载，在工作过程中消耗大量有功功率的同时，也消耗了大量的无功功率，设备自然功率因数低下，其中最低的功率因数可能达到0.2～0.3（异步电动机轻载运行时），正常工作过程中的功率因为也仅为0.7～0.9，所以厂用电一般均配有无功补偿装置进行无功补偿，尤其以配电系统就地补偿最为高效，用来提高厂用电系统的功率因数。

大量空压机、风机、水泵应用于厂用电部分，考虑到节能降耗的需要安装了大量变调速装置，尤其是空冷岛系统中集中使用了很多打工率变频器，由于变频器输入的整流特性，在工作过程中不可避免的产生了大量的谐波电流，谐波电流的注入为系统中电机、变压器、输电线路等设备的安全运行带来了隐患。

电除尘部分为厂用电主要的电能消耗负载之一，由于电除尘为两相整流，且根据工况需要快速变化的负载特性，产生的大量快速变化的无功和谐波分量，典型的电流谐波畸变率约30%～40%,无功功率含量过高带来功率因数严重偏低，约为0.75，为电除尘设备和配置的变压器的安全运行带来巨大隐患，图1和图2为在新疆某发电厂测试的电除尘电能质量数据。

图1 电除尘设备工作工程中电流变化及电流畸变率数据

(蓝色波形为电流有效值，紫色波形为电流畸变率)

图2 电除尘变压器功率波动及功率因数变化曲线图

(蓝色波形为功率数据，紫色波形为功率因数趋势图)

3  发电厂进行无功功率补偿及谐波治理的必要性

首先，《电力系统电压及无功电力技术导则》规定：在规划、设计电力系统时，必须包括无功电源及无功补偿设施的规划。在发电厂和变电所设计中，应根据电力系统规划设计的要求，同时进行无功电源及无功补偿设施的设计。

其次，电厂中大量电机类负载和部分非线性负载使得用电网络中含有很大的无功电流分量，无功电流的存在使得大量无功功率存在于电网中，发电机在发出有功功率的同时必须发出无功功率，导致发电机发电功率较低，影响生产产能；大量无功电流的存在使系统视在电流严重增加，变压器、电缆、断路器等配电设备发热严重，设备老化加剧；无功功率大量存在会造成有用能源的浪费；冲击性的无功负荷更会引起电压波动，导致大量风机、水泵类负载的使用效率降低，影响系统的有效运行；引起三相不平衡，加剧电机额外发热，使设备过早老化。

最后，电除尘车间、空压站、空冷岛由于采用大量的非线性（电除尘和变频器）负载，产生了大量的谐波，严重超过国标允许值，使系统中用电设备不能持续安全运行：电除尘车间的大量谐波含量导致电除尘设备故障率高，维护成本巨大，造成罚款隐患；谐波电流造成用电设备产生较大的损耗，大量谐波产生的集肤效应使得电力线缆的有效使用线径大大减少，造成发热严重，使得绝缘过早老化，更换电缆造成一定的停产损失；

图3 某电厂电除尘设备由于谐波含量太高损坏图

谐波引起的损耗相对来讲比较复杂，考虑集肤效应下各次谐波电阻值与基波电阻值的如下关系：（式中，为导体中n次谐波电流所对应的电阻值，n为谐波次数），导体产生的额外的谐波损耗可以表达为：

式中，为谐波损耗，为基波损耗，n为谐波次数，为第n次谐波含油量，、为指数，不同设备、不同含义的附加损耗指数不同。

从以上数据分析可以看到，谐波引起的附加损耗，尤其是表现在变压器的铁心损耗上，与谐波次数的平方成正比，我们看到此处出现了四次集肤效应，重复集肤效应带来的附加损耗远远高出正常导体出现谐波电流时的损耗。

此外，谐波电压产生的电压尖峰使得厂用电部分的风机、水泵等电机类负载存在匝间击穿隐患、电除尘、变频器等设备出现输入整流管击穿现象，影响厂用电系统的安全运行；谐波的大量存在还会影响厂内无线通讯系统，导监测数据丢失或错误，使得智能监控设备不能有效持续运行。

4 发电厂采用台达SVG\APF进行无功功率补偿及谐波治理可行性分析

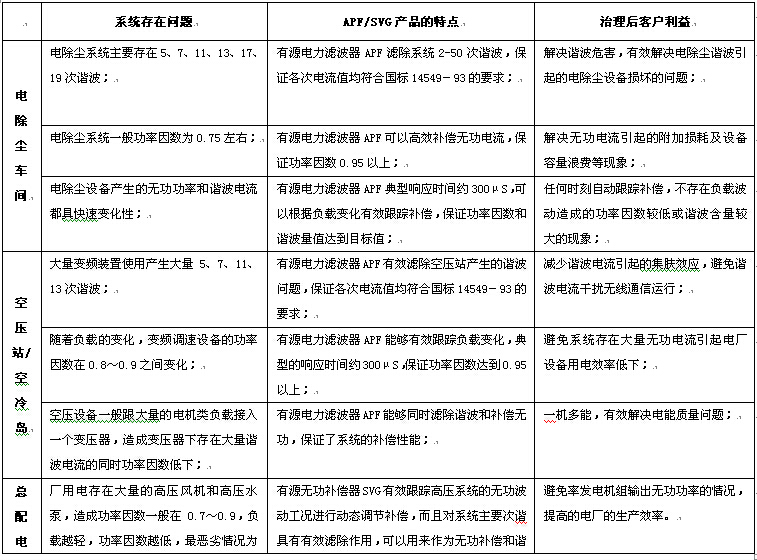

表2 发电厂采用SVG\APF进行无功功率补偿及谐波治理可行性分析

5 台达火电厂无功功率补偿及治理的方案

图1 电厂厂用电典型的电能质量产品配置方案（以单台厂高变为例）

表3 谐波治理具体实施方案

6  台达方案实施后经济效益分析

6.1无功功率过大及谐波严重超标造成的直接经济损失

6.1.1无功功率过大影响发电机效率

一般厂用电约占发电总容量的3%~10%，而厂用电设备越先进，厂用电容量占比越小，所以以厂用电比例5%来计算、假设电厂容量为两个660MW机组，则厂用电容量约为660MVA×2×5%=66MVA，厂用电部分功率因数为0.7时，需要发电机供给的无功功率约为47.13Mvar，此时发电机输出的有功功率为：；当厂用电部分功率因数为0.95时，需要发电机供给的无功功率约为20.61Mvar，此时发电机输出的有功功率为：。厂用电部分功率因数为0.95时发电机多发出的有功容量比发电厂厂用电部分功率因数为0.7时多；

6.1.2 无功功率和谐波电流的直接有功损耗

    在工业领域中，大量的用电设备属于阻感性设备，这些电气设备在工作过程中，既要消耗大量的有功功率，同时还要消耗大量的无功功率。为了保证电气设备的正常运行，必须满足其对有功和无功功率的需求。但是如果这部分无功功率都由发电机通过输电线路进行供给的话，一方面造成发电和输、变电设备容量的浪费，另一方面大量的无功功率在网络中传输也要造成有功功率的损耗（如下式）：

因此，需要对用电设备的无功功率进行就近补偿。补偿后，无功功率造成的线路损耗将大为减小（如下式）：

    补偿后线路的电流减少，从而降低了线路损耗，又称为焦耳损耗，电网的焦尔损失与1/COSф2成正比，因此提高电网的功率因数，做到发电机少向厂用电或不向厂用电侧输送无功电力，会减少电网线损△P1以及变压器铜损△Pd，达到节能的目的。线损的计算较复杂，根据有关资料指出，我国电网平均线损LP为用电容量的10％左右（见《电网线损的理论计算与分析》水电出版社，1985），若采用动态无功补偿装置SVG，无功线损可大大降低，因此进行无功功率补偿是节能降耗的重要手段。补偿后线路损耗降低的百分值大约为：

大为减小（如下式）：

6.2功率因数太低和谐波含量严重超标造成的间接经济损失

无功功率和谐波电流引起的电压波动会使系统中各种风机水泵的运行效率降低；因为电机的励磁回路出现了大量的负序谐波，从而产生反相的电机转矩，影响风机水泵的运行效率，而且大量无功电流引起的电压下降使电机运行效率降低更为加剧，使设备投资事倍功半；大量谐波含量造成的系统干扰、冲击继电设备保护极限值，导致设备误动作，造成局部生产工段存在停产隐患，给发电厂带来停产损失；在大量无功功率和谐波电流存在的系统中，变压器流过的电流为有功电流、无功电流和谐波电流的矢量和，而无功电流和谐波电流含量过大会导致变压器额定输出的有功电流能力大大降低，从而造成变压器容量浪费，进行谐波抑制和无功补偿后，提高了变压器带载容量，变压器的出力一般提高25%～40%，增加了变压器有功输出，实现增产效益。而且谐波环境下各种用电设备使用寿命降低，尤其是电机类设备发热老化严重、变频调速装置输入级过高的谐波电压峰值击穿损坏，造成设备维护量大。
