模拟量输入、输出（无需外供工作电源的信号隔离器，直流信号输入、输出）

KL-F705回路供电·二线制热电阻信号输入隔离器， 是将现场二线制或三线制的型热电阻信号经本隔离器 转换成所需的直流信号（与温度成线性）输出。主要 用于回路供电的 DCS、PLC系统。 本隔离器为回路供电方式，输入回路－输出回路之间 电磁隔离。 ● 热电阻Pt100输入隔离转换。 ● 与温度成线性化的隔离输出 4～20mA。 ● 回路供电 12～30VDC。 ● 双通道（二入二出），输入回路过流保护。 ● 即插即拔式接线端子，DIN导轨卡式安装。

1. 适合将热电阻温度信号输入隔离转换：   信号一入一出。 2. 适用于连接的设备：   Pt100、Pt10 、Cu50、Cu100等各型热电阻。 3. 隔离器输出端连接：   可与单元组合仪表及 DCS/PLC等系统配套使用。

● 工作电源    独立的电源接线端子连接，电源：20～30VDC   （无源或部分回路供电的信号隔离式安全栅，无需外加辅助电源） ● 隔离强度    输入回路 / 输出回路 / 供电电源 / 仪表外壳（以及    接线端子）之间 1500V~2500V AC /1分钟  50Hz ●  接线端子      拔插式接线端子     端子标号：     输入接线端 1、2、3、4、5、6     输出接线端 7、8、9、10、11、12     供电电源接线端 13－、14＋     适合截面积不超过 2.5mm2 的多股或单股电缆。

●  安装方式
    35mm 标准导轨卡式安装；建议采用垂直
    安装形式（见垂直安装图示）。

●  环境温度湿度限制
    工作运行温度 0～＋60℃
    运输储藏温度 －20～80℃
    相对湿度  5～95％RH

●  外形尺寸
    宽（厚）×高×深＝W16×H116×D110（mm）
    （见外形尺寸图）

● 整机重量
   约110g～120g
● 性能指标
标准精度： ±0.1%FS
温度漂移： ±0.015%/℃
响应时间： ≤1s（0 → 90%）
稳定时间： ≤3s
电源电压变动影响： ±0.1%（允许电压范围）
负载电阻变化影响： ±0.1%/250Ω
通道隔离： 输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟  50Hz
负载能力： ≤500Ω (电流输出4～20mA、0～20mA)
≥3KΩ (电压输出0～5V、0～10V)
抗电磁兼容性： 符合 IEC 61000 相关抗电磁标准


产品结构

● 结构
  卡装式构造；模块化表芯；ABS 材质机壳；拔插式端子。
1. 输入接线端
  绿色标识，连接至现场设备
2. 电源指示灯：
  仪表通电或处于正常工作状态时灯亮
3. 输出接线端
  绿色标识，连接至控制系统或其它单元组合仪表
4. 左侧机壳盖
  与仪表右面机壳紧密扣合，用合适工具可撬开
5. 电源接线端
  2孔 3mm 供电电源接线 （13-/14+）
6. 透气散热孔
  密集散热孔，通风对流设计
7. 产品标签粘贴部位
  PET耐热材质标签，标注产品型号代码
  及相关重要参数
8. 右侧机壳
  为主体机壳构件，与左机壳盖扣合。
9. 安装卡口
  35mm 标准 DIN 导轨卡式安装

订货须知：

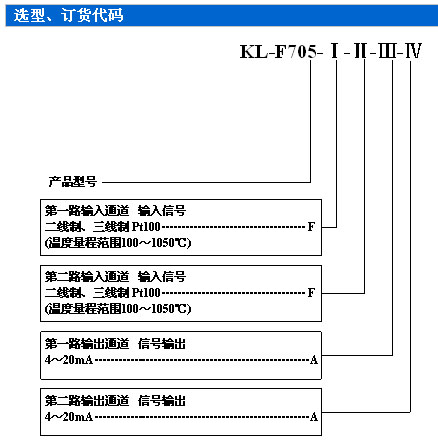

1、参照选型举例，正确规范书写订货型号代码。
举例1：
输入：第 1 路 Pt100  0～200℃
 第 2 路 Pt100  0～100℃
输出：第 1 路 4～20mA  / 第 2 路 4～20mA
订货代码为：KL-F705-FFAA
（第 1 路 Pt100  0～200℃；第 2 路 Pt100  0～100℃）
