| 产品名称： |

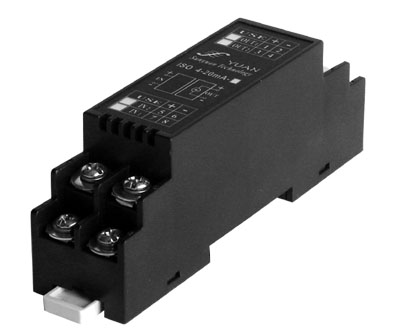

ISO系列 Pt100热电阻温度隔离变送器 IC
|
| 型 号： |
ISO W-Z |
| 价 格： |
|
| 品 牌： |
|
| |
|
|
产品介绍： |
| ISO系列 Pt100热电阻温度隔离变送器 IC |
| 三线、四线或两线 Pt100热电阻信号直接输入，内置线性化处理和长线补偿电路。 |
|
|
产品特点：
● 三线、四线或两线 Pt100热电阻信号直接输入
● 精度、线性度误差等级： 0.2级（相对温度）
● 内置线性化处理和长线补偿电路
● 电源、信号：输入/输出 3000VDC三隔离
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 国际标准信号输出：4-20mA/0-5V/0-10V等
● 低成本、超小体积，使用方便，可靠性高
● 标准DIP 24 Pin符合UL94V-0阻燃封装
● 工业级温度范围: - 45 ~ + 85 ℃
SunYuan ISO Z-W系列隔离变送器是一种将热电阻信号按温度高低隔离转换成与温度成线性标准信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源，几个高性能的信号隔离器和热电阻线性化、长线补偿、干扰抑制电路，特别适用于Pt100热电阻信号隔离转换成标准信号，温度信号的变送与无失真远传，工业现场PLC或DCS系统的温度信号采集与隔离。
芯片内部集成了高效率的DC-DC，能产生两组互相隔离的电源分别给内部输入端放大电路、调制电路供电和输出端解调电路、转换电路、滤波电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
ISO Z-W系列温度信号隔离放大器使用非常方便，只需很少外部元件，即可实现Pt100热电阻信号的隔离变送。并可以实现工业现场温度控制信号一进两出、一进四出的功能。
应用方案：
应用SunYuan ISO Z-W系列隔离变送器和SunYuan ISOEM系列隔离放大器很容易实现热电阻信号的一路输入，多路输出。
一路输入，多路输出应用方案的原理：将ISO Z-W隔离变送器输出的信号，接到ISOEM隔离放大器的输入端，ISOEM隔离放大器就会输出一组与输入端完全隔离的信号，这样就实现了一路热电阻信号的输入，两路互相隔离的标准信号的输出。同理，将ISO Z-W隔离变送器输出的信号，接到多个ISOEM隔离放大器的输入端，每个ISOEM隔离放大器都会输出一组与输入端完全隔离的信号，这样就实现了一路热电阻信号的输入，多路互相隔离的标准信号的输出。
一路热电阻信号输入，两路信号输出的请参看以下应用方案：
应用方案1：一路热电阻信号输入，两路电压信号输出
利用模块ISO Z1-W3-P1-O4和模块ISOEM-U1-P1-O5实现一路Pt100信号输入（温度范围0-150℃），
两路互相隔离的电压信号输出，其中一路输出0~5V信号，另一路输出0~10V信号。即将模块ISO Z1-W3-P1-O4的输出端并接到模块ISOEM-U1-P1-O5的输入端。
应用方案2：一路热电阻信号输入，两路电流信号输出
利用模块ISO Z1-W2-P1-O1和模块ISOEM-A4-P1-O1实现一路Pt100信号输入（温度范围0-100℃），
两路互相隔离的4-20mA电流信号输出。即将模块ISO Z1-W2-P1-O1的输出端串上模块ISOEM-A4-P1-O1的输入端，再输出4-20mA电流信号，同时ISOEM-A4-P1-O1也输出一组输出4-20mA电流信号。
详细技术资料：
http://www.sun-yuan.com/download/20089316454814221.pdf
| |
