工控产品-焊接真空闸阀-NKZ61、NKZ64

焊接真空闸阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。闸阀Z41H：高温闸阀、高压闸阀、高压高压闸阀、石化闸阀、机械配套闸阀、耐高压闸阀、耐高温闸阀、电动闸阀Z941、水封闸阀DSZ64H、保温高压闸阀、保温高温闸阀、保温闸阀BZ41、电动铬钼闸阀、美标闸阀、高温高压闸阀、两项流闸阀LXLZ971/3H、高温灰渣闸阀、带吹扫孔闸阀Z2仿41Y、衬氟闸阀、正齿轮双闸板高压闸阀Z442Y、伞齿轮闸阀Z542、平板闸阀、日标闸阀、德标闸阀、美标闸阀、API磅级闸阀、日标不锈钢闸阀、德标不锈钢闸阀、美标不锈钢闸阀、弹性软密封闸阀RVCX、RVHX、RRHX、RVEX、RRHN、RVHS闸阀、不锈钢丝口闸阀、刀形闸阀、日标电动闸阀、德标电动闸阀、美标电动闸阀、丝口闸阀、法兰闸阀、高压对焊闸阀Z61、自密封闸阀Z61Y、差压油密封闸阀、自动调平油封闸阀、黄铜闸阀、铸铁闸阀、碳钢闸阀、铸钢闸阀、锻钢闸阀、不锈钢闸阀、铬钼钢闸阀、波纹管闸阀WZ41、放空导淋阀Z41W/Z61H、真空隔离阀NKZ44H等。材质：不锈钢、铸纲、铸铁、锻钢、铝合金、A105、316、304

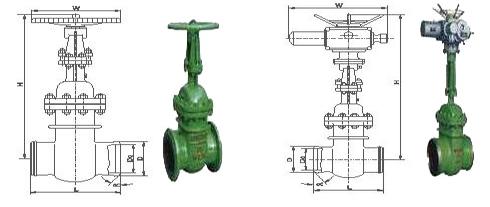

焊接式真空闸阀主要性能规范

·试验压力 Test pressure

公称压力 PN/MPa Nominal pressure	试验压力/MPa Seal test
公称压力 PN/MPa Nominal pressure	壳体强度试验 Shellslrenght test	上密封试验 Back Seal test	密封试验 Seat test
2.5	3.8	2.8	2.8
4.O	6.0	4.4	4.4
6.4	9.6	70	7.O
1O.O	15O	11.O	11.O

·使用范围 Applicable

产品类型 Product calssification	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	水、蒸汽、空气 Water，Steam，Air	≤425
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	水、蒸汽、空气 Water，Steam，Air	≤550

·主要零部件材料 Materials for main parts

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Valve stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Valve Yoke nut	填料 Parking	紧固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金钢 H：alloysteel	铝青铜 Albronze	膨胀复合石墨 Expanding compound graphite	优质碳钢 High-grade carbon steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	铬钼钢 Cr.Mo steel	20CrlMo1VA	铬钼钢 Cr.Mo steel	Y：硬质合金 Y：carbide alloy	铝青铜 Albronze	膨胀复合石墨 Expanding compound graphite	铬钼钢 Cr.Mo steel

·主要尺寸及重量 Main dimensions and weight

公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external andconnecting dimensions						重量/kg Weight
公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37o30''''	250	24
65		270	395	82	66	37o30''''	250	36
80		280	425	95	78	37o30''''	300	52
100		300	51O	117	100	37o30''''	300	67
125		325	570	144	125	37o30''''	350	95
150		350	725	172	151	37o30''''	350	135
200		400	820	223	201	37o30''''	400	210
250		450	890	278	253	37o30''''	450	300
300		500	1070	330	303	37o30''''	550	395
350		550	1320	382	351	37o30''''	650	530
400		600	1450	432	398	37o30''''	750	685
450		650	1560	484	450	37o30''''	750	906
500		700	1720	535	498	37o30''''	850	1130
600		809	1880	638	600	37o30''''	900	1387
700		900	2083	738	700	37o30''''	950	1894
800		1OOO	2590	840	800	37o30''''	1000	2621
50	4.0	250	345	64	48	37o30''''	300	30
65		270	395	82	66	37o30''''	300	42
80		280	425	95	78	37o30''''	350	57
100		300	51O	117	1OO	37o30''''	350	75
125		325	570	144	125	37o30''''	400	105
150		350	725	172	151	37o30''''	400	150
200		400	820	223	199	37o30''''	450	232
250		450	890	278	251	37o30''''	550	330
300		500	1070	330	301	37o30''''	650	430
350		550	1320	382	349	37o30''''	750	570
400		600	1450	432	396	37o30''''	850	730
50	6.4	250	350	64	48	37o30''''	300	34
65		280	405	82	65	37o30''''	300	48
80		310	435	95	76	37o30''''	350	65
100		350	515	117	98	37o30''''	400	81
125		400	580	150	128	37o30''''	400	112
150		450	735	172	149	37o30''''	450	161
200		550	835	223	197	37o30''''	550	255
250		650	905	278	245	37o30''''	650	390
300		750	1080	330	293	37o30''''	750	515
350		850	1340	382	341	37o30''''	800	695
400		950	1460	432	386	37o30''''	900	885
50	1O.0	250	350	64	48	37o30''''	300	37
65		280	405	82	63	37o30''''	300	52
80		310	435	95	74	37o30''''	350	70
100		350	515	117	97	37o30''''	400	86
125		400	580	150	124	37o30''''	400	118
150		450	735	172	144	37o30''''	450	168
200		550	835	223	189	37o30''''	550	263
250		650	905	278	235	37o30''''	650	405
300		750	1080	330	281	37o30''''	750	536
350		850	1340	382	333	37o30''''	850	732
400		950	1460	432	376	37o30''''	950	947

注：PN2.5(25)型阀门允许作为PN1.0(10)、PN1.6(16)压力级选用

·主要尺寸 Main dimensions

公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external andconnecting dimensions						电动装置 Electric device
公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	电动装置 Electric device
50	2.5	250	618	64	49	37o30''''	562	DZWlO
65		270	670	82	66	37o30''''	562	DZWlO
80		280	700	95	78	37o30''''	562	DZWlO
100		300	785	117	100	37o30''''	607	DZWl5
125		325	845	144	125	37o30''''	607	DZW20l
150		350	990	172	151	37o30''''	607	DZW20l
200		400	1080	223	201	37o30''''	607	DZW30
250		450	1150	278	253	37o30''''	607	DZW30
300		500	1415	330	303	37o30''''	755	DZW45
350		550	1665	382	351	37o30''''	755	DZW60
400		600	1815	432	398	37o30''''	825	DZW90
450		650	1920	484	450	37o30''''	825	DZWl20
500		700	2080	535	498	37o30''''	825	DZWl20
600		800	2380	638	600	37o30''''	925	DZWl80
50	4.0	250	618	64	49	37o30''''	562	DZWl5
65		270	670	82	66	37o30''''	562	DZWl5
80		280	700	95	78	37o30''''	607	DZWl5
1OO		300	785	117	100	37o30''''	607	DZW20l
125		325	845	144	125	37o30''''	607	DZW20l
150		350	990	172	151	37o30''''	607	DZW30
200		400	1080	223	199	37o30''''	607	DZW30
250		450	1150	278	251	37o30''''	755	DZW45
300		500	1415	330	301	37o30''''	755	DZW60
350		550	1685	382	349	37o30''''	825	DZW90l
400		600	1815	432	396	37o30''''	825	DZW20
50	6.4	250	625	64	49	37o30''''	562	DZWlO
65		280	693	82	66	37o30''''	562	DZWl5
80		31O	712	95	76	37o30''''	607	DZW20l
1OO		350	790	117	98	37o30''''	607	DZW20l
125		400	855	150	128	37o30''''	607	DZW30
150		450	1OOO	172	149	37o30''''	607	DZW30
200		550	1185	223	197	37o30''''	755	DZW45
250		650	1255	278	245	37o30''''	755	DZW60
300		750	1445	330	293	37o30''''	825	DZW90l
350		850	1715	382	341	37o30''''	825	DZWl20l
400		950	1985	432	386	37o30''''	925	DZWl80
50	1O．O	250	625	64	49	37o30''''	562	DZWlO
65		280	693	82	66	37o30''''	562	DZWl5
80		31O	712	95	74	37o30''''	607	DZW20l
1OO		350	790	117	97	37o30''''	607	DZW30l
125		400	855	150	124	37o30''''	607	DZW30
150		450	1000	172	144	37o30''''	755	DZW45
200		550	1185	223	189	37o30''''	755	DZW60
250		650	1255	278	235	37o30''''	825	DZW90l
300		750	1445	330	281	37o30''''	825	DZWl20l
350		850	1715	382	333	37o30''''	925	DZWl80
400		950	1985	432	376	37o30''''	925	DZW250

注：PN2.5(25)型阀门允许作为PN1.0(10)、PN1.6(16)压力级选用
