一、客户需求

将现场计量仪表及变送器的数据通过GPRS无线通讯的方式传输到抄表中心，在抄表中心对数据进行统一汇总、分析，为管理及收费提供依据。该系统广泛适用于水利、热力、燃气、石油、工矿企业等行业用户。

二、解决方案

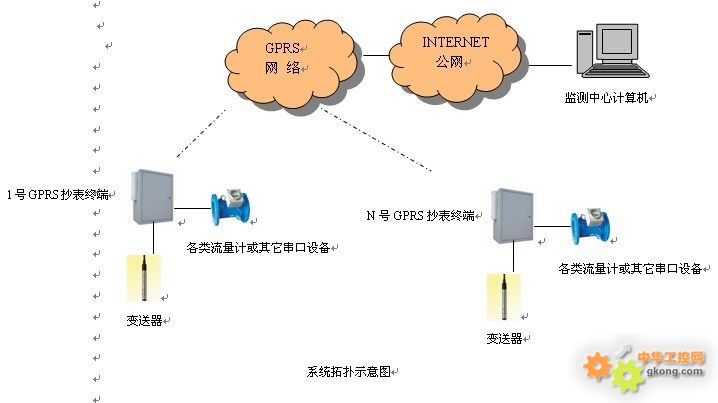

1、系统组成

本系统由抄表中心、通信网络、现场抄表设备、现场计量测量及控制设备四部分组成。

抄表中心：由中心服务器、上位机抄表软件等组成。

通信网络：公网宽带（固定IP）+ 中国移动GPRS网络，支持其它常用组网形式。

现场抄表设备：GPRS抄表终端（市电供电）。

不具备市电供电条件的现场，可选用太阳能供电+GPRS低功耗测控终端，

或自供电GPRS微功耗测控终端。

现场计量测量及控制设备：各种流量计、各类变送器、PLC设备等。

2、中心配置

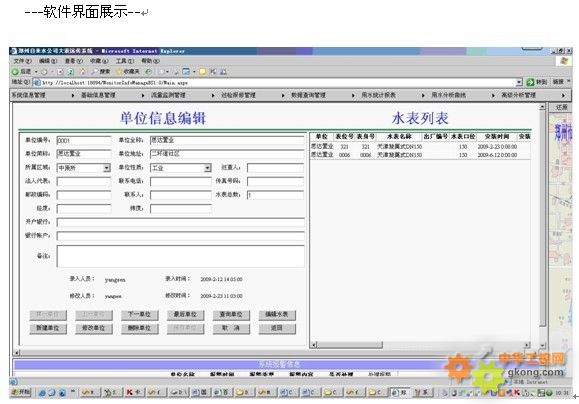

抄表中心设备主要由数据服务器及上位机软件组成。服务器上安装操作系统软件、数据库软件、抄表系统软件。

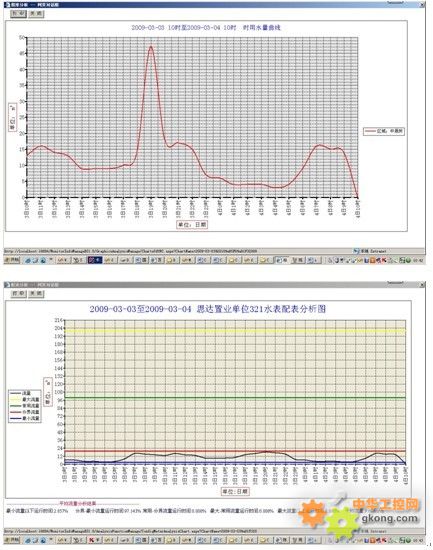

软件采用B/S结构设计，具备系统信息管理、基础信息管理、数据查询管理、统计报表

、分析曲线、高级分析管理等功能，也可根据用户需要修改或增加功能。

---软件开发工具--

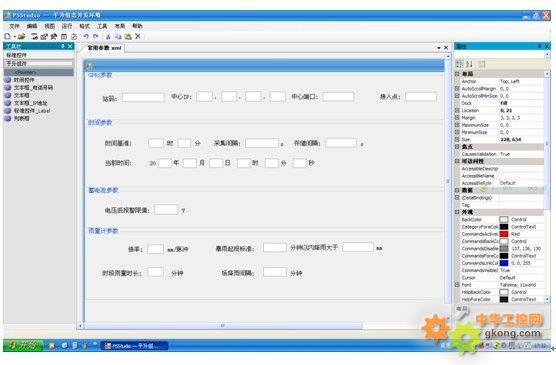

以下为平升组态编辑环境展示，平升组态软件是平升公司自主研发的组态软件。各用户的抄表软件均是在此组态软件的基础上编辑完成的。

3、通信平台及设备

抄表中心具备宽带（类型：光纤、网线、ADSL等），并绑定固定IP。现场使用B型GPRS抄表终端，接入点名称（APN）为cmnet。中心数据服务器可以与多个B型GPRS抄表终端进行数据通信。1个B型GPRS抄表终端也可以与多个数据中心进行数据通信。

4、现场GPRS抄表终端

现场GPRS抄表终端的配置分两种：

Ⅰ、现场计量仪表输出信号为232或485串口数字信号。

Ⅱ、现场计量仪表或变送器输出为串口及4-20mA模拟量信号。

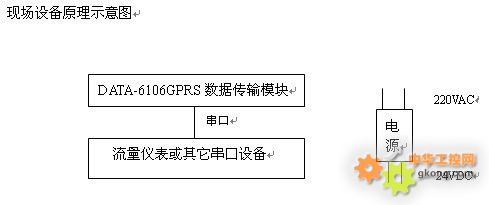

Ⅰ.1、现场计量仪表输出信号为232或485串口数字信号的主要配置：

DATA-6106 GPRS数据传输模块：

产品功能：将串口接收到的数字信号，通过GPRS网络传输到中心服务器上。

其它配件（开关电源、空开、插座、接线端子等）：1套

金属防护箱：1套

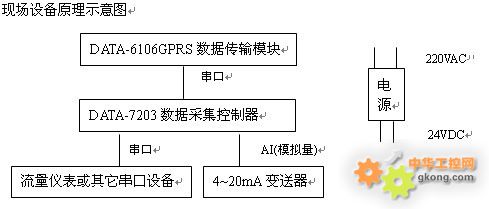

Ⅱ、现场计量仪表或变送器输出为串口及4-20mA模拟量信号的主要配置：

Ⅱ.1、DATA-6106GPRS数据传输模块：1套

产品功能：将串口接收到的数字信号，通过GPRS网络传输到中心服务器上。

DATA-7203数据采集控制器：1套

产品功能：具备多项功能，在本系统中主要采集流量仪表及4-20mA输出的变送器数据；同时具备8位数码显示，可现场察看。

其它配件（开关电源、空开、插座、接线端子等）：1套

金属防护箱：1套

5、系统功能

①、数据显示功能：将前端各个监测点的数据在监测中心的计算机上显示。

②、存储功能：各种被监测的数据被存到数据库。

③、查询功能：支持客户查询各种历史数据。

④、主动召测功能：监测中心可以主动问询每个监测点的数据。

⑤、数据传输功能：通过GPRS网络双向传输数据。

⑥、告警功能：现场被监测的数据可以设限，超限告警，通信中断自动报警。

⑦、多通道功能：提供GPRS网络和短消息两个通道。

⑧、远程维护功能：GPRS抄表终端可以远程维护。

⑨、扩展功能：方便增减前端设备，方便扩大系统规模。

6系统特点

①、可靠性高：系统及产品均为工业级设计，通信网络为专网，具有高可靠性。

②、性能稳定：通信设备具有良好的自恢复功能，保证系统稳定运行。

③、性价比高：系统功能多，抄表设备可以远程升级和维护，移动公司负责网络，系统维护费用低。

7、技术指标

具体技术指标参照平升公司产品说明书
