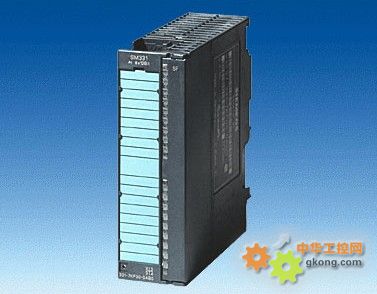

产品名称: 西门子模拟量输入模块(8路, 13位精度)
型  号: 6ES7 331-1KF01-0AB0
价  格: 0.00
品  牌: 西门子(SIEMENS)

收藏此产品     查看收藏
产品介绍:

SIMATIC S7-300,模拟量输入SM 331,光电隔离,8 AI,13 位分辨率,U/I/电阻/PT100,NI100,NI1000, LG-NI1000,

模拟量输入模块 SM 331, AI 8 x 13 位;(6ES7331-1KF02-0AB0)

订货号

6ES7331-1KF02-0AB0

属性

  • 8 个通道组中 8 点输入
  • 每个通道组的分辨率均可编程(12 位 + 符号)
  • 在每个通道组,测量类型可编程:
    • - 电压
    • - 电流
    • - 电阻
    • - 温度
  • 每个通道的任意测量范围
  • 使用符合 IEC 60034-11-2 类型 A 的 PTC 进行电机保护/温度监视
  • 通过 KTY83/110、KTY84/130 硅温度传感器记录温度

端子分配

下图给出了各种接线选项。 这些实例适用于所有通道(通道 0 到 7)。

模拟量输入模块 SM 331, AI 8 x 13 位;(6ES7331-1KF02-0AB0)



提示

连接电压和电流传感器时,请确保输入之间不超过允许的 2V 最大共模电压 CMV。 互接相应的 M- 端子,可防止出现测量错误。





接线: 电压测量




①

电压测量(± 5 V,±10 V,1 V 到 5 V,0 V 到 10 V)

②

电压测量(± 50 mV、± 500 mV、± 1 V)(请注意技术数据中定义的输入电阻)

③

等电位连接

④

内部电源

⑤

来自背板总线的 + 5 V 电压

⑥

逻辑和背板总线接口

⑦

电气隔离

⑧

多路转换器

⑨

模数转换器 (ADC)

⑩

电流源


图片: 方框图和端子图



接线: 用于电流测量的 2 线制和 4 线制测量传感器




①

4 线制传感器(0/4 mA 到 20 mA 或 ± 20 mA)

②

2 线制传感器(4 mA 到 20 mA)

③

等电位连接

④

内部电源

⑤

来自背板总线的 + 5 V 电压

⑥

逻辑和背板总线接口

⑦

电气隔离

⑧

多路转换器

⑨

模数转换器 (ADC)

⑩

电流源


图片: 方框图和接线图



接线: 2 线制、3 线制和 4 线制连接的电阻测量

以下可能的接线方式也适用于硅温度传感器和 PTC。




①

2 线制连接。 在 M 和 S 间插入桥接器(无线路阻抗补偿)。

②

3 线制连接

③

4 线制连接。 不得为第四条线路接线(保持未使用)

④

4 线制连接。 将第四条线路路由到机柜中的端子板,但不接线。

⑤

内部电源

⑥

来自背板总线的 + 5 V 电压

⑦

逻辑和背板总线接口

⑧

电气隔离

⑨

多路转换器

⑩

模数转换器 (ADC)

⑪

电流源


图片: 方框图和端子图





提示

在使用电阻器、电阻温度计、PTC 或硅温度传感进行测量时,不必互连 M 端子。 然而,M- 端子的互连可以增强抗干扰性。





技术规格

技术规格

尺寸和重量

尺寸 W x H x D (mm)

40 x 125 x 117

重量

约 250 g

模块特定数据

支持等时同步模式

不支持

输入点数

  • 阻性传感器

8

8

电缆长度

  • 屏蔽



最长 200 m

50mV时最长50 m

电压、电流、电位

阻性传感器的恒定电流

  • 电阻温度计和电阻测量 0 Ω 到 600 Ω
  • 电阻测量 0 到 6 kΩ,PTC,
    硅温度传感器



0.83 mA(脉冲电流)



0.25 mA(脉冲电流)

电气隔离

  • 通道和背板总线之间
  • 通道之间



支持

不支持

最大电位差

  • 输入之间 (CMV)
  • 输入和 Minternal (Viso) 之间



2.0 VDC

75 VDC/60 VAC

绝缘测试电压

500 VDC

电流消耗

  • 背板总线



最大 90 mA

模块功率损耗

典型值 0.4 W

生成模拟值

测量原理

积分型

积分/转换时间/分辨率(各个通道)



  • 可编程

支持

  • 干扰频率为 f1(以 Hz 为单位)时的干扰频率抑制

50

60

  • 积分时间 (ms)

60

50

  • 基本转换时间,包括积分时间 (ms)

66

55

电阻测量的附加转换时间 (ms)

66

55

  • 分辨率,以位计(包括过冲范围)

13 位

13 位

干扰频率抑制、误差限制

f = n (f1 ± 1 %) 时的干扰频率抑制,其中,f1 为干扰频率,n=1、2

  • 共模干扰 (VCM < 2 V)
  • 串模干扰(峰值 < 额定输入范围)

> 86 dB

> 40 dB

输入间的串扰

> 50 dB

操作限制(整个温度范围内,与所选输入范围内的测量范围极值有关)

  • 电压输入

± 5 V

± 10 V

1 V 到 5 V

0 V 到 10 V

± 50 mV

± 500 mV

± 1 V

± 0,6 %

± 0,5 %

  • 电流输入

± 20 mA

0 mA 到 20 mA

4 mA 到 20 mA

± 0,5 %

  • 电阻器/PTC

0 kΩ 到 6 kΩ

0 Ω 到 600 Ω

PTC

± 0,5 %

± 0,5 %

± 0,5 %

  • 电阻温度计/硅温度传感器

Pt 100

Ni 100

标准

±1.2 K

Pt 100

Ni 100

气候型

± 1 K

Ni 1000,

LG-Ni 1000

标准

± 1 K

Ni 1000

LG-Ni 1000

气候型

± 1 K

KTY83/110

KTY84/130

± 3.5 K

± 4.5 K

基本误差限制(25°C 时的操作限制,与所选输入范围内的测量范围极值有关)

  • 电压输入

± 5 V

± 10 V

1 V 到 5 V

0 V 到 10 V

± 50 mV

± 500 mV

± 1 V

± 0,4 %





± 0,3 %

  • 电流输入

± 20 mA

0 到 20 mA

4 mA 到 20 mA

± 0,3 %

  • 电阻器/PTC

0 kΩ 到 6 kΩ

0 Ω 到 600 Ω

PTC

± 0,3 %

± 0,3 %

± 0,3 %

  • 电阻温度计/硅温度传感器

Pt 100

Ni 100

标准

± 1 K

Pt 100

Ni 100

气候型

± 0.8 K

Ni 1000

LG-Ni 1000

标准

± 0.8 K

Ni 1000

LG-Ni

1000 气候型

± 0.8 K

KTY83/110

KTY84/130

± 2 K

± 2.7 K

温度误差(与输入范围有关)

± 0.006 %/K / 0.006 K/K

线性误差(与输入范围有关)

± 0.1 % / 0.1 K

重复精度(25 °C 时为瞬态,与输入范围有关)

± 0.1 % / ± 0.1 K

状态、中断、诊断

中断

无

诊断功能

无

传感器选择数据

输入范围(额定值)/输入阻抗



  • 电压

± 50 mV

± 500 mV

± 1 V

± 5 V

± 10 V

1 V 到 5 V

0 V 到 10 V

100 kΩ

  • 电流

± 20 mA

0 mA 到 20 mA

4 mA 到 20 mA

100 Ω

  • 电阻器/PTC

0 kΩ 到 6 kΩ

0 Ω 到 600 Ω

PTC

100 MΩ

  • 电阻温度计/硅温度传感器

Pt 100

Ni 100

Ni 1000

LG-Ni

1000

标准 / 气候型

KTY83/110

KTY84/130

100 MΩ

电压输入 U+ 处的最大电压(破坏极限)

最大 30 V,连续

电压输入 M+、M、S- 处的最大电压(破坏极限)

12 V时连续,30 V时最长持续时间为1 s

电流输入 I+ 处的最大电流(破坏极限)

40 mA

信号传感器的接线

使用 40 针前连接器

  • 对于电压测量
  • 对于电流测量
    • - 作为 2 线制传感器
    • - 作为 4 线制传感器

支持



支持,使用外部电源

支持

  • 对于电阻测量

使用 2 线制连接

使用 3 线制连接

使用 4 线制连接



支持

支持

支持

特性线性化

可编程

  • 电阻温度计

Pt 100标准型/气候型

Ni 100标准 / 气候型

Ni 1000标准 / 气候型

LG-Ni 1000标准 / 气候型

  • 温度测量的技术单位

摄氏,华氏,开氏

关 键 词: AI模拟量模块 西门子AI模块 AI模块8路
